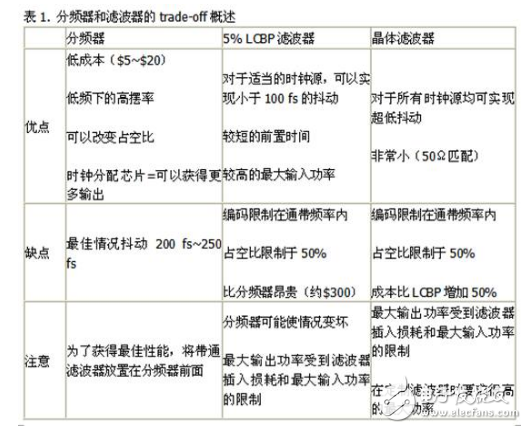

表1中概述了用于改善摆率的分频器和滤波器解决方案。
注意
为了获得最佳性能,将带通滤波器放置在分频器前面
分频器可能使情况变坏
最大输出功率受到滤波器插入损耗和最大输入功率的限制
最大输出功率受到滤波器插入损耗和最大输入功率的限制
在定制滤波器时要求很高的最大功率
使用背对背Schottky二极管在信号进入ADC时钟输入端时将信号箝位是明智的。这使得源幅度增加,因此增加了摆率,同时使得时钟幅度与转换器时钟输入电平兼容。
如果是小时钟系统或者最后的电路级具有短的走线,可以结合箝位二极管使用变压器。变压器是无源的,不会将抖动添加到整体时钟信号中。变压器还可以为振荡器信号提供增益,增加式4中的A项(幅度)。最后,变压器自身可提供通带滤波。具有增益(阻抗比为1:2或1:4)的变压器有较窄的带宽,提供了更好的时钟信号滤波。变压器还可以将该单端信号转换为差分信号,这在目前的ADC时钟输入接口中是常见的,也是强力推荐的。
应当注意,并非所有的二极管都能发挥良好的作用(图14)。在相同的条件下进行测量,其中基线是相对于所有其他二极管的性能最好的二极管的SNR曲线。应当仔细阅读说明书并且特别注意动态电阻和电容的参数。具有低R和C值的二极管可以加快箝位速度。

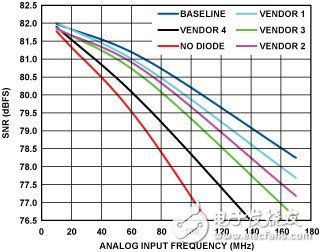

图14. 箝位Schottky二极管的选择影响AD9446-80的性能
这里将16 bit 80 MSPS ADC AD9446用作测试平台;其中增加了时钟源中的背对背二极管。图15中示出了用于进行评估的电路。

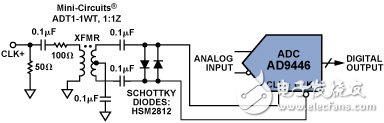

图15. 测量图14中数据的AD9446时钟电路
在时钟硬件接口中减少抖动
在与ADC的时钟输入引脚连接时,可以使用许多电路和解决方案。然而,式5
提醒我们,信号链路中的每个有源元件(振荡源、驱动器或扇出门、分频器等)将增加ADC的时钟输入引脚处的总抖动量。图16示出,增加两个门(每个门贡献700 fs的抖动)到具有300 fs抖动的时钟源中,在140 MHz频率下会使分辨率从约12 bit下降到小于10 bit。

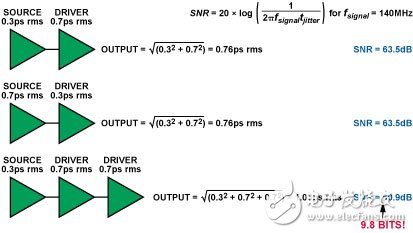

图16. 多个驱动器门增加抖动并且减小SNR
因此,使时钟信号链路中的元件数目最小有助于降低总的RSS抖动。
还应当注意所选择的时钟门的类型。如果希望在较高的模拟输入频率下获得较好的性能,则简单的逻辑门可能不是最佳选择。最好仔细阅读候选器件的威廉希尔官方网站 资料并理解相关的参数,如抖动和偏移。当这些器件与抖动特别低的时钟源一起工作时,这是非常重要的。例如,在图17中,时钟源A具有800 fs的抖动,时钟源B具有125 fs的抖动。使用晶体滤波器可以将其抖动分别减少到175 fs和60 fs。然而,分频器(或者具有类似抖动参数的门电路)可能使抖动均增加到200 fs以上。这再次说明了在时钟信号链路中正确选择和放置时钟驱动器的重要性。

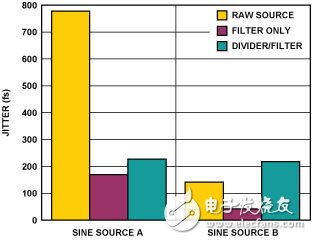

图17. 门电路将增加抖动
另一种常见方法,即使用FPGA,并不能实现威廉希尔官方网站 资料上的性能。FPGA(其常具有提供分频的数字时钟管理器(DCM))可以用作一个灵活的门驱动器。然而,如图18所示,使用AD9446-80(80 MSPS ADC)进行测试,该方法导致SNR显著下降;例如,能够实现13 bit的ENOB。红色曲线为使用高性能振荡器时的基线SNR,绿色曲线示出了在相同的时钟下,使用FPGA作为高性能振荡器和转换器之间的门驱动器时获得的性能与基线性能之间的差异。在40 MHz下,FPGA将SNR减少到52 dB(8.7 bit性能),而DCM贡献了额外8 dB(1.3 bit)的SNR下降。SNR下降29 dB的性能差异是非常令人担忧的,在使用式1计算时,意味着FPGA驱动器门自身即可带来约10 ps的抖动。

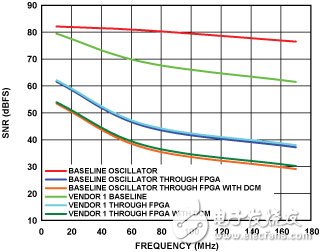

图18. FPGA门驱动电路影响AD9446-80的性能
选择最佳的时钟驱动器是困难的。表2给出了市售的多个驱动器门所增加抖动的大致比较结果。表格下方给出的建议有助于获得优良的ADC性能。

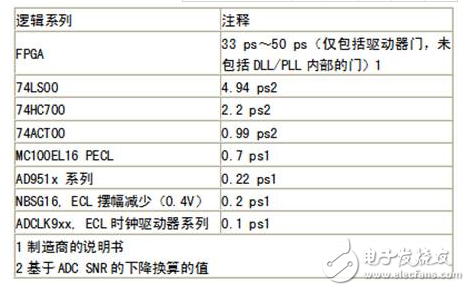

表2. 时钟驱动器门及其增加的抖动
结论
为了实现转换器的最佳性能,应当理解整个时钟系统。对于具有非常高分辨率有抖动限制的ADC或者“完美的”N bit ADC而言,图3以及式1和2是分析其时钟要求时非常有用的工具。如果模拟输入频率比图3中的交点高,则必须考虑使用具有更少抖动的时钟源和相关电路。
可以通过许多方式降低系统时钟电路的抖动,包括改进时钟源、滤波和/或分频,以及适当地选择时钟电路硬件。应当注意时钟的摆率。这将确定在转换过程中可能恶化转换器性能的噪声量。使该转换时间最小可以改善转换器的性能。
由于信号链路中的每个元件将增加总体抖动,因此应仅使用必要的电路驱动和时钟分配。最后,不要使用“廉价的”门,它们的性能可能是令人失望的。就象不可能指望价值$70000的汽车在使用$20的轮胎时获得出众的性能一样。
进一步阅读
AD6645 Data Sheet.
AD9446 Data Sheet.
Barrow, Jeff. "Reducing Ground Bounce in DC-to-DC Converters-Some Grounding Essentials."Analog Dialogue, vol. 41, no. 2 (2007). pp. 3-7.
Brannon, Brad. Application Note AN-756, "Sampled Systems and the Effects of Clock Phase Noise and Jitter."
Brannon, Brad and Allen Barlow. Application Note AN-501, "Aperture Uncertainty and ADC System Performance."
Curtin, Mike, and Paul O`Brien. "Phase-Locked Loops for High-Frequency Receivers and Transmitters-Part 2."Analog Dialogue, vol. 33, no. 1 (1999). pp. 13-17.
Custom Discrete Crystal Filters
·Filtronetics ()
·Anatech Electronics, Inc. ().
HSMS-2812 Data Sheet.
Kester, Walt. Analog-Digital Conversion. Analog Devices (2004). Section 2.3, p. 2.72, .
K&L Filter Data Sheets.
Mercer, Doug, Steve Reine, and David Carr. Application Note AN-642, “Coupling a Single-Ended Clock Source to the Differential Clock Input of Third-Generation TxDAC and TxDAC+ Products."
Monolithic Crystal Filters (used for majority of evaluations)
·QuartzCom ().
Smith, Paul. Application Note AN-741. "Little-Known Characteristics of Phase Noise."
