        电子发烧友网讯：苹果第三代、第四代、iphone4S拆解都看腻了？苹果第一代iphone拆解你看过了吗？里面到底藏有哪些不为人知的秘密？电子发烧友网将带领大家重新重温iphone早前产品威廉希尔官方网站 细节，以下马上奉上拆解大餐。

　　第一步：我们需要购买两部苹果首款8G版本的iPhone。

　　第二步：了解其外观规格，其长宽高分别为4.5英寸、2.4英寸和0.5英寸，重0.3磅，即大概18部iPhone约等于一部15寸的Macbook Pro的重量。该机搭配了3.5寸的电容屏，分辨率是480 320。

　　第三步：拆开包装，在里面包含了以上的配件，该款手机支持GSM（850，900，1800，1900）、820.11b/g WIFI、EDGE四种无线协议。

　　第四步：从说明书可得到部分参数：支持基于硬件的H.264视频解码，200万像素的摄像头

　　第五步：以上是手机的正面图。该手机出厂的时候是未充满电的。这个大屏幕是由德国Balda生产的，其耐用度和耐摩擦度相对Ipod有了很大的提高。

　　第六步：以上是iPhone的背面。当我们想拆掉SIM卡的时候，可以在卡槽顶部用一个曲别针用力把卡弄出来。未经解锁的iPhone是不能使用的，该手机目前只能在AT&T的网络下使用。如果想在国外用，你只能用一个美国的手机卡。

　　第七步：我们接下来是开始拆卸手机，这操作起来有点难度。我们首先移调天线盖，之后我们可以看到后板上的地脚螺丝，这是用来固定天线和前后盖的。

　　第八步：分离前后盖，在移开后板之前，必须要拔掉耳机的连接线。这个耳机插线是凹进盖子里面的，这种设计可以避免轻易拉断这些金属接线。该耳机有一个内置麦克风，你听电话的时候必须按下上面的一个按钮。

　　第九步：这时我们可以看到焊接在手机逻辑板上的大电池，同时可以再后面板上看到SIM卡的支架以及耳机接口。

　　第十步：拿下来看到这是一块3.7V的Li-Ion聚合物电池，同时可以看到至少两根连接到逻辑板的天线接线。

　　第十一步：断开天线连接线，在天线连接器下面有一些胶水，估计是为了固定的，由这里可以看出手机设计者对这个产品的可靠性的重视。

　　第十二步：拧掉将逻辑板固定在前面板的螺丝，螺丝所在的位置是：螺丝起子那个位置、右上角黑色相机下面、连接到逻辑板的电池连接线的左边。

　　第十三步：移开听筒上方的相机。很遗憾，到这里我们还没有看到任何软件设置，有的只是一些简单的操作。

　　第十四步：拧掉手机周边的螺丝。

　　第十五步：电池上的苹果型号是616-0290 L1S1376APPC.

　　第十六步：拆掉逻辑板，我们发现在其下面有三个连接器，分别是：扬声器、触摸感应器和显示屏连接线。断开图中左边的两个连接器。

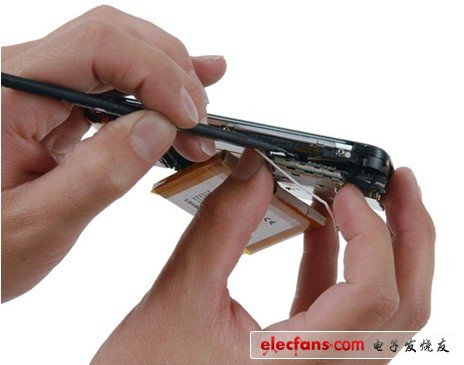

　　第十七步：断开余下的那个连接器。

　　第十八步：将余下的那部分向上，拔掉基座接口的连接线。

　　第十九步：逻辑板的近镜，由于这是一个两层厚的板子，所以我们不能看到里面的元器件。我们也没找到任何方法安全地撬开这两层板子，因此我也不能告诉你们里面是什么。

　　第二十步：移调逻辑板和电池的iPhone的外观

　　第二十一步：拔掉连接到左边基座接口的天线连接线。

　　第二十二步：从黑色的大塑料上撕下天线覆盖薄片，这时你可以看到为什么iPhone背部下端有一部分是黑色的了，这一整个区域都被天线包围。

　　第二十三步：移开覆盖在天线上的空心的黑色塑料块，我们可以看到里面还有一些空间，这也是唯一可以开放的内部空间。在右上方的芯片估计是触屏控制处理器，其型号是S6087P1， GN03325， 2076A00R， 和YFZASB3

　　第二十四步：手机已经完全分离了，手机总共用了16个螺丝，而不像IPOD那样只用三颗螺丝。

　　第二十五步：经过深入研究，我们终于找到了安全地分离逻辑板的方法。左边版金属保护层下面是三星型号为K9MCGD8U5M的芯片，4G版本上面的芯片型号则是K9HBG08U1M。

　　三星的存储器和频率为600MHZ的ARM架构处理器ARM1176JZF堆栈。据闻三星的型号是S3C6400，而编号则为339S0030ARM， 8900B 0719， NOD4BZ02， K4X1G153PC-XGC3， ECC457Q3 716.。这个处理器貌似被堆栈到据闻为两个512M的SDRAM上面，这个处理器应该内嵌有H.264和MP3的硬件解码。

　　第二十六步：底部中心那个看起来很模糊的芯片实际上有MARVELL， W8686B13， 702AUUP.这些文字在其上面。这是Marvell‘s 的芯片802.11b/g 。右上方的芯片是Skyworks的GSM/Edge功率放大器SKY77340，SKYWORKS左边银色的芯片上面印着CSR 41814 3A06U K715FB，这是一个蓝牙芯片。照片上贴有白色标签的芯片上刻有338S0289 和8G60710等编码，EETIMES认为这是英飞凌的M1817A11。带有蓝点的芯片被传是英特尔的Wireless Flash 32 MB芯片。元器件编号为1030W0YTQ2、5716A673和Z717074A，EE Times还加上了 #PF38F1030W0YTQ2。右下方的芯片上标有338S 0297 G0719.，有人宣称这时苹果自己的芯片，但具体情况目前还不清楚。左下方的芯片是英飞凌的PMB8876 S-Gold 2多媒体芯片。其中的部分编号是337S3235、60708和EL629058S03。
