EPS应急电源中均衡式充电装置的设计

　　1 概述

　　EPS应急电源是保证工业与民用建筑平时和火灾断电情况下消防设备和设施正常工作的电源，它是各种消防设备和设施能否正常运行的重要保障。EPS应急电源一般由主电源和应急电源两部分组成。主电源一般来自电力系统或电网， 正常时，消防用电设备由主电源供电。应急电源的作用是当主电源发生故障而停电时， 保证各种消防设备（ 消防给水、消防电梯、防排烟设备、应急照明和疏散指示标志、应急广播、电动的防火门窗、卷帘、自动灭火装置） 和消防控制室等仍能继续运行。在消防电源中设置EPS应急电源是确保消防电源向消防用电负荷可靠供电的重要措施之一。

　　目前， 消防应急电源主要有三种类型： ①独立正常电源的专用馈电线路； ②自备柴油发电机组； ③由蓄电池组构成的交、直流供电电源。由蓄电池组作为备用电能的应急电源（ 即所谓的静态EPS） 可分为直流静态EPS和交流静态EPS两种。

　　直流静态EPS由于应急时只能输出直流电源， 配置消防设备时需选用交直流两用设备， 因此其应用受到一定的限制。交流静态EPS由于设有交流逆变系统， 应急时能够输出交流电源， 对消防用电负荷适应性强， 因此其应用较为广泛， 它可以取代500kW及以下的备用柴油发电机组作为应急备用电源。静态EPS与备用柴油发电机组相比， 具有免维护、无人值守、应急供电切换时间短、供电质量好、可靠、安全等一系列优点， 是较理想的应急电源。

　　近年来， 随着电力电子威廉希尔官方网站 的发展， 电力电子器件和产品价格的低廉化， 静态EPS, 特别是交流EPS逐渐成为消防应急电源的重要类型。目前，这种静态EPS已逐步取代使用寿命短、维护保养不方便、造价比静态集中供电式EPS高出30%~50%的分散式镍镉电池应急电源。从其发展趋势来看，它将部分取代柴油发电机组作为消防应急后备电源。

　　不管是直流还是交流EPS, 对于蓄电池组实现最佳充电、保养和维护，以确保蓄电池组在应急情况下能够处于满容量状态是保障EPS应急电源可靠工作的关键。目前， 在我国消防电源中大量使用的静态EPS, 对于蓄电池组的充电一般采用串联集中式充电方式， 即由一个集中式充电装置实现对串联电池组充电， 如图1所示。这种充电方式的优点是充电设备简单、造价低。不足之处是对电池组充电不均衡， 容易出现部分电池过充、部分电池欠充， 即充电不足的现象， 从而导致电池组充电容量不足、电池损坏或电池组的寿命缩短。

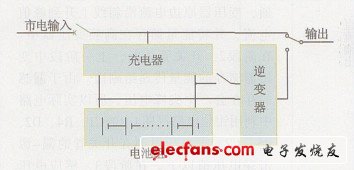

图1 蓄电池组集中式充电模式示意图

　　为克服集中充电模式的不足， 本文提出一种均衡式充电模式。这种充电模式对每一节电池都配置一个单独的充电器。通过对每节电池的单独充电和维护来保证电池组实现均衡充电， 不会出现各节电池充电不均衡的现象。另外， 通过对各个充电模块的完善设计， 就能保证各节电池不会出现欠充或过充的现象。

　　2 均衡式充电装置的结构和工作原理

　　图2所示是本文提出的一种蓄电池组均衡充电模式结构示意图， 图中CM表示充电器或充电模块。在这种均衡式充电模式中， 对电池组的每一节电池都单独配置一个充电模块， 它是均衡式充电装置的核心。在应急电源中， 当处于非应急状态运行时， 应急电源的输出通过开关直接由市电供给， 这时， 逆变器不工作， 各充电模块给各节相应的电池进行充电或浮充电。当应急电源处于应急工作状态时， 由电池组给逆变器供电， 通过逆变器输出应急逆变交流电源。这时， 由于各充电模块无交流输入， 处于不工作状态， 不影响蓄电池组的放电工作状态。

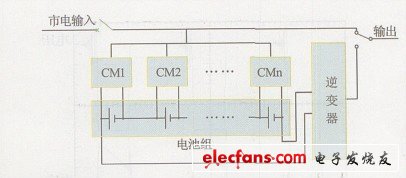

图2 电池组均衡式充电模式示意图

　　在这种充电模式设计中， 各充电模块的设计是关键。充电模块的主要作用是对每节电池进行充电和浮充电。根据蓄电池的充电要求， 当电池端电压低于标称电压或小于最高容许充电电压时， 要求充电模块具有恒流输出功能， 实现对电池的恒流充电， 即所谓的主充电； 而当电池电压达到电池最高容许充电电压后， 这时要求充电模块具有恒压输出功能， 使电池处于恒压充电状态， 即所谓的均充电。因此， 充电模块应具有输出稳压和稳流输出功能。另外， 本文所设计的充电模块还应具有如输出状态指示、输出断线告警、交流输入故障等相关的指示和告警功能。

　　由于在均衡式充电模式中， 每个充电模块仅负责一节电池的充电， 因此充电模块输出电压设计成12V标称输出电压。输出电流则根据电池的容量来确定。由于本均衡充电装置主要是针对100A·h容量以下的EPS应急电源应用而设计的， 因此， 充电模块的额定输出电流一般不超过10A.这样充电模块的功率最大一般为200W左右。
