MAX77178/MAX77179降压转换器供电的应用,如LTE,WCDMA,以及其他的Wi-Fi®和WiMAX RF PA的应用,如3G/4G多模/多频手机的功率放大器(PA)进行了优化®。
2.5V至5.5V的输入电压范围内支持当前和未来的化学电池。 MAX77179采用线性连续PA功率调整来控制输出电压由外部DAC驱动的interwetten与威廉的赔率体系 输入。的输出电压范围(0.5V到VIN)支持操作与各种各样的功率放大器。 MAX77178采用一个2-bit GPIO接口,4个可选的输出电压选项来控制输出电压供应PA功率调整。
快速开关频率为8MHz(典型值)允许使用低价值电感器和小型陶瓷输出电容器,同时保持低纹波电压。效率提高了轻负载时的开关跳过模式下,转换器只需要为负载提供。自适应智能FET缩放在所有操作条件下,进一步提高了工作效率。
其他功能还包括过流和过热保护,以及非常低的关断模式下电流(0.1μA(典型值))。
关键特性
符合3G/4G定时和射频频谱模板的要求
20μs的稳定时间(典型值)为0.5V至3.4V输出电压的变化
为30μs(典型值)的建立,从启用到95%输出电压调节
4个可选的输出电压与逻辑输入(MAX77178,只有)
模拟控制输出电压设置在0.5V至VIN(MAX77179,只有)
1A峰值输出电流能力
输出电压精度±3%
允许使用小(1210)0.47μH电感器
100%占空比工作
ON / OFF控制简单的逻辑
1μA关断电流
2.5V至5.5V电源电压范围
过流和过热保护

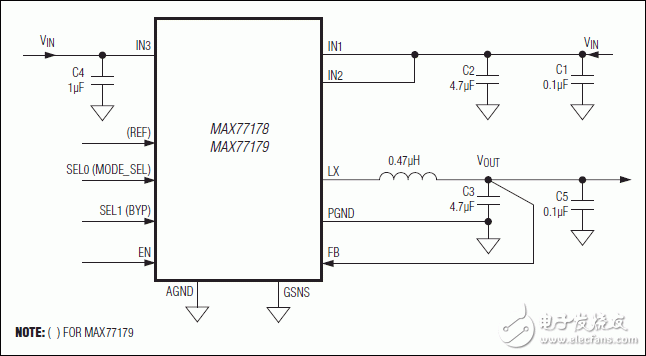

图表
