MAX5215/MAX5217是引脚兼容的14位和16位数字-interwetten与威廉的赔率体系 转换器（DAC）。MAX5215/MAX5217是单通道，低功耗，缓冲电压输出DAC。该设备使用精密的 ??外部基准，通过高电阻输入，轨到轨操作和低系统功耗的应用。MAX5215/MAX5217接受2.7V至5.5V的宽电源电压范围。功耗是非常低的，以适应大多数低功耗和低电压应用。 MAX5215/MAX5217具有I²C兼容的2线串行接口，工作时钟频率可达400kHz。上电时，MAX5215/MAX5217 DAC输出复位到零，提供额外的安全应用程序，驱动阀门或其它传感器需要在上电时处于关闭状态。DAC输出缓冲导致的低电源电流80μA（最大值）和低偏移误差为±0.25mV。一个异步低电平有效的输入，AUX，提供。此输入可以进行编程，以支持明确或负载DAC操作，独立的串行接口。MAX5215/MAX5217是超小尺寸（3mm x 5mm的），8引脚μMAX®封装，规定工作在-40°C至+105°C扩展工业温度范围。
关键特性
低功耗（80μA，最大值）
18μs建立时间
MAX包装，采用3mm x 5mm的8引脚微16-/14-Bit分辨率;
相对精度
±0.4 LSB INL（MAX5215，14位）（典型值），1 LSB（最大值）
±1.2 LSB INL（MAX5217，16位）（典型值），4 LSB（最大值）
整个工作范围内保证单调性
低增益和偏移误差
2.7V至5.5V的宽电源电压范围
轨到轨缓冲输出操作
安全的上电复位至零DAC输出
I²C兼容的400kHz的串行接口
用户可编程有源低AUX输入功能
低电平有效CLR清0，中间值，或满量程
LDAC低电平有效，异步加载DAC
低功耗操作的参考输入端电阻为256kΩ
缓冲电压输出直接驱动10kΩ的负载
输出功率下终止1kΩ或100kΩ至地面或左高阻抗
图表

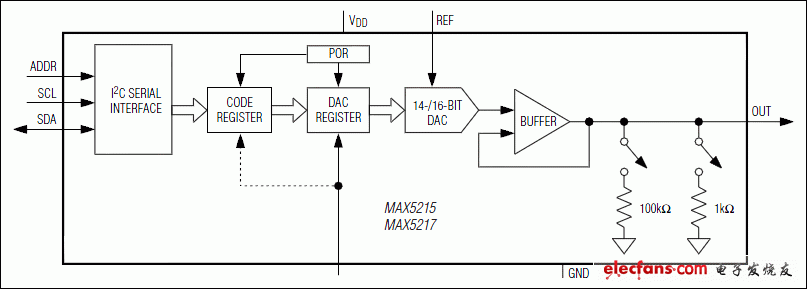

功能框图
