MAX15066电流模式、同步整流、降压型DC-DC调节器能够以极高的效率提供高达4A输出电流。MAX15066工作在4.5V至16V输入电压，可调输出电压范围为0.606V至输入电压的90%。MAX15066非常适合分布式供电系统、笔记本电脑、非便携式消费类产品以及前置稳压应用。
MAX15066采用PWM工作模式，开关频率固定为500kHz，最大占空比为90%。MAX15066在轻载时可自动进入跳脉冲模式。电流模式控制架构简化了补偿设计，确保逐周期限流及快速响应电源和负载瞬变。高增益跨导误差放大器允许灵活设置外部补偿，简化设计，并允许全陶瓷电容设计。
MAX15066同步降压型调节器内置MOSFET，效率高于异步解决方案，同时还简化了与分立控制器的相关设计。除简化设计外，集成MOSFET将EMI降至最小，并减小了电路板占用空间。由于使用最少的外部元件，有效更高了系统可靠性。
器件的其它功能包括：外部可调软启动、用于电源排序的独立使能输入和电源就绪输出、热关断保护等。发生输出短路时，MAX15066提供打嗝式过流保护（高边源出）。器件可上电进入预偏置输出，确保安全启动。
MAX15066采用2mm x 2mm、16焊球（4 x 4阵列）、0.5mm焊球间距的WLP封装，工作在-40°C至+85°C温度范围。
关键特性
集成RDS-ON为40mΩ （高边）和18.5mΩ （低边）的功率MOSFET
高效率
高达96% （5V输入和3.3V输出）
高达93% （12V输入和3.3V输出）
4A连续输出电流
在整个负载、电源和温度范围内，输出精度保持在±1%
4.5V至16V输入电压范围
0.606V至（0.9 x VIN）可调输出电压
500kHz固定开关频率
可编程软启动
使用低ESR陶瓷输出电容保证稳定工作
安全启动至预偏置输出
使能输入和电源就绪输出
逐周期过流保护
过流（打嗝式保护）和过热完全保护
轻载时自动进入跳脉冲模式
VDD LDO欠压锁定
2mm x 2mm、16焊球（4 x 4阵列）、0.5mm焊球间距的WLP封装
图表

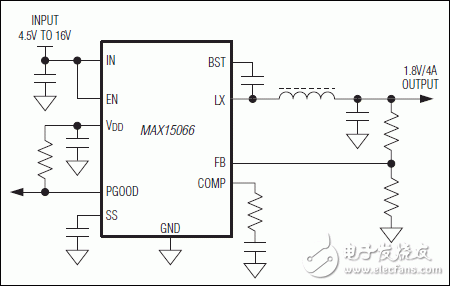

典型工作电路
