DS1884 SFP和PON ONU控制器

2011年06月30日 10:08 电子发烧友 作者:秩名 用户评论(0

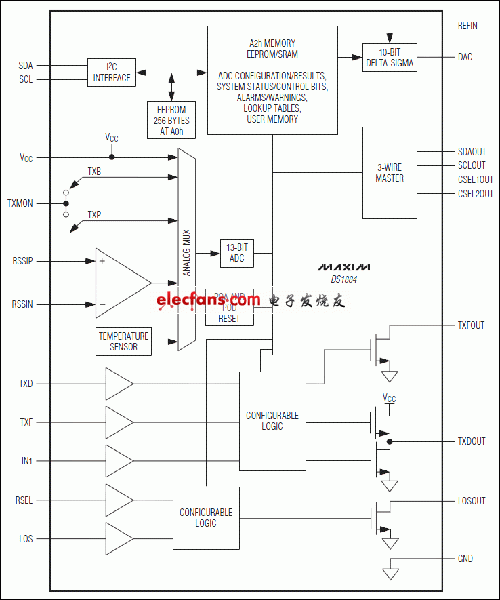

  DS1884的控制和监视SFF,SFP和SFP +模块,包括所有SFF - 8472功能的所有功能。该DS1884与MAX3710的组合支持所有发射器和接收器的功能。该DS1884包括调制电流控制和APC的设定点与跟踪误差调节控制。它不断地监视LOS代RSSI。一个13位interwetten与威廉的赔率体系 -数字转换器(ADC)监视V CC,温度,激光器偏置,激光器调制和接收功率,以满足所有监测要求。接收功率测量共模与差,以V的支持CC。一个9位数字-模拟转换器(DAC)是包含在APD偏置控制温度补偿。

  关键特性

  满足所有SFF - 8472控制和监测要求

  伴侣的MAX3710激光驱动器控制器/限幅放大器和MAX3945限幅放大器

  MAX3710/DS1884组合支持连续模式和PON应用提供高达2.5GHz的广谱

  温度查找表(LUT),以补偿APC跟踪误差和双闭环变量

  三激光控制模式

  双闭环:激光偏置和调制激光控制自动补偿与多个LUT到双闭环校准点

  APC环路:激光偏置自动控制,激光调制控制的温度LUT

  开环:激光偏置和调制激光通过温度控制的LUT

  13位ADC

  激光偏置,功率和接收功率支持内部和外部校准

  差分接收电力输入

  可扩展动态范围

  内部直接到数字温度传感器

  报警和警告标志的所有监视通道

  9位DAC,温度APD偏置补偿

  数字I / O引脚:发送禁止输入/输出,速率选择输入/输出,LOS输入/输出,传输故障输入/输出和状态监测和故障IN1输入

  全面的故障报警与屏蔽/警告测量系统

  灵活的密码方案提供了三种安全级别

  256字节A0h和128字节EEPROM上A2H

  I ² C兼容接口

  3 - Wire主机进行通信的MAX3710激光驱动器/限幅放大器和MAX3945限幅放大器
