MAX2548四波段、RF至比特流直接变频接收器，设计用于1倍(3.84Mcps)和2倍(7.68Mcps) TDD-WCDMA系统。该器件可工作于915MHz至921MHz、1900MHz至1920MHz、2010MHz至2025MHz以及2050MHz至2082MHz波段。

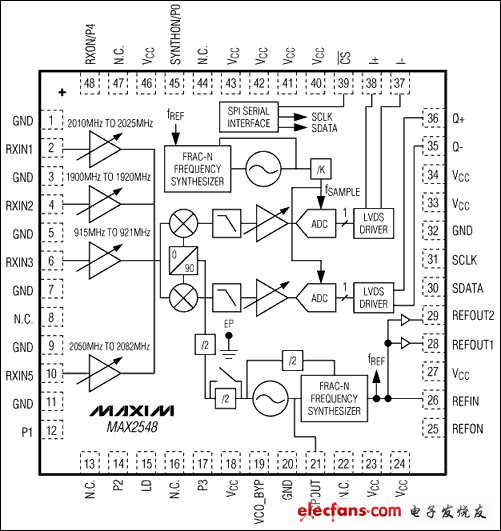

MAX2548采用独特的RF至比特流架构，集成了四个LNA、基带抗混叠滤波器、可编程基带放大器、宽动态范围的I和Q Σ-Δ模/数转换器(ADC)、用于产生本振(LO)的分数N分频频率合成器以及用于产生采样时钟的分数N分频频率合成器。采用1位数字Σ-Δ转换器对I、Q比特流进行调制，通过LVDS接口将数据传输至基带处理器/DSP。所有十进制编码、补偿和通道滤波均在数字域完成，符合MAX-PHY数字部分的规定。通过3线串行接口加载数据，可选择所要求的工作模式。
MAX2548工作于-40°C至+85°C扩展级温度范围，采用带有裸焊盘(EP)的7mm x 7mm x 1.4mm fcLGA封装。
关键特性
完整的RF输入至数字比特流输出接收子系统
支持1倍(3.84Mcps)和2倍(7.68Mcps) TDD-WCDMA应用，工作于以下波段：
915MHz至921MHz
1900MHz至1920MHz
2010MHz至2025MHz
2050MHz至2082MHz
MAX-PHY数字Rx接口，提供1位I和Q比特流
配合MAX2598发送器组成完整的两芯片TDD-WCDMA解决方案
宽动态范围Σ-Δ ADC简化AGC设计(具有可切换的增益状态)
片内N分频频率合成器用于产生LO和采样时钟
两路经过缓冲的参考输出用于驱动发送器IC和基带/DSP
所有操作通过3线串行接口配置，无需interwetten与威廉的赔率体系 控制信号
