1 概述
WB系列电量隔离传感器/变送器是根据自动控制和数据采集威廉希尔官方网站 发展的需要而研制开发的新一代高性能电量检测产品。
电量隔离传感器/变送器可以对电流、电压、频率、功率、相角、功率因数等电参量进行高速、高精度的隔离测量和变换，也可以对微弱的电量信号进行高速、高精度地隔离放大和传送，将其变换调理成符合国际通用标准的电压、电流、频率等interwetten与威廉的赔率体系 信号输出，或将其变换成数字量、开关量状态输出等。它即可以和传统的指针式仪表相接，也适合于与现代的数字式自控仪表、各种A/D转换器以及计算机系统直接配接。
WB系列电量隔离传感器诞生于80年代中期，目前我国已有400多种型号、上千种规格的系列产品。WB 系列电量隔离传感器/变送器的体积小、功耗低、频响宽、精度高，可以解决自动检测及多路数据采集中的隔离、变换、传送和共地、共电源等关键威廉希尔官方网站 问题，能有效克服共模干扰，提高系统精度，简化系统设计，降低系统成本。WB系列电量隔离传感器与传统的电测器具相比，体积缩小了8～15倍，重量减轻了10～30 倍，功耗减小了4～10倍，通频带拓展到20kHz，而价格只有同类进口产品的1/10～1/3。
目前中国国内生产该类电量隔离传感器的单位有西南自动化研究所、深圳市峨嵋实业有限公司(CE系列)等。
2 主要用途
WB系列电量隔离传感器的主要用途如下：
●取代各种低压互感器、仪器仪表用互感器和电量变送器;
●高速、高精度的模拟信号隔离采集系统;
●要求性能价格比较高的隔离放大器和电量隔离转换器;
●模拟信号的高精度隔离传输驱动和接收;
●压力、温度等非电量传感器的配套变送器;
●各种电信号的调理变送器;
●电压、电流信号监测用的越限报警传感器;
●需要进行信号变换的特殊环境等。
3 分类及特点
根据WB系列电量隔离传感器/变送器的工作原理，可将其分为光电隔离型、霍尔效应型、频率变换型和电磁隔离型几大类，用户可以根据系统设计的要求自由选择。
3.1 光电隔离型
这一类型的电量隔离传感器/变送器采用光电隔离放大和线性补偿原理，它的特点是频响宽、精度高、响应快。适用于对精度和速度都有较高要求的场合，也可以用作宽频带隔离放大器。
3.2 霍尔效应型
该类型的电量隔离传感器/变送器采用霍尔效应原理进行电-磁-电隔离转换方式来感应测量大电流。其特点功耗低、耐冲击、过载能力强、可靠性高，特别适合于交、直流输入的大电流测量方面的应用。
3.3 频率变换型
这一类型的隔离传感器/变送器采用的是频率调制、光电隔离原理，该类型的主要特点是精度高、稳定性好、抗干扰能力强、适用于直流电量的隔离测量和信号的远距离传输，可以直接与压力、温度等非电量传感器相匹配，可用做高精度隔离放大器或配套变送器。
3.4 电磁隔离型
该类型的传感器/变送器采用电磁隔离原理，其特点是精度高、可靠性好、功耗低(典型功耗值为30mW)、漂移小、稳定性好，特别适合于工频率至中频电流、电压、功率等参数的测量，或用来作无源交流采样器。
3.5 智能变送器
智能变送器一般采用专用IC芯片、MCU威廉希尔官方网站 、高精度数字变换威廉希尔官方网站 和特殊专用软件算法来实现电参量的真有效值隔离测量。其特点是精度高、稳定性好，适用于在复杂环境中进行电参量的精确测量，智能变送器一般不受谐波成分的影响，因而抗干扰能力较强。
4 选型方法

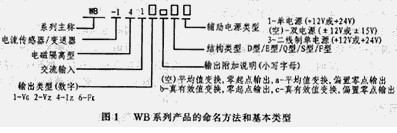

WB系列电量隔离传感器/变送器的品种较齐、型号多，同一输入类型的产品有多种输出组合，即使输入、输出类型都相同的传感器/变送器，由于工作原理不同，其结构形式也不尽相同，因而可能有几个供选择型号，其性能也各有异同。怎样才能选出满意的型号呢?
首先要确认被测电量的类型，是电流、电压、频率还是功率?是交流、直流、脉冲直流还是交、直流混合信号?交流电量是普通正弦波还是畸变严重的复杂波形?只有将“输入类型”确定后，才能从诸多产品型号中，准确地选用最适宜的一种。
其次是根据系统设计的需求确定输出类型。WB系列电量传感器不仅可提供常规变送器所具有的直流电压输出(Vz)和直流电流输出(Iz),而且还能提供独具特色的跟踪电压输出(VG)、跟踪电流输出(IG)、频率输出(FK)和开关量界限状态输出(TK、RK)等。直流电压输出(Vz)是目前最受欢迎的输出方式之一，适当选择输出的标称值可以直接与各种A/D转换器直接配接，也可直接与数字面板表或其它指示仪器相接。跟踪电压输出(VG)和跟踪电流输出(IG)方式的精度较高、响应快(Us级)，适合于交流实时采样系统和峰值采校系统。 频率输出(Fk)适合于用在模拟信号的高精度远距离传输系统中，还可以省去A/D转换器，直接与数字电路或计算机接口连接。
电流输出(Iz、IG)方式能够克服信号因长距离传输中的线路损耗而造成的测量误差，4～20mA的Iz输出还能对输出回路的开路状态给出指示。WB系列产品的电流输出均可以接共地负载，符合国际通用标准。
开关量状态输出(Tk、Rk)是根据预先设定的阀值自动给出越限报警信号。可直接用于接通显示或执行控制动作。
了解了这些输出形式的特点后，再结合其他参数(如精度等级、负载能力、响应时间、外形结构等)的要求，在综合权衡之后再确定所需要的传感器型号。传感型号确定后，须进一步确定传感器的输入/输出规格。输入规格可以在厂方产品型号中的“输入标称值”一栏给出的系列值中选取，也可以在输入下限值与上限值之间自主确定。输出规格可以选择“输出标称值”一栏中给出的标称值，也可以根据需要自主确定。
5 接线方法示例

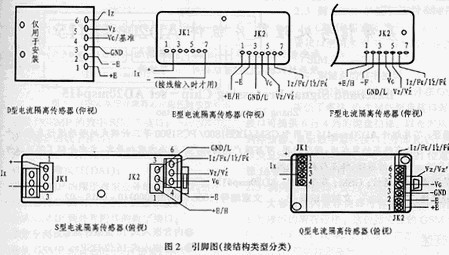

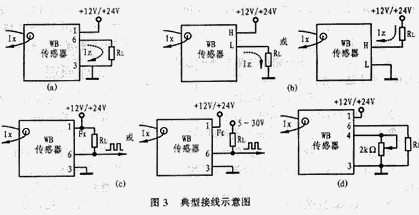

所有电流输出型(Iz、I`z)传感器/变磅器的输出均为共地电流源，其接线原理如图3(a)所示。
二线制电流输出型(Iz)传感器/变送器的接线原理如图3(b)所示。
频率输出型(Fk、F`k)传感器/变送器的输出级为集有电极开路门(NPN管)结构，使用须外接电阻RL，接线方法如图3(c)所示。
WB
I414aD1型变送器的输出端第4脚是输出基准设定端，在Ix=0条件下，调节2kΩ电位器可使6脚的Iz输出为4mA，其接线原理如3(d)所示。
