本例中的电路给出了一种5×7 LED点阵屏的特别使用方式。
电路无需做任何修改,只要对LED单元稍加安排,就可以用于一组5×7 LED单元的设计中。使用一只5×7 LED点阵屏可以显示两个字符,而将N个单元水平排列(不是垂直排列)则可以显示2×N个字符。小写和大写字母最少都只需要一个3×5 LED的结构,但字母M和m除外,它们至少需要5×5LED结构,需要一个专用的子例程。图1中的电路使用了一只8位、18脚的PIC微控制器和一个十进制计数器,驱动一个或两个5×7 LED单元,提供了一个显示两个或四个数字的模块。电路采用了一个小型按键开关做计数器的递增。默认情况下,电路工作在高亮度模式。如果在上电时按住按键,则电路工作在低功耗模式。

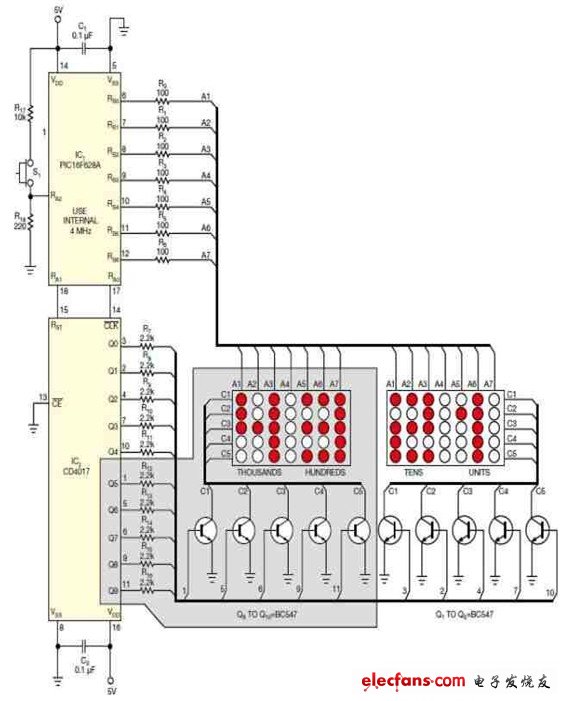

图 1 用一个水平排列5×7 LED点阵显示两位数字
下面有两个可下载的汇编源码,占用空间不到256个字。每个源码都在高亮度模式中采用了从顶至下的扫描线复用威廉希尔官方网站 ,可以使一个扫描线上的所有LED点亮或熄灭,而在低功耗模式下,则可以只点亮或熄灭一个扫描线上的某只LED。
