深入剖析:LED调光的实现探讨

2012年03月28日 10:28 电子发烧友 作者:灰色天空 用户评论(0

  LED的调光可以进一步提高LED的节能效果,而LED的可控硅调光具有易于实现和使用方便等一系列优点,下面介绍LED可控硅调光控制的工作原理、特点和应用时需注意的有关问题。

  标签:LED调光 相控调光 浪涌电流 峰值电压

  1、LED市场与威廉希尔官方网站 进展

  由于白炽灯的发光效率低,所以世界各国政府纷纷制定了如图1所示淘汰白炽灯的时刻表,而LED的发光效率高和工作寿命长的一系列优点使LED照明得到了广泛的应用,LED的性能和发光效率不断提升,LED有关威廉希尔官方网站 指标进展预测如表1所示。

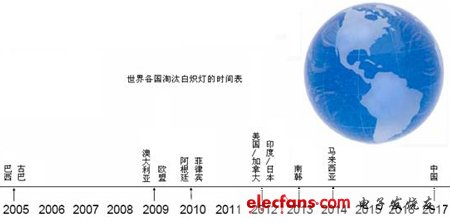

  图1 世界各国淘汰白炽灯的时刻表





  2 照明调光

  调光具有节能的优点,照明调光在应用中有很好的市场,相对白炽灯/气体放电灯,LED的调光节能效果更明显。白炽灯/气体放电灯调光工作时灯的工作效率有明显下降,而LED调光的发光效率会提高,这主要是由于在低发光亮度时通过LED的正向电流较小,在有关回路电阻成份上的损耗降低的原因。照明调光不仅节能,照明调光还可以改变空间视觉效果,从而影响人的行为模式。

  但是,LED调光电路的设计对LED调光的性能发挥有很重要的影响。高性能调光器受到用户的欢迎,下面讨论LED可控硅调光的有关问题。

  2.1 LED调光

  LED由于具体很好的演色性、发光效率、体积小、低工作电压和工作寿命长的一系列优点得到了很好的应用,然而,调光控制标准化对LED调光应用的推广很重要。由于白炽灯的可控硅调光得到了很好的应用,LED调光应和可控硅调光能很好地配合使用,以利用现有的白炽灯可控硅调光器。

  LED用于替代通用白炽灯照明,LED调光和LED的发光颜色、LED的光输出、LED的发光效率(调光曲线)等因素有关;有关调光控制方法(例如 0-10V,DALI等有关控制协议)、散热管理、驱动方案、拓扑架构和已有的基础设施等因素对LED调光的工作状态和调光控制性能有很大的影响。

  2.2 LED调光性能

  由于人们用惯了白炽灯可控硅调光器,所以LED调光器应能兼容可控硅调光器,并应考虑以下威廉希尔官方网站 指标:

  (1)调光范围

  调光范围常用最大亮度值的百分比表示,例如X%—XX%。在实用中,随着

  灯发光亮度的降低人眼瞳孔会放大,这样人眼接收的光线并不很快随灯发光亮度的降低而降低,如表示为最大发光亮度级的百分数,则人眼接收的光是测得光百分数的均方根值。例如,测得调光电平为最大发光值的10%,则人眼接收的光为

的最大发光值,即所谓的心理物理学定律。



  (2)在整个调光范围应平滑调光变化。

  (3)灯在最低调光电平时启动灯发光应很快达到预定的发光值。

  (4)达到预定的调光电平后LED灯发光应稳定,不应有发光闪烁现象。

  (5)在整个调光范围内,LED灯、LED驱动电源和调光控制器不应有可闻噪声。

  (6)运动控制/有无人检测/光电检测等部件能控制LED灯的工作。
