按国标GB 17625.1-2003中对C类设备以及内置调光器灯具的要求测试灯具的谐波分量,在最小功率和最大功率之间分为5个相等的级段,即在20%、40%、60%、80%和100%功率条件下测试各谐波分量,测试谐波次数n的范围为:
n = 2、3、5、7、9以及11 ≤ n ≤ 39(仅有奇次谐波)

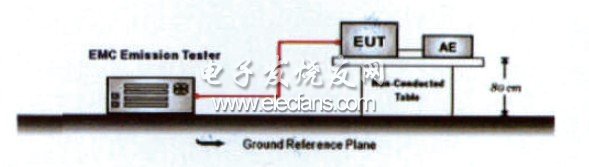

图3为谐波电流测试装置示意图。
图3 谐波电流测试装置示意图
以上测试的谐波电流发射限值见GB 17625.1-2003。
3 实验结果和分析
从本次研究的灯具样本1# ~ 5#中挑选了1#、3#和4#灯具送北京市家用电器质量监督检验站检测,但各个灯具的测试结果不同程度地超过了标准规定的限值,为此,灯具厂对灯具进行了威廉希尔官方网站 改进,改进后的1#灯具重新送检,并通过了两项标准的测试。
5#和2#灯具分别送广州相关测试机构检测,均已通过两项标准的测试。
以下是对其中3个灯具的主要测试参数进行分析。
3.1 1#灯具测试结果
3.1.1 无线电骚扰特性测量
(1)传导骚扰电压测试

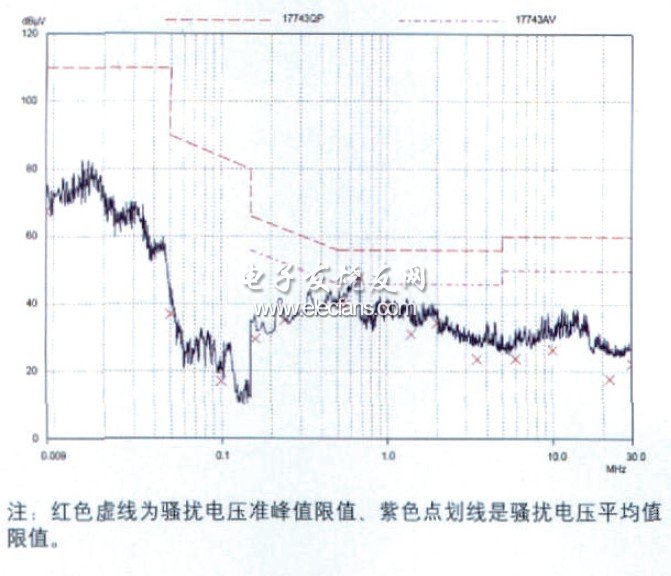

A. 灯具的电源端频率为9 kHz ~ 30 MHz范围内传导骚扰电压(准峰值)。参见图4。
图4 电源端9 kHz ~ 30 MHz范围内传导骚扰电压(准峰值)

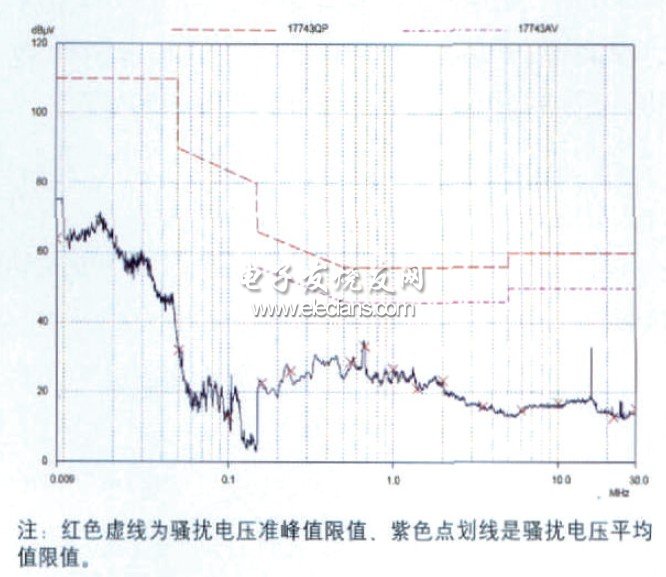

B. 灯具的电源端频率为9 kHz ~ 30 MHz范围内传导骚扰电压(平均值)。参见图5。
图5 电源端9 kHz ~ 30 MHz范围内传导骚扰电压(平均值)
(2)辐射电磁骚扰测试

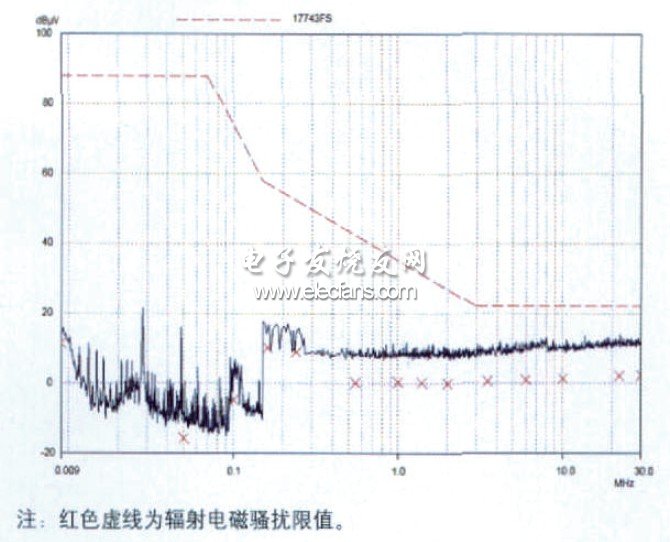

A. 频率为9 kHz ~ 30 MHz范围内辐射电磁骚扰根据GB 17743-2007,灯具应在三个互相正交的环形天线系统中测试,每一环形天线分别测试辐射电磁骚扰,图6是其中水平环形天线测试的辐射电磁骚扰值。
图6 水平环形天线测试的辐射电磁骚扰值
B. 频率为30 MHz ~ 300 MHz范围内辐射电磁骚扰本次测试是采用CDN法测试,限值应符合GB 17743-2007的相应要求,测试结果见图7。
图7 频率为30 MHz ~ 300 MHz范围内CDN法测试的辐射电磁骚扰
以上测试根据测试单位告知是在全功率的42%左右(控制数据为十六进制6C,最大值为FF)、无线电骚扰最大时的测试数据。根据上述测试数据,1#灯具的电源端的传导骚扰电压和辐射电磁骚扰,达到GB 17743-2007的要求。
注:本次测试未对控制端的传导骚扰电压进行测试。
