LCD1602引脚图,LCD1602接口电路,LCD1602基本参数

2009年09月13日 16:02 本站整理 作者:佚名 用户评论(0

LCD1602引脚图,引脚说明参数,LCD1602接口定义,LCD1602接口电路

引脚号  标识  说明
PIN1 GND 接0V
PIN2 VCC 接4.8V-5V
PIN3 V0 对地接电阻470-2K
PIN4 RS RS=0,指令寄存器;RS=1,数据寄存器
PIN5 R/W R/W=0,写;R/W=1,读
PIN6 E 允许信号
PIN7 D0 数据0
PIN8 D1 数据1
PIN9 D2 数据2
PIN10 D3 数据3
PIN11 D4 数据4
PIN12 D5 数据5
PIN13 D6 数据6
PIN14 D7 数据7
PIN15 LED+ 背光正极,接4.8V - 5V
PIN16 LED- 背光负极,接0V

LCD1602基本参数

参数 说明
驱动芯片 KS0066(兼容HD44780)
背光 黄光 / 蓝光
字色 黑色 / 白色
字库 ASCII码字库(英文,数字,基本符号)
类型 STN
液晶模块尺寸(mm) 80 * 36 * 13.5

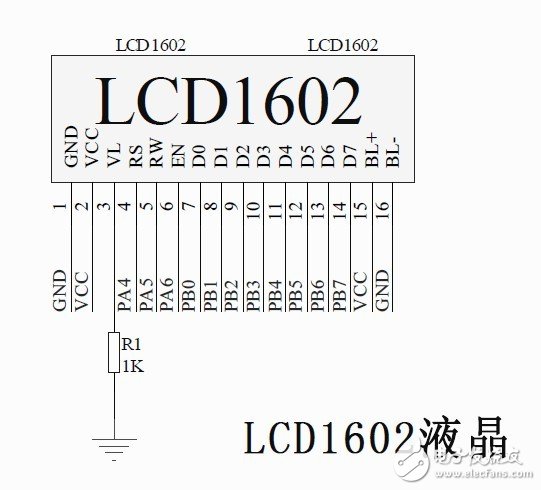

LCD1602引脚图

LCD1602引脚图

1602采用标准的16脚接口,其中:

第1脚:VSS为电源

第2脚:VCC接5V电源正极

第3脚:V0为液晶显示器对比度调整端,接正电源时对比度最弱,接地电源时对比度最高(对比度过高时会 产生“鬼影”,使用时可以通过一个10K的电位器调整对比度)。

第4脚:RS为寄存器选择,高电平1时选择数据寄存器、低电平0时选择指令寄存器。

第5脚:RW为读写信号线,高电平(1)时进行读操作,低电平(0)时进行写操作。

第6脚:E(或EN)端为使能(enable)端,高电平(1)时读取信息,负跳变时执行指令。

第7~14脚:D0~D7为8位双向数据端。

第15~16脚:空脚或背灯电源。15脚背光正极,16脚背光负极。
