VGA插头的引脚排列管脚定义

2009年01月22日 14:58 www.obk20.com 作者：本站 用户评论（0）
VGA电缆终端配有一个15引脚插头，图8和表2给出了VGA信号的引脚排列。红、绿、蓝、行和场同步引脚的信号电平均为0.7VP-P。这些视频信号引脚的终端匹配电阻均为75Ω。相同的15引脚VGA插头被用于增强版，例如：SVGA (800 × 600)、XGA (1024 × 768)、SXGA (1280 × 1024)、UXGA (1600 × 1200)、WXGA (1366 × 768)、WSXGA (1680 × 1050)和WUXGA (1920 × 1200)等分辨率显示屏的信号格式。

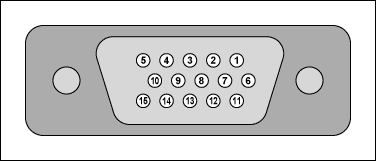

图8. VGA插头的引脚排列
图8. VGA插头的引脚排列

表2. VGA插头的引脚排列
Pin Number Assignment
1 Red
2 Green
3 Blue
4
5 Ground
6 Ground (red)
7 Ground (green)
8 Ground (blue)
9 +5V
10 Ground (shield)
11
12 SDA
13 H
14 V
15 SCL
