15针vga接线图 vga接线方法

2008年09月04日 19:02 www.obk20.com 作者:佚名 用户评论(0

15针vga接线图

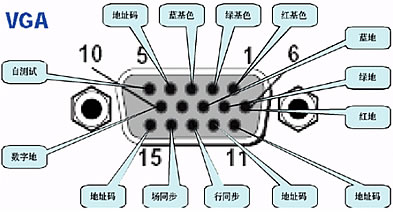

VGA接口15根针,其对应接口定义如下,其下为VGA接头图。

1红基色 red
2 绿基色 green
3 蓝基色 blue
4 地址码 ID Bit
5 自测试 ( 各家定义不同 )
6 红地
7 绿地
8 蓝地
9 保留 ( 各家定义不同 )
10 数字地
11 地址码
12 地址码
13 行同步
14 场同步
15 地址码 ( 各家定义不同 )



一般在VGA接头上,会1,5,6,10,11,15等标明每个接口编号。如果没有,如上图所示编号。

注意,公母头焊接时,须注意将方向平行反过来焊接。

普通VGA线焊接方法如下(D15焊接法):

红线的芯线   1
红线的屏蔽线 6
绿线的芯线   2
绿线的屏蔽线 7
蓝线的芯线   3
蓝线的屏蔽线 8
黑线         10
棕线         11
黄线         13
白线         14
外层屏蔽     D15 端壳压接

如果上表中存在没有标出的接口和线,一律留空,仅焊接以上标出接口和线色。

还有一种非常适用的焊接方法:就是在 D15 两端的 5~10 脚焊接在一起做公共地,红、绿、蓝的屏蔽线绞在一起接到公共地上; 1 、 2 、 3 脚接红、绿、蓝的芯线; 13 接黄线; 14 接白线; 外层屏蔽压接到 D15 端壳。
