主从jk触发器电路及工作原理

2008年01月21日 14:00 本站原创 作者:本站 用户评论(0

主从jk触发器电路及工作原理

1.电路组成和符号

    基本RS触发器,同步RS触发器及主从RS触发器都有约束条件RS=0的限制,即不允许R=S=1出现,否则触发器的状态不确定。

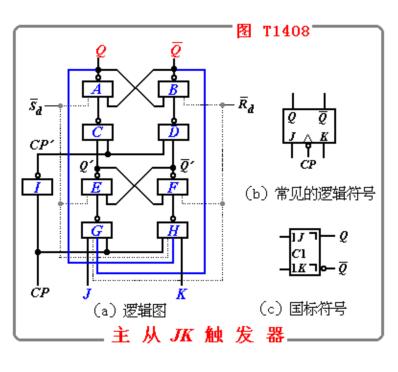

图T1408所示的主从JK触发器却不需要约束条件。图中J、K为信号输入端,CP为时钟脉冲。在符号图中CP一端标有小圆圈,表示脉冲下降沿有效。它与主从RS触发器不同之处在于:把S改为J,R改为K;同时又把Q引回到H门的输入端,把Q引回到G门的输入端。这样就可以避免在输入端出现全是1的不确定情况,从而解决了约束的问题。

2.工作原理

工作原理和主从RS触发器基本相似。由图可见。G、H门的输入信号,除CP之外还有J和K控制信号以及反馈回来的输出信号,即G门的输入为J、与主从RS触发器电路比较可得:

为了进一步扩展JK触发器的逻辑功能,JK触发器除具有控制输入端J和K外,还具有异步置1端

端为高电平时,则触发器直接置0;同理当时,则触发器直接置1。异步输入端常被用来使触发器预置所需要的状态。在预置完成之后,应同时保持高电平,以便触发器按JK方式工作。在图T1408(b)中 端标有小圆圈。表示低电平有效。
