udn29871a是一款8通道的源极驱动器，也叫继电器驱动芯片，udn2981a的作用是驱动继电器工作。主要原因是继电器都是需要大电流才能驱动的，在吸合时需要的电流非常的大，而吸合后，所需的驱动电流只要普通三极管驱动即可维持。所以继电器须要一款像udn2981a这样的继电器驱动器。
udn2981a主要参数
绝对最大额定值：（在25°C下自由空气温度）
输出电压范围5V至50V
输入电压15V
输出电流500mA
工作温度范围-20°C至85°C
储存温度范围-55°C至150°C
udn2981a应用
推荐受益于高边开关应用
独立的逻辑和负载的理由，这些设备包括负载供电电压为80V，输出电流，以500毫安。这8声道音源驱动器是有用的为低级别的逻辑和高电流之间的接囗负载。典型的负载包括继电器，螺线管，灯，步进和或伺服电机，打印锤，和LED。

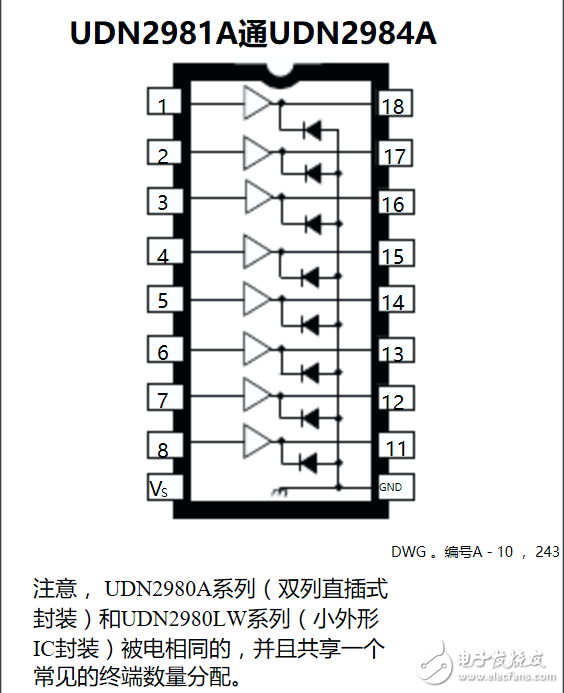

所有设备都可以与5V逻辑系统中使用-TTL，TI肖特基DTL和5 V CMOS。该UDN2981A和A2982SIW电互换，将承受最大输出关闭的50伏电压，并操作以至少5伏在UDN2983AUDN2984A，UDN2984LW和A2984SLW司机是电接囗多变，将承受80伏的输出电压，并且操作以最小的35V此系列的所有器件集成了输入电流限制电阻和输出瞬态抑制二极管，并通过激活的活跃的高投入。

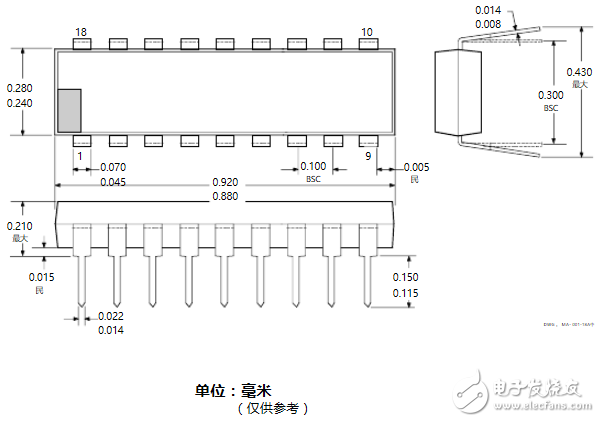

后缀“A”（所有设备）表示18引脚塑料双列直插包装与最佳功耗的铜引线框架。在正常操作条件下，这些设备将继续维持120毫安对于每个8输出在+50°C的供给环境温度下达到15V。
后缀“LW”（UDN2982LW和UDN2984LW只）表示18-引脚表面贴装宽体soIC封装在A2982SLW和A2984SLW在一个20引脚宽体SOIC封装，m提供已探明的热特性。
该UDN1981a驱动程序也可工作在扩展的温度范围至40°C。如需订购，更改前缀UDN以“UDQ”或后缀“缓慢”到“ELW”。
udn2981a特点
1、TIL，DTL，PMOS或CMOS兼容输入
2、500毫安输出源电流能力
3、瞬态保护的输出
4、输出击穿电压为80V
5、DIP或SOC封装
