时间继电器是一种利用电磁原理或机械原理实现延时控制的控制电器。它的种类很多,有空气阻尼型、电动型和电子型等。时间继电器(time relay)是指当加入(或去掉)输入的动作信号后,其输出电路需经过规定的准确时间才产生跳跃式变化(或触头动作)的一种继电器。是一种使用在较低的电压或较小电流的电路上,用来接通或切断较高电压、较大电流的电路的电气元件。同时,时间继电器也是一种利用电磁原理或机械原理实现延时控制的控制电器。它的种类很多,有空气阻尼型、电动型和电子型等。
时间继电器的主要功能是作为简单程序控制中的一种执行器件,当它接受了启动信号后开始计时,计时结束后它的工作触头进行开或合的动作,从而推动后续的电路工作。一般来说,时间继电器的延时性能在设计的范围内是可以调节的,从而方便调整它的延时时间长短。单凭一只时间继电器恐怕不能做到开始延时闭合,闭合一段时间后,再断开,先实现延时闭合后延时断开,但总体上说,通过配置一定数量的时间继电器和中间继电器都是可以做到的。
工作原理:
时间继电器是一种利用电磁原理或机械原理实现延时控制的控制电器。它的种类很多,有空气阻尼型、电动型和电子型等。时间继电器可分为通电延时型和断电延时型两种类型。空气阻尼型时间继电器的延时范围大(有0.4~60s和0.4~180s两种) ,它结构简单,但准确度较低。
当线圈通电时,衔铁及托板被铁心吸引而瞬时下移,使瞬时动作触点接通或断开。但是活塞杆和杠杆不能同时跟着衔铁一起下落,因为活塞杆的上端连着气室中的橡皮膜,当活塞杆在释放弹簧的作用下开始向下运动时,橡皮膜随之向下凹,上面空气室的空气变得稀薄而使活塞杆受到阻尼作用而缓慢下降。经过一定时间,活塞杆下降到一定位置,便通过杠杆推动延时触点动作,使动断触点断开,动合触点闭合。从线圈通电到延时触点完成动作,这段时间就是继电器的延时时间。延时时间的长短可以用螺钉调节空气室进气孔的大小来改变。吸引线圈断电后,继电器依靠恢复弹簧的作用而复原。空气经出气孔被迅速排出。
特性:

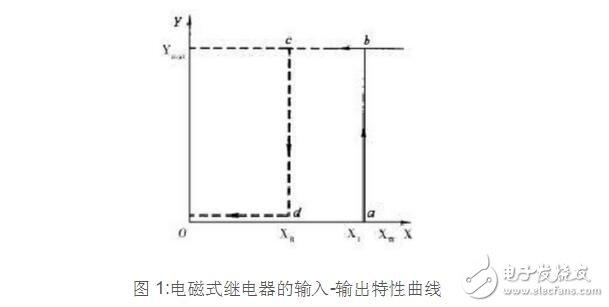

继电器的工作特点是具有阶跃式的输入/输出特性,如图1所示。在继电器获得一个输入信号X时,不论信号幅椎多大,只要没有达到动作值X1,继电器不动作,输出信号Y=0((记为Y0),对应特性曲线的0 点-a点之间。当X值达到X1,继电器就立即动作,其工作点瞬时地从a点跳到b点,就得到Ymax的输出信号。此后,即使继续增大输入信号,输出信号仍为Ymax不变。如果输入信号减弱,只要输入信号X不小于释放值Xr,输出信号也为Ymax不变,工作点沿b、c变化。但当X减小到Xr时,继电器才释放,即输出信号为Y0,此时,继电器的工作点是沿着b,c,d,0变化,恢复原状。

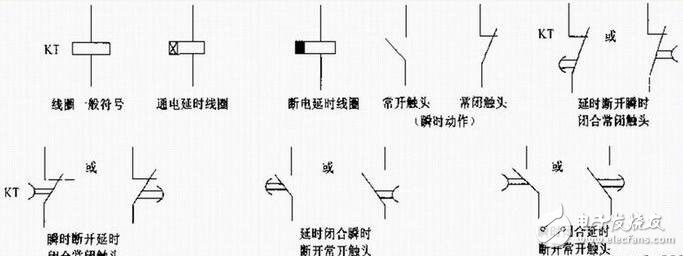

时间继电器的分类:

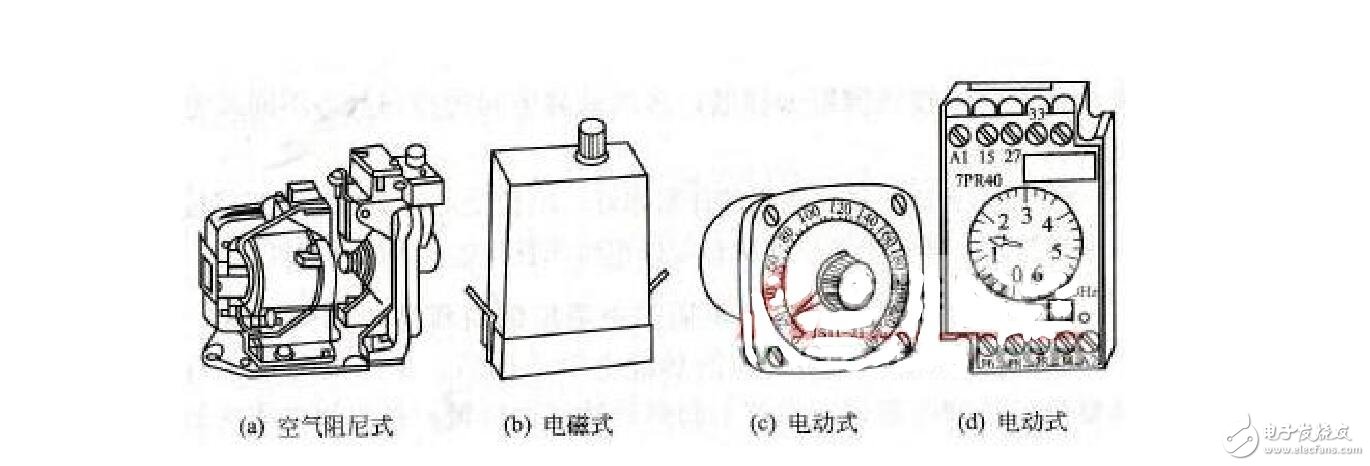

时间继电器是一种利用电磁原理或机械动作原理实现触点延时接通或断开的自动控制电器,其种类很多,常用的有电磁式、空气阻尼式、电动式和晶体管式等。
(1)空气阻尼式时间继电器又称为气囊式时间继电器,它是根据空气压缩产生的阻力来进行延时的,其结构简单,价格便宜,延时范围大(0.4~180s),但延时精确度低。
(2)电磁式时间继电器延时时间短(0.3~1.6s),但它结构比较简单,通常用在断电延时场合和直流电路中。
(3)电动式时间继电器的原理与钟表类似,它是由内部电动机带动减速齿轮转动而获得延时的。这种继电器延时精度高,延时范围宽(0.4~72h),但结构比较复杂,价格很贵。
(4)晶体管式时间继电器又称为电子式时间继电器,它是利用延时电路来进行延时的。这种继电器精度高,体积小。
1.直流电磁式时间继电器

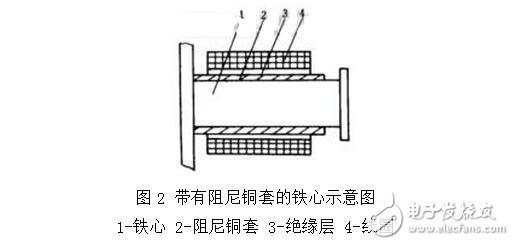

在直流电磁式电压继电器的铁心上增加一个阻尼铜套,即可构成时间继电器,其结构示意图如图2所示。它是利用电磁阻尼原理产生延时的,由电磁感应定律可知,在继电器线圈通断电过程中铜套内将感应电势,并流过感应电流,此电流产生的磁通总是反对原磁通变化。
电器通电时,由于衔铁处于释放位置,气隙大,磁阻大,磁通小,铜套阻尼作用相对也小,因此衔铁吸合时延时不显著(一般忽略不计)。 而当继电器断电时,磁通变化量大,铜套阻尼作用也大,使衔铁延时释放而起到延时作用。因此,这种继电器仅用作断电延时。 这种时间继电器延时较短,JT3系列最长不超过5s,而且准确度较低,一般只用于要求不高的场合。
2.空气式时间继电器
空气阻尼式时间继电器,是利用空气阻尼原理获得延时的。它由电磁系统、延时机构和触点三部分组成,电磁机构为直动式双E型,触点系统是借用LX5型微动开关,延时机构采用气囊式阻尼器。 空气阻尼式时间继电器,既具有由空气室中的气动机构带动的延时触点,也具有由电磁机构直接带动的瞬动触点,可以做成通电延时型,也可做成断电延时型。电磁机构可以是直流的,也可以是交流的。
3.半导体时间继电器
电子式时间继电器在时间继电器中已成为主流产品,电子式时间继电器是采用晶体管或集成电路和电子元件等构成.目前已有采用单片机控制的时间继电器。电子式时间继电器具有延时范围广、精度高、体积小、耐冲击和耐振动、调节方便及寿命长等优点,所以发展很快,应用广泛。 半导体时间继电器的输出形式有两种:有触点式和无触点式,前者是用晶体管驱动小型磁式继电器,后者是采用晶体管或晶闸管输出。
4.单片机控制时间继电器
近年来随着微电子威廉希尔官方网站 的发展,采用集成电路、功率电路和单片机等电子元件构成的新型时间继电器大量面市。如DHC6多制式单片机控制时间继电器、J5S17、J3320、JSZl3等系列大规模集成电路数字时间继电器,J5145等系列电子式数显时间继电器.J5G1等系列固态时间继电器等。 DHC6多制式单片机控制时间继电器是为适应工业自动化控制水平越来越高的要求而生产的。多种制式时间继电器可使用户根据需要选择最合适的制式,使用简便方法达到以往需要较复杂接线才能达到的控制功能.这样既节省了中间控制环节.又大大提高了电气控制的可靠性。DHC6多种制式时间继电器采用单片机控制,LCD显示.具有9种工作制式、正计时、倒计时任意设定、8种延时时段、延时范围从0.01s~999.9h任意设定、键盘设定,设定完成之后可以锁定按键.防止误操作。可按要求任意选择控制模式,使控制线路最简单可靠。其外貌如图3所示。
图3 DHC6多种制式时间继电器

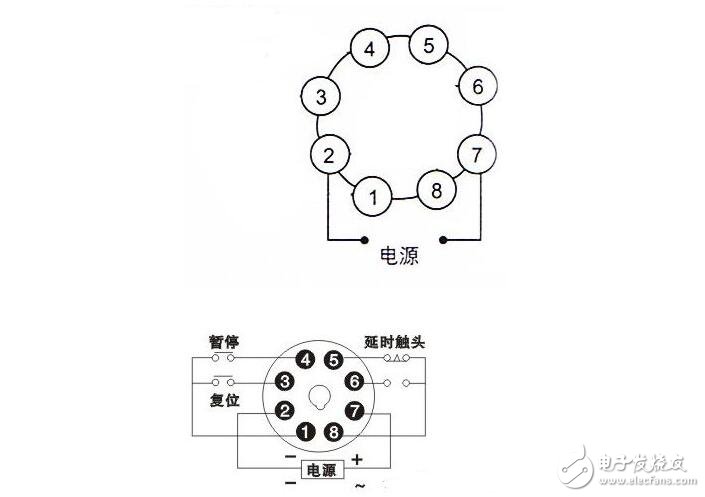

J5S17系列时间继电器由大规模集成电路、稳压电源、拨动开关、四位LED数码显示器、执行继电器及塑料外壳几部分组成。采用32kHz石英晶体振荡器,安装方式有面板式和装置式两种。装置式插座可用M4螺钉固定在安装板上.也可以安装在标准35mm安装卡轨上。 J5S20系列时间继电器是四位数字显示小型时间继电器,它采用晶体振荡作为时基基准.采用大规模集成电路威廉希尔官方网站 ,不但可以实现长达9999h的长延时,还可保证其延时精度。配用不同的安装插座及附件可应用在面板安装、35mm标准安装导执及螺钉安装的场合。
时间继电器的选用:
选用时间继电器时应注意:其线圈(或电源)的电流种类和电压等级应与控制电路相同;按控制要求选择延时方式和触点型式;校核触点数量和容量,若不够时,可用中间继电器进行扩展。
时间继电器新系列产品JS14A系列、JS20系列半导体时间继电器、JS14P系列数字式半导体继电器等量具有体积小、延时精度高、寿命长、工作稳定可靠、安装方便、触点输出容大和产品规格全等优点,广泛用于电力拖动、顺序控制及各种生产过程的自动控制中。
1、确定继电器是用在直流回路还是交流回路里,并确定额定电压等级,常用为220V、110VDC/AC;
2、确定安装方式,如:导轨式,凸出式,嵌入式等(是柜内安装还是面板开孔安装,抽屉柜一般选用导轨式);
3、确定所需延时种类,为通电延时或断电延时,以及延时时间范围等。
