热电阻测温电路框图和原理图

2009年11月21日 15:37 www.obk20.com 作者:佚名 用户评论(0
热电阻测温电路框图和原理图

大家都曾年轻过,我曾在研一的时候做过一个热电阻测量电路,这里我先把所有的系统框图和电路图贴出来,把当初的设计思路整理出来,在后面我会把所有的设计失误提出来,不合理的地方和误差计算都整理出来,也算是对我告别仪器工程的一个标志吧。
这个电路设计思路是在0~650℃的温度范围内完成PT100热电阻的测量,用的场合在军舰的锅炉房,大概-20~55甚至65degC都是可以达到的,主要完成从电阻到电压的过程。
大致分两个方案
1。电桥激励的方法(不补偿非线性)
2。通过运放电路调节电阻的激励电流补偿非线性
系统框图如下

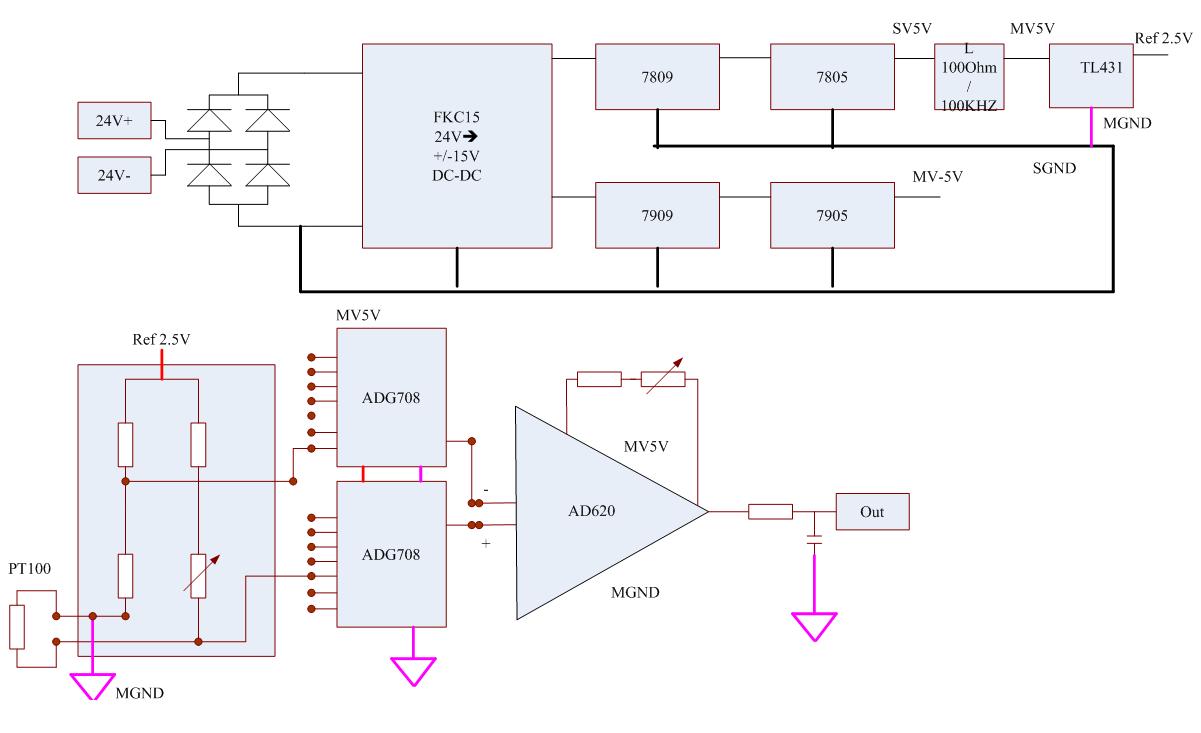

具体电路图如图:
