市电过零检测电路-1

2009年11月21日 14:55 www.obk20.com 作者：本站 用户评论（0）
市电过零检测电路-1

这里谈一个过零检测电路，光耦类的，分析其特性：

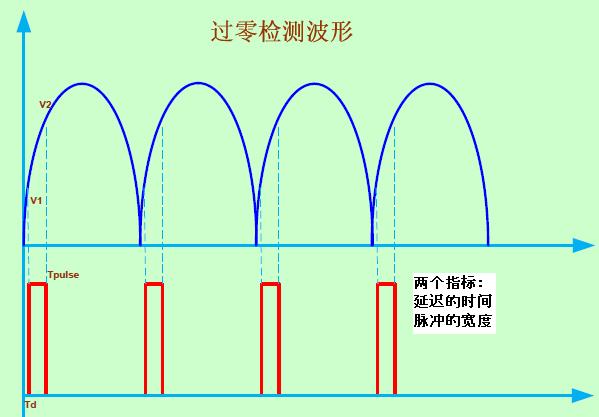

首先看图形指标，两个重要的参数就是延迟的时间和脉冲持续的时间。
点击看大图

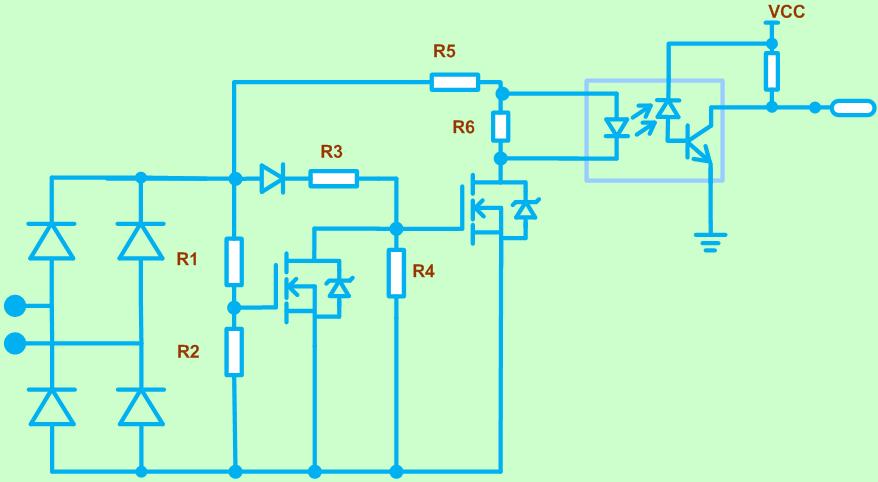

实现电路（此逻辑和上面是相反的，低电平是输出，高电平是常态）：
采用两个MOS管先后开通的方式实现延迟：
点击看大图

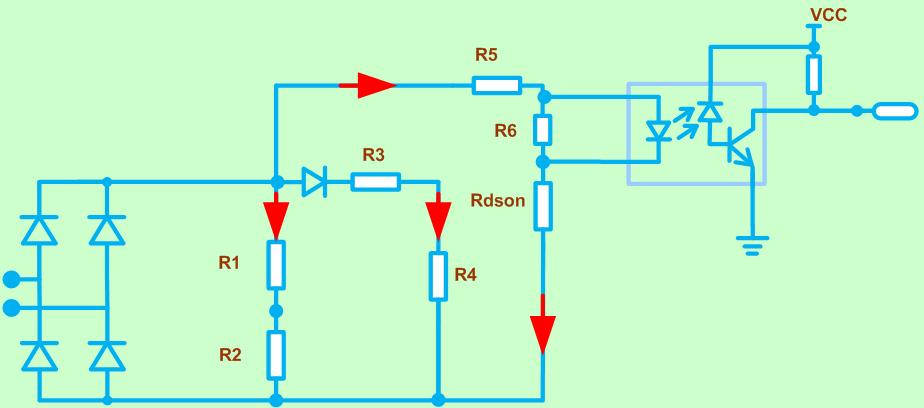

输出低电平状态：
点击看大图
输出低电平状态：
点击看大图

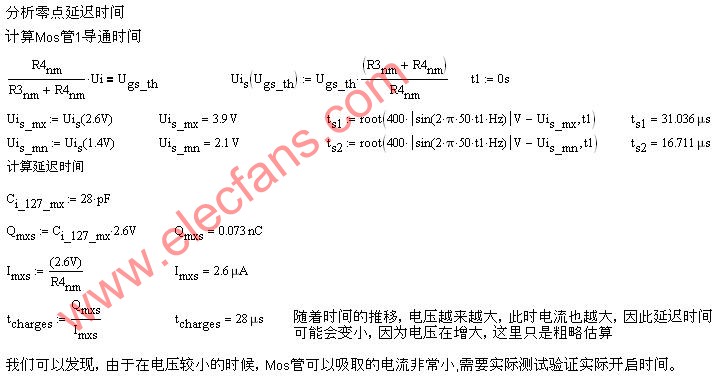

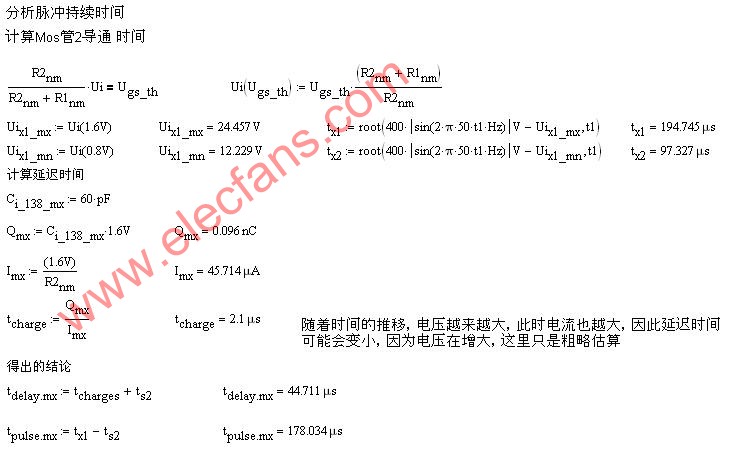

分析过程：

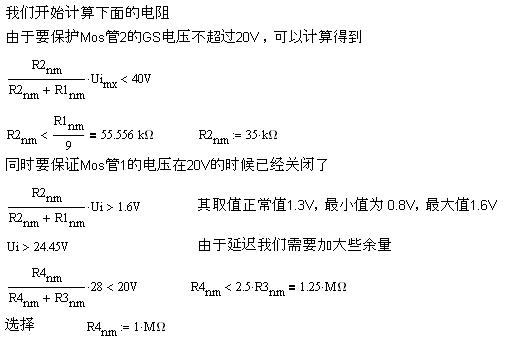

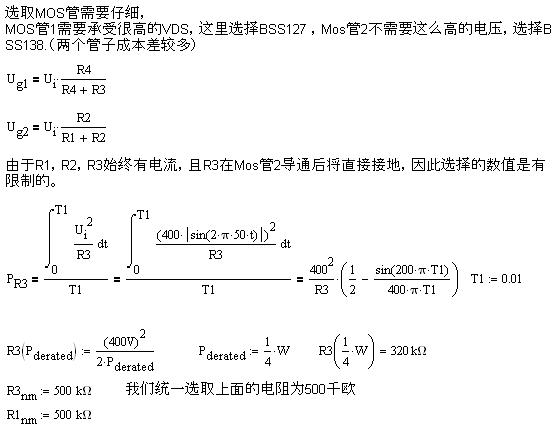

选择电阻：
点击看大图



以上运算为粗略估算，可大致参阅。

实用电路改进：
1.需要对Mos管的栅极做保护，加稳压管
2.由于Mos管击穿后可能短路，可以用两个同样的Mos电路串联来保护（防止市电短路，这很可怕）。控制则并联引出。
