以ULN2003为例继电器的作用

2012年08月13日 11:06 http://www.tosharp.cn/ainfo.as 作者:潮光光耦网 用户评论(0

继电器可以描述为一个电子开关,在实际应用中也是非常有用的,主要以下几个作用:

一、有隔离作用

二、可以低电压控制高电压

三、可以小电流控制大电流

总体来说,可以说是弱电控制强电。

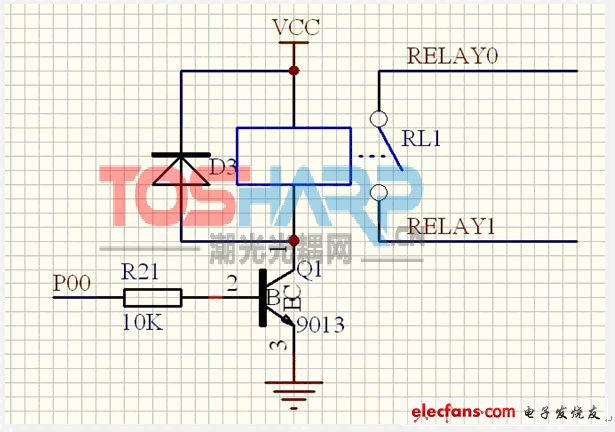

继电器原理:当线圈通电导通时,继电器常开触点闭合,RELAY0和RELAY1导通,从而控制后面电路的导通,二极管D3的作用是继电器线圈的续流作用,当继电器通电或断开时,会产生较大反电动势,采用反向二极管的吸收,会起到很好效果。

工业现场实验证明:如果去掉此二极管,形成的干扰很大,会引起单片机系统复位。

如果控制干扰较强的设备时,建议采用《单片机+光耦+继电器+强电设备》,这样可以保证单片机系统可靠运行。在实际应用中很重要。

为了更明显的学习继电器,学习板中采用指示灯的方式,在继电器导通的时候会听到继电器响声,同时D20发光。

ULN2003的内部驱动电路如下图,也是三极管驱动,内部集成了续流二极管,ULN2003内部集成了7组以下电路,ULN2803集成了8组,大家根据需要选择,如果只需要一组的话就用三极管就可以了。
