TLP521 是可控制的光电耦合器件，光电耦合器广泛作用在电脑终端机，可控硅系统设备，测量仪器，影印机，自动售票，家用电器，如风扇，加热器等电路之间的信号传输，使之前端与负载完全隔离，目的在于增加安全性，减小电路干扰，减化电路设计。
集电极-发射极电压： 55Ｖ（最小值）
经常转移的比例： 50 ％（最小）
隔离电压： 2500 Vrms （最小）
图1 TLP521 光藕内部结构图及引脚图
Recommended Operating Conditions建议操作条件：
|
Symbol 符号 |
Min 最小 |
Typ 典型 |
Max 最大 |
Unit 单位 |
|
|
Supply voltage 电源电压 |
VCC |
_ |
5 |
24 |
V |
|
IF |
_ |
16 |
25 |
mA |
|
|
Collector current 集电极电流 |
_ |
1 |
10 |
mA |
|
|
Operating temperature 操作温度 |
Topr |
-25 |
_ |
85 |
℃ |

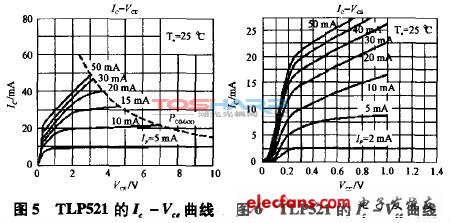

TLP521的Ic-Vce曲线：

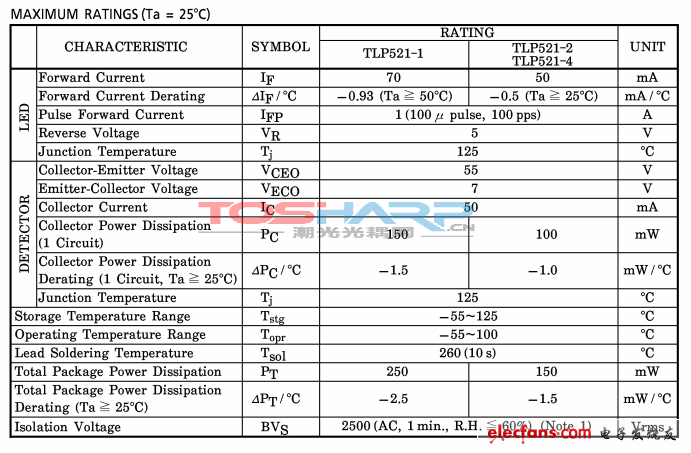

TLP521相关参数：
