检测及保护功能 - 大功率IGBT驱动威廉希尔官方网站 的现状与发展

2012年06月06日 11:52 http://www.tosharp.cn 作者:潮光光耦网 用户评论(0
3.4 检测及保护功能
3.4.1 过流检测及保护

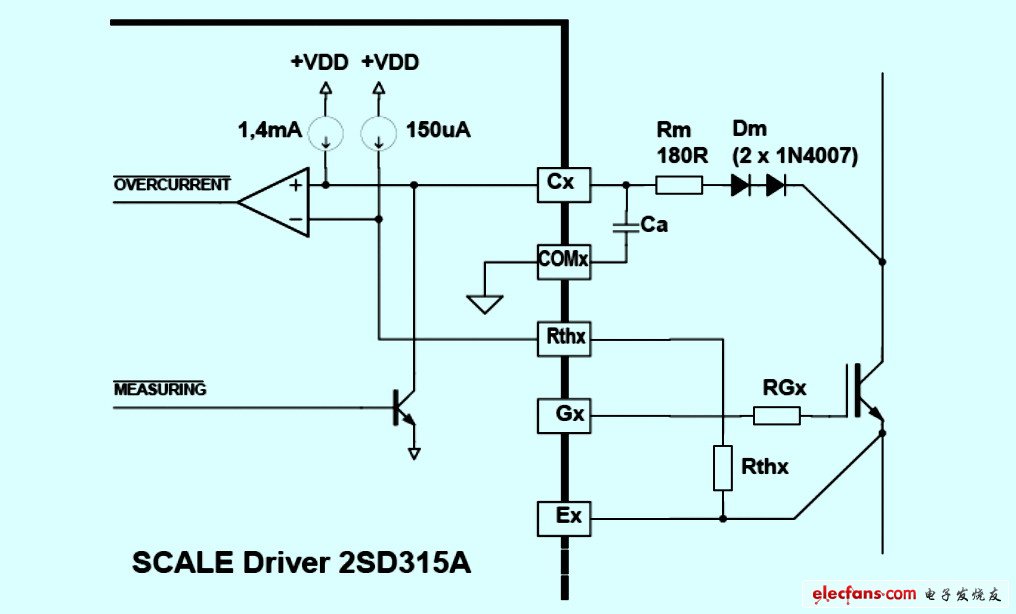

  一般采用间接电压法。当igbt出现过流情况时,vce饱和压降增大,因此通过检测igbt导通时的vce饱和压降与设定的阈值进行比较就可以判断是否出现过流。为了提高抗干扰能力,出现了很多的基准设置及比较方法,避免功率主回路出现频繁“打嗝”甚至停机的现象。此外如何安全地关断一只甚至多只并联处于过流之中的igbt也需要仔细考虑,目前多数采用软关断方法避免igbt进入“栓锁”状态。检测电路如图9所示。

图9 过流检测电路

3.4.2 欠压检测及保护
  一般情况下,igbt栅极电压vge需15v才能使igbt进入深饱和;如果vge低于13v,在大电流时,ce之间过高的导通压降将使igbt芯片温度急剧上升;当栅极电压低于10v,igbt将工作于线性区并且很快因过热而烧毁;因此需要对vge的电压进行欠压检测。在2ed300c17-s、skypertmpro等全功能型驱动器的二次侧上都集成了该功能。
3.4.3 温度检测及保护
  在一些公司生产的igbt模块上,还集成了温度传感器,只需将该温度传感器的信号连接到驱动器的相应检测电路上,就能实现驱动器对igbt温度的检测。由于传感器安放在igbt的芯片附近,可以更加真实地反映出igbt芯片的实际温度,所以可以更加可靠地保护igbt模块。
3.4.4 保护功能的逻辑处理
  一旦igbt模块出现了上述的任何一个故障,都需要进入保护状态,所以保护功能的逻辑处理是最关键的一环,也是最难于设计的一环,而且一般也是由设计工程师自己来开发完成的。它的处理原则是:当某一只igbt出现了故障,要求保护逻辑处理做到:
(1)尽可能不停机;
(2)要防止事故进一步扩大;
(3)要求对报警信号进行真假的甄别。
这需要采取软件与硬件结合设计的方法来实现“智能保护逻辑处理”。系统不同,管理保护的逻辑处理设计也不同。一般采取的措施是:首先安全关断“问题igbt”,然后根据系统的要求判断是否需要关断更多的igbt,直至停机。同时要求每一个步骤都设定一个合适的延时,以便滤除伪信号。
3.5 短脉冲抑制功能
  在驱动信号的传输过程中,由于干扰、计算误差等原因会造成在驱动信号上出现一些短脉冲,也叫“毛刺”;如果驱动器按照这些短脉冲进行相应的igbt开关,则会造成输出波形变差,因此必须对此类短脉冲进行抑制。

图10 短脉冲抑制功能

4 威廉希尔官方网站 展望
4.1 门极驱动电压提升
  目前igbt的开通电压一般采用+15v电压源驱动,有人已经提出发展恒流源驱动的方法,认为可以克服igbt的“米勒”电容效应,使igbt的导通更加可靠。igbt的关断电压从最初的0v,到后来的-7v左右,低频下普遍使用-15v。
4.2 逐个脉冲软关断
  现在大部分大功率igbt驱动保护电路在正常运行时的关断方式为硬关断,只有在出现过流的情况下才会采用软关断的方式。而在感性负载情况之下,igbt关断之后为了保持电流的连续性,必然会有一只续流二极管导通,此时会在功率母线的寄生电感上产生一个尖峰电压:δv=l×di/dt,除了寄生电感l及关断电流的大小影响之外,如果硬关断越快,即dt越小,则尖峰电压δv越高。而对于应用在较低频状况下的大功率igbt,由于电流在几百安培,所以逐个脉冲进行软关断将会大大降低尖峰电压δv,使尖峰电压δv产生的干扰会大幅减小,可以提高系统的可靠性。一些igbt生产厂商也在着手开发具有软关断特性的igbt芯片。
4.3 过流检测保护阈值(参考基准)设置方法
  当前大部分大功率igbt驱动保护电路对过流检测的保护阈值只有一个,一般常规值设在7v~9v。为了防止误报警,出现了一些不同的阈值设置方法。
  变阈值设置方法:在igbt从截止状态刚刚进入饱和状态期间(约几个微秒至十几个微秒),保护阈值可以从15v(或者更高)按照一定的曲线降至常规设置值,可以避免在此期间的扰动的伪信号造成误报警;
  多阈值设置方法:为了更为符合实际的工况应用情况,降低停机率,可以采用多阈值保护。比如igbt的饱和压降达到第一阈值时,采用降低栅极电压的处理方式;达到更高的第二阈值时,才彻底关断igbt。
4.4 更加贴近驱动对象
  目前,针对各种工况下使用的igbt,例如高压变频器、ups、逆变焊机等应用场合,均有不同的大功率igbt驱动保护电路推出。这些驱动器的原理大致相同,但更加贴进各自的驱动对象。
4.5 与智能功率模块(ipm)分别在不同的功率领域并行发展
  ipm内部集成了驱动电路,只需提供控制信号即可工作,主要应用中小功率场合;而大功率igbt驱动保护电路一般用于大功率场合,对大功率的igbt进行驱动。随着igbt生产工艺,硅片威廉希尔官方网站 、驱动威廉希尔官方网站 的不断进步和发展,大功率igbt驱动保护电路与ipm均在各自的功率领域并行发展。

5 大功率igbt驱动保护电路发展所受到的的限制
  成本价格的限制,是对大功率igbt驱动保护电路发展的最大限制。一个好的大功率igbt驱动保护电路面对要解决的问题较广泛、复杂,可靠性的要求却非常之高。所以成本因素极大地限制了全功能型大功率igbt驱动保护电路的发展,而价格适中的多功能型大功率igbt驱动保护电路是大多数工程师们的首选产品。对于肯在主回路上进行电流直接取样投资的工程师来说,单一功能的驱动电路则是他们的首选。

6 结束语
  大功率igbt驱动保护威廉希尔官方网站 的发展完全是受到igbt发展的影响而发展的,随着半导体威廉希尔官方网站 的进一步发展,新的器件乃至新型的igbt的诞生,以及新的主回路拓扑的诞生,会出现更加新颖的驱动保护威廉希尔官方网站 。
