贴片铝电解电容的正负极区分和测量电容上面有标志的黑块为负极。在PCB上电容位置上有两个半圆，涂颜色的半圆对应的引脚为负极。也有用引脚长短来区别正负极长脚为正，短脚为负。
当我们不知道电容的正负极时，可以用万用表来测量。电容两极之间的介质并不是绝对的绝缘体，它的电阻也不是无限大，而是一个有限的数值，一般在 1000兆欧以上。电容两极之间的电阻叫做绝缘电阻或漏电电阻。只有电解电容的正极接电源正（电阻挡时的黑表笔），负端接电源负（电阻挡时的红表笔）时， 电解电容的漏电流才小（漏电阻大）。反之，则电解电容的漏电流增加（漏电阻减小）。这样，我们先假定某极为“+”极，万用表选用R*100或R*1K挡， 然后将假定的“+”极与万用表的黑表笔相接，另一电极与万用表的红表笔相接，记下表针停止的刻度（表针靠左阻值大），对于数字万用表来说可以直接读出读 数。然后将电容放电（两根引线碰一下），然后两只表笔对调，重新进行测量。两次测量中，表针最后停留的位置靠左（或阻值大）的那次，黑表笔接的就是电解电 容的正极。
另：
贴片1n4148正负极的判断
一种是常见的钽电容，为长方体形状，有“-”标记的一端为正；
另外还有一种银色的表贴电容，想来应该是铝电解。 上面为圆形，下面为方形，在光驱电路板上很常见。 这种电容则是有“-”标记的一端为负。
发光二极管：颜色有红、黄、绿、蓝之分，亮度分普亮、高亮、超亮三个等级，常用的封装形式有三类：0805、1206、1210
二极管：根据所承受电流的的限度，封装形式大致分为两类，小电流型（如1N4148）封装为1206，大电流型（如IN4007）暂没有具体封装形式，只能给出具体尺寸：5.5 X 3 X 0.5
电容：可分为无极性和有极性两类：
无极性电容下述两类封装最为常见，即0805、0603;
有极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元 件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D四个系列，具体分类如下：
类型 封装形式 耐压
A 3216 10V
B 3528 16V
C 6032 25V
D 7343 35V
贴片钽电容的封装是分为A型（3216），B型（3528）， C型（6032）， D型（7343），E型（7845）。有斜角的是表示正极，（小三角的表示正极？不知道！）
拨码开关、晶振：等在市场都可以找到不同规格的贴片封装，其性能价格会根据他们的引脚镀层、标称频率以及段位相关联。
可以从脚来判断，长的是正极，短的是负极。 电容身上，有半边颜色涂料的是负极
固态电解或液态电容的说法指的则是其阴极的用料。使用电解液做阴极的好处是电容量可以做到很大。但是电解液在高温环境下容易挥发、渗漏，对寿命和稳定性影 响很大。而固态电容采用功能性导电性高分子作为介电材料，在长期未使用的情形下通电不致于发生爆浆现象。 且在低温时亦不会因电解质离子移动缓慢而达不到应有特性及功能，相比液态电解质，固态电容具备环保、低阻抗、高低温稳定、耐高纹波及高信赖度等优越特性。
印制板中通过PCB板上丝印来判别二极管方向的方法总结 如下： 通常情况下：
1.有缺口的一端为负极；
2.有横杠的一端为负极；
3.有白色双杠的一端为负极；
4.三角形箭头方向的一端为负极；
5.插件二极管丝印小圆一端是负极，大圆是正极。 在立式焊接的情况下原件本体在正极圈里
6.插件发光二极管方孔为第一脚为正极；
二极管是用半导体晶体材料制成的，所以，又称晶体二极管。它是具有一个PN结的非线性元件。半导体二极管的两个电极之间的正向电阻和反向电阻相差很大，所以，它具有单向导电性。
半导体二极管种类、型号很多。按封装形式可分为玻璃管封装型，塑料封装型、厚膜封装型；
1n4148贴片封装尺寸
由于1N4148二极管的用途特别广泛，为了适应不同电子设备生产制造企业不同需要，元器件生产企业提供了丰富的封装，如LL-34、SOD-123、SOD-323、SOD-523、0603、1206、SOT-23等，下面将就各封装的外形规格尺寸、焊盘尺寸等基本信息加以介绍。
1、1N4148玻封二极管：
（1）封装名称：LL-34 MINIMELF DO-213AA
（2）形状图片：
（3）外部规格尺寸：
DIMLL-34
MINMAX
A3.3023.505
B1.3971.499
C0.350.5
2、塑封二极管
（1）SOD-123封装
a、封装名称：SOD-123
b、形状图片：

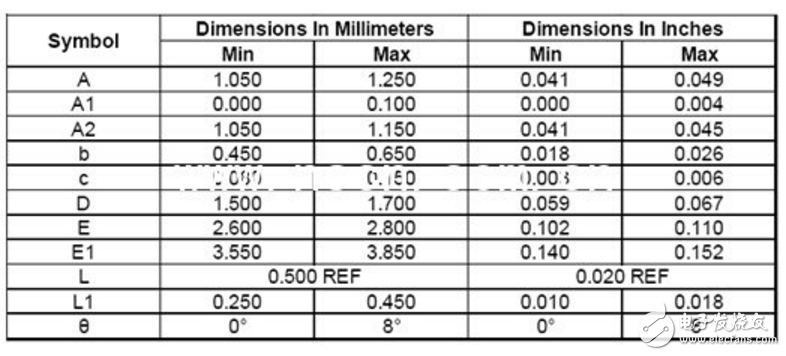

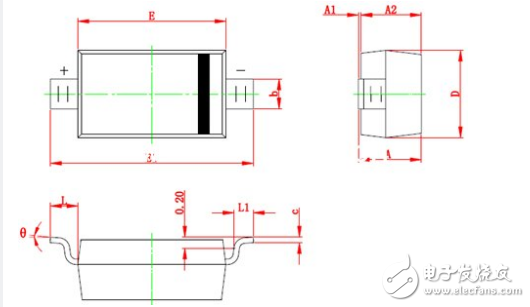

c、外形尺寸（单位：mm）：

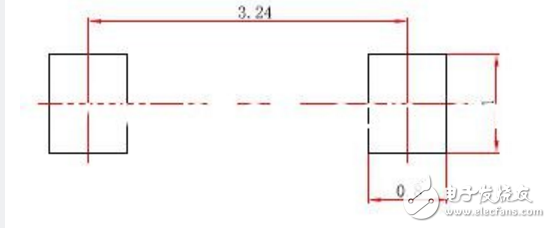

c、焊盘尺寸（单位：mm）：
中心距——3.24
脚宽——0.55
焊盘宽——1
脚长——0.50
焊盘长——0.80
威廉希尔官方网站 要求：塑封体尺寸2.70*1.60mm；未注公差为±0.05mm；
2）SOD-323封装
a、封装名称：SOD-323
b、形状图片：

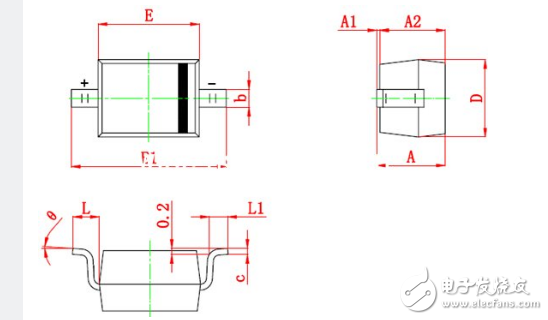

c、外形尺寸：

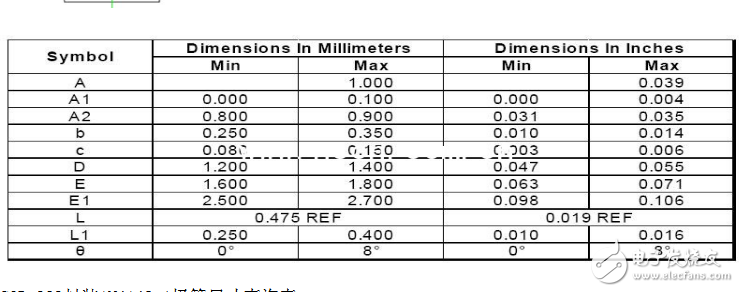

SOD-323封装1N4148二极管尺寸查询表
说明：
中心距——2.15
脚宽——0.30
焊盘宽——1
脚长——0.43
焊盘长——0.70
威廉希尔官方网站 要求：塑封体尺寸1.70*1.30mm；未注公差为±0.05mm；
（3）SOD-523封装
a、封装名称：SOD-523
b、形状图片：
c、外形尺寸：

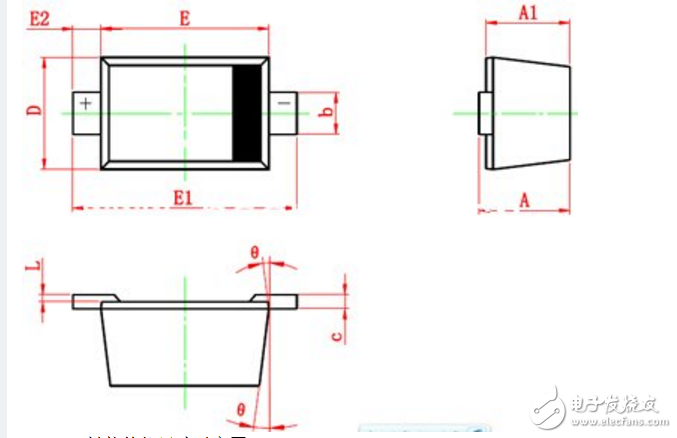

SOD-523封装外部尺寸示意图

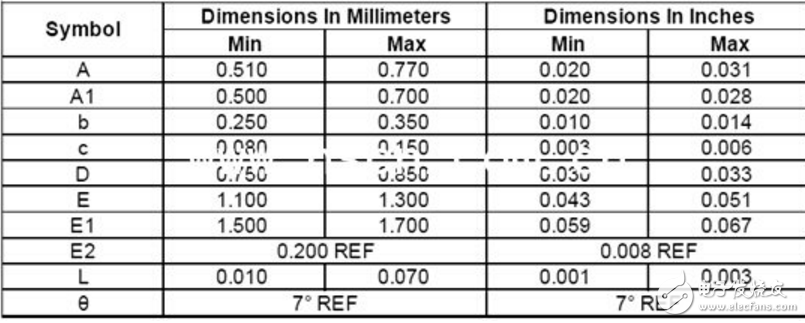

SOD-523封装外部尺寸查询表

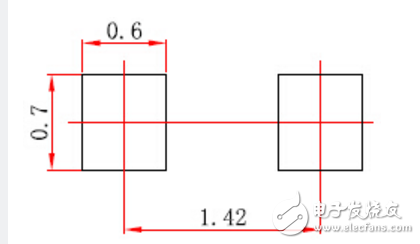

SOD-523封装焊盘尺寸图
说明：
中心距——1.42
脚宽——0.20
焊盘宽——0.60
脚长——0.30
焊盘长——0.70
威廉希尔官方网站 要求：塑封体尺寸1.20*0.80mm；未注公差为±0.05mm；
