滑动变阻器的分压式、限流式特点及选择方法解析

2017年11月29日 10:04 网络整理 作者: 用户评论(0

  一般情况下,能选择限流接法的都不用分压接法。因为限流的接法比较简单,消耗的电能少但是在三种情况下,一定要用分压接法。

  1.电压要求从0开始

  2.实验中提供的电表(电压、电流)的量程如果用限流接法的话,不够

  3.待测的电阻比提供的滑动变阻器的电阻大的多,滑动变阻器起不到改变电路电压的作用

  注意,要选分压接法的话,提供的滑动变阻器,要选范围小的那一个,因为,小的在滑动的过程中,电压的改变相对来说均匀一些

  一、滑动变阻器的两种连接方式

  如图所示的两种电路中,滑动变阻器(最大阻值为R0)对负载RL的电压、电流强度都起控制调节作用,通常把图(a)电路称为限流接法,图(b)电路称为分压接法

滑动变阻器的分压式、限流式特点及选择方法解析

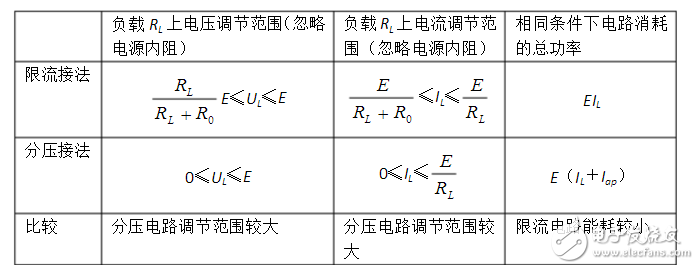

  二、两种电路的比较

滑动变阻器的分压式、限流式特点及选择方法解析

  1.从调节范围上比较

  分压电路优点:调节范围宽,其次是它的电流,电压都包含了0值且与R0无关。

  2.从方便调节的角度比较

  其中,在限流电路中,通RL的电流IL=E/RL+R0,当R0>RL时IL主要取决于R0的变化,当R0<RL时,IL主要取决于RL,特别是当R0《《RL时,无论怎样改变R0的大小,也不会使IL有较大变化.即R0越大,电流、电压变化范围越大; R0越小,电流、电压变化范围越小。

  在分压电路中,并联电路电阻比小的那个还小,当R0》》RL时,R≈RL,所以RL两端电压随R0增大而增大,几乎不受负载影响。当RL比R0小或小很多时,R≈R0这时几乎不受影响,不宜采用分压电路。

  归纳为:大负载 R0》RL时,分压电路 小负载 R0《RL时,限流电路大载分压小限流。
