电阻限流电路如何计算大小？
很多时候电路中都用LED做指示，这就涉及到限流电阻，这个怎么选取呢？

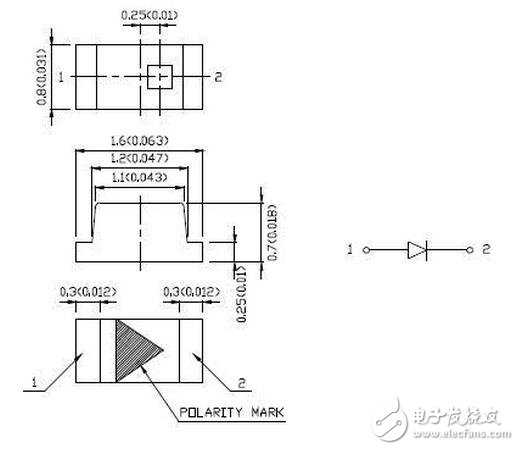

可以举个例子，贴片蓝色LED

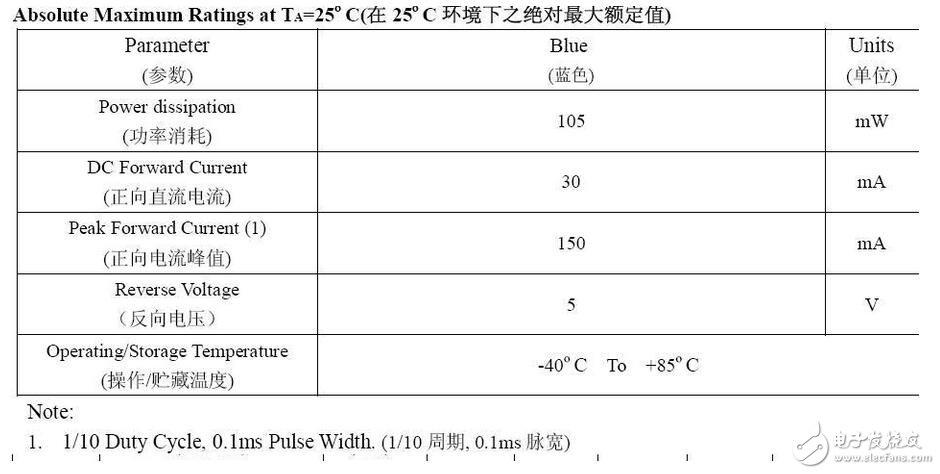

datasheet上参数如下
要注意理解LED Datasheet上的参数。最重要的三个参数如下：

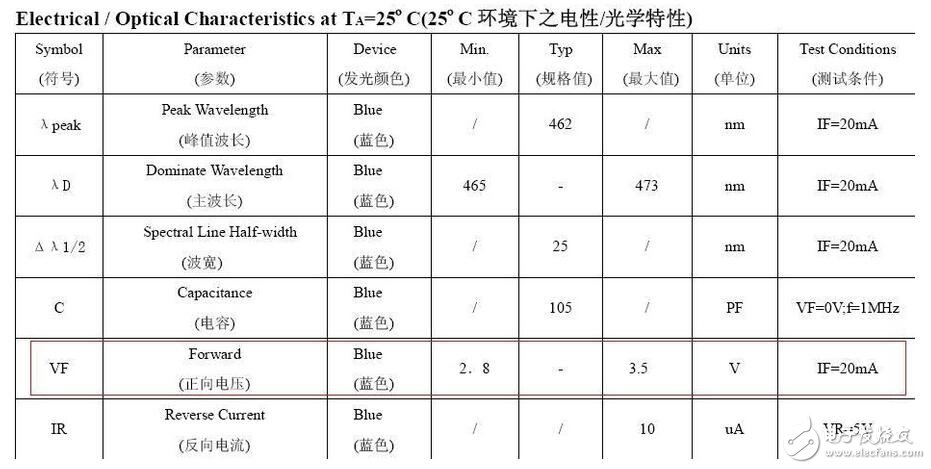

VF——正向电压。这个正向电压是在IF=20mA的情况下取的，而VF的取值范围为（2.8，3.5）。

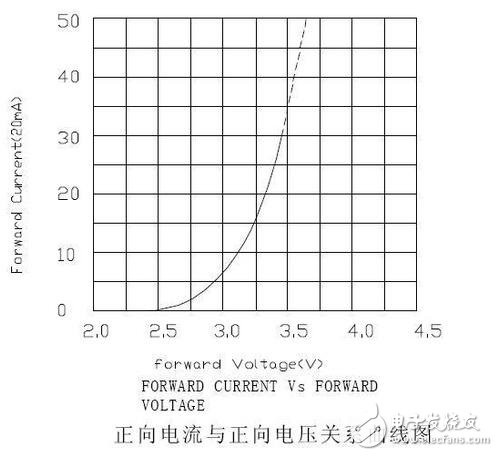

我们可以从正向电流和正向电压的关系曲线图中，根据所需要的的电流，而得知此IF下的正向压降，从而可以算出限流电阻的大小。

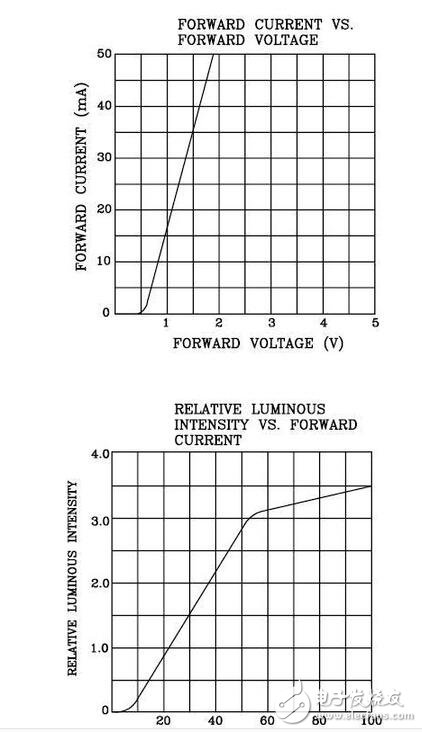

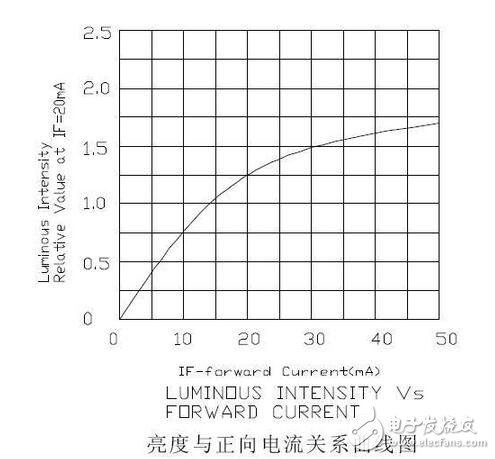

IF——正向电流。这个电流是不是任意选取呢？显然不可能，我们注意到LED参数中有一个DC Forward Current=“30mA”这个参数，这个30mA是在最大额定值的情况下的值，显然我们平时使用时，不能让LED在、一直工作在最大额定值。所以IF≤30mA。再根据下图可以知道，电流大，LED发光强，但消耗的功率大。电流小，LED发光小，消耗的功率小。通常电路用LED是做指示用途，电路的总体功耗要控制，不能都消耗在指示灯上J 当然还要考虑电源的功率要满足后面电路功耗的要求，并且最好要有富裕。所以这个LED的正向电流我们选取20mA，正向压降为3.3V。
Peak Forward Current——最大电流峰值，只是指允许通过二极管的最大正向脉冲电流。发光二极管极限电流。（这是一个脉冲值，占空比1/10，0.1ms）。这不是说LED正向电流可以取这个值，这是一个极限电流，当超过这个极限时，LED可能会烧毁，所以一般电路都要求有限流电阻。

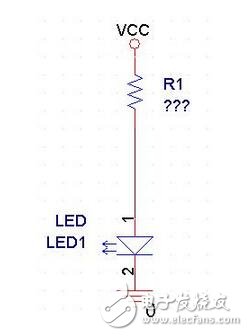

限流电阻可以根据下式计算：
选取IF=20mA，VF=3.3V，电源电压Vcc=5V：
通常取个好一点的值（也就是相近阻值的电阻），R=100Ω。
像LED这样的元件通常网上都找不到相对应的DataSheet，这时候可以根据经验，估算出限流电阻的大小。可以参考下面给出的参数：
参考一：
一般这样：
红绿LED的电压一般是1.8~2.4V，蓝白是2.8~4.2V
3mmLED的额定电流1~10mA
5mmLED的额定电流5~25mA
10mmLED的额定电流25~100mA
如果散热良好，超过额定范围也不会有太大问题。
参考二：

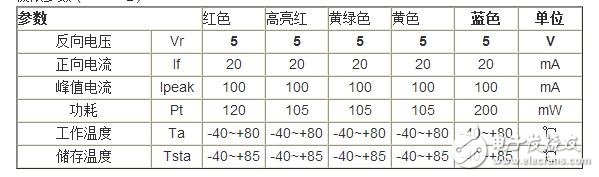

极限参数 （Ta=25℃）

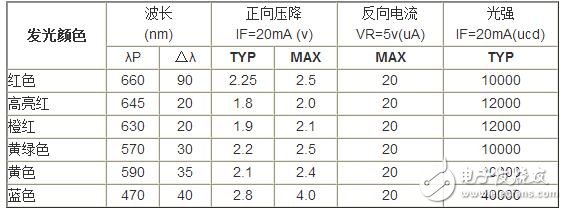

光电参数 （Ta=25℃）
来源于：
当然网上也有一些程序能直接计算限流电阻的大小，依据也是上述计算公式，也要知道正向压降或正向电流。
限流电阻计算
4）ＬＥＤの抵抗値計算機
这是多个LED的结合，注意要相加
七段数码管的限流电阻的计算也是同样原理。七段数码管是由7个完全相同的LED发光二极管组成的，所以也可以根据datasheet给出的正向压降和正向电流取值范围计算出限流电阻。
要注意的是七段数码管是共阴的（COM端接地），还是共阳的（COM端接电源）。上图给出了共阴七段数码管的管脚图，3、8管脚接地，其他管脚串接限流电阻在接驱动信号。
电阻准确性个稳定性那个更重要？
精细电阻，是指电阻的阻值误差、电阻的的热稳定性（温度系数）、电阻器的散布参数（散布电容和散布电感）等项指标均到达一定规范的电阻器。
什么样的电阻才是精细电阻？
精细电阻常常和高精度电阻关联到一同，精度代表电阻阻值的准确性，事实上这种准确性受很多要素的影响。这些影响阻值准确性的要素统称为“应力”。应力来自很多方面，比方环境温度的变化，电阻本身通电后产生的自热，来自PCB的压力或拉力，外部环境的湿气，以至是腐蚀性的气体，还有比方焊接、脉冲、过载、静电、辐射等等。一切上面提到的“应力”都会使电阻的阻值产生变化，就是说影响电阻的阻值精度，那么什么样的电阻才是精细电阻？答案是稳定性和准确性并存的电阻。
为什么稳定性比准确性更为重要？
电阻的阻值会遭到各种“应力”影响而发作改动，分开稳定性的高精度是没有意义的。举个例子，电阻出厂时的精度是±0.01%，为这个精度我们支付了昂贵的费用，但在几个月的存储或者几百小时的负载后阻值可能变化超越±300ppm以至更多。另一种最常见的状况是电阻在来料检验的时分在标称的精度范围以内，焊接到PCB后就超出了标称的精度范围。还有比方湿润，静电等都会招致电阻的阻值产生不可逆的变化。
我们要强调的是，稳定性应该放在首位来思索，而不是片面的追求高精度。
主流的精细电阻威廉希尔官方网站 及其优缺陷
1）精细厚膜电阻
经过对厚膜电阻浆料的持续改良，最精细的厚膜电阻威廉希尔官方网站 曾经能够做到±5ppm/°C的温漂，以至经过运用多个能够相互补偿的厚膜电阻芯片最终到达±2ppm/°C的温漂。其高精度也能够到达±0.01%。在高压高阻值高精细的应用中精细厚膜电阻是主流的威廉希尔官方网站 。厚膜电阻的缺陷是在低阻值的局部很难做到高精细低温漂，噪声指标也不好，长期稳定性普通都是比其他精细电阻差。
2）精细薄膜电阻
精细薄膜电阻的威廉希尔官方网站 开展代表了能够被大量商用的精细电阻威廉希尔官方网站 ，也是目前最盛行的精细电阻威廉希尔官方网站 。经过长时间多层的膜层堆积，高精细的调阻和后期的挑选，最优的精细薄膜电阻能够到达±2ppm/°C的温漂和±0.01%的精度，以及很好的长期稳定性。
3）精细金属膜电阻
精细金属膜电阻的各项指标和精细薄膜电阻相似，晶圆精细金属膜电阻有被贴片精细薄膜电阻替代的趋向，但插脚的精细金属膜电阻依然是主流的低本钱的精细电阻威廉希尔官方网站 。和精细薄膜电阻一样，由于调阻会形成热点效应，影响电阻的稳定性和牢靠性。
4）精细线绕电阻
作为最早的精细电阻威廉希尔官方网站 ，高精细的线绕电阻温漂能够做到±1ppm/°C，且精度能够做到±0.001%，这是薄膜和厚膜电阻没有方法做到的。好的精细线绕电阻其阻值能够做到接近50M，合适超精细高阻值的应用。由于其他电阻威廉希尔官方网站 的开展，精细线绕电阻趋于被淘汰的边缘，由于其价钱昂贵，有电感等缺陷。
