电子管的定义及应用

2009年11月09日 14:57 www.obk20.com 作者:佚名 用户评论(0

电子管的定义及应用

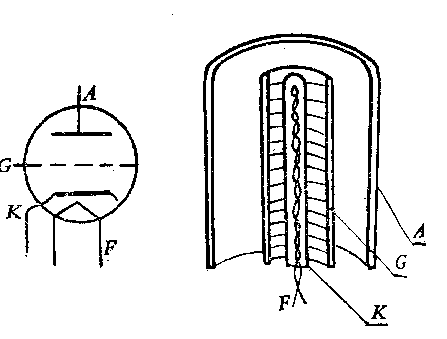

   基本电子管一般有三个极,一个阴极(K)用来发射电子,一个阳极(A)用来吸收阴极所发射的电子,一个栅极(G)用来控制流到阳极的电子流量.阴极发射电子的基本条件是:阴极本身必须具有相当的热量,阴极又分两种,一种是直热式,它是由电流直接通过阴极使阴极发热而发射电子;另一种称旁热式阴极,其结构一般是一个空心金属管,管内装有绕成螺线形的灯丝,加上灯丝电压使灯丝发热从而使阴极发热而发射电子,现在日常用的多半是这种电子管(如图所示).

由阴极发射出来的电子穿过栅极金属丝间的空隙而达到阳极,由于栅极比阳极离阴极近得多,因而改变栅极电位对阳极电流的影响比改变阳极电压时大得多,这就是三极管的放大作用.换句话说就是栅极电压对阳极电流的控制作用.我们用一个参数称跨导(S)来表示.另外还有一个参数μ来描述电子管的放大系数,它的意义是说明了栅极电压控制阳流的能力比阳极电压对阳流的作用大多少倍.dzg.gif (5103 字节)
   为了提高电子管的放大系数,在三极管的阳极和控制栅极之间另外加入一个栅极称之为帘栅极,而构成四极管,由于帘栅极具有比阴极高很多的正电压,因此也是一个能力很强的加速电极,它使得电子以更高的速度迅速到达阳极,这样控制栅极的控制作用变得更为显著.因此比三极管具有更大的放大系数.但是由于帘栅极对电子的加速作用,高速运动的电子打到阳极,这些高速电子的动能很大,将从阳极上打出所谓二次电子,这些二次电子有些将被帘栅吸收形成帘栅电流,使帘栅电流上升这会导致帘栅电压的下降,从而导致阳极电流的下降,为此四极管的放大系数受到一定而限制.
   为了解决上述矛盾,在四极管帘栅极外的两侧再加入一对与阴极相连的集射极,由于集射极的电位与阴极相同,所以对电子有排斥作用,使得电子在通过帘栅极之后在集射极的作用下按一定方向前进并形成扁形射束,这扁形电子射束的电子密度很大,从而形成了一个低压区,从阳极上打出来的二次电子受到这个低压区的排斥作用而被推回到阳极,从而使帘栅电流大大减少,电子管的放大能力得而加强.这种电子管我们称为束射四极管,束射四极管不但放大系数较三极管为高,而且其阳极面积较大,允许通过较大的电流,因此现在的功放机常用到它作为功率放大.思维稿

电子电路中的反馈电路
      反馈电路在各种电子电路中都获得普遍的应用,反馈是将放大器输出信号(电压或电流)的一部分或全部,回授到放大器输入端与输入信号进行比较(相加或相减),并用比较所得的有效输入信号去控制输出,这就是放大器的反馈过程.凡是回授到放大器输入端的反馈信号起加强输入原输入信号的,使输入信号增加的称正反馈.反之则反.按其电路结构又分为:电流反馈电路和电压反馈电路.正反馈电路多应用在电子振荡电路上,而负反FFK.gif (1389 字节)馈电路则多应用在各种高低频放大电路上.因应用较广,所以我们在这里就负反馈电路加以论述.负反馈对放大器性能有四种影响:
1.负反馈能提高放大器增益的稳定性.
2.负反馈能使放大器的通频带展宽.
3.负反馈能减少放大器的失真.
4.负反馈能提高放大器的信噪比.
5.负反馈对放大器的输出输入电阻有影响.
      图F1是一种最基本的放大器电路,这个电路看上去很简单,但其实其中包含了直流电流负反馈电路和交流电压负反馈电路.图中的R1和R2为BG的直流偏置电阻,R3是放大器的负载电阻,R5是直流电流负反馈电阻,C2和R4组成的支路是交流电压负反馈支路,C3是交流旁路电容,它防止交流电流负反馈的产生.
一.直流电流负反馈电路.
晶体管BG的基极电压VB为R1和R2的分压值,BG发射极的电压VE为Ie*R5那么BG的B、E间的电压=VB-VE=VB-Ie*R5.当某种原因(如温度变化)引起BG的Ie ↑则VE↑,BG基发极的电压=VB-VE=VB-Ie*R5↓这样使Ie↓.使直流工作点获得稳定.这个负反馈过程是由于Ie↑所引起的,所以属于电流负反馈电路.其中发射极电容C3是提供交流通路的,因为如果没有C3,放大器工作时交流信号同样因R5的存在而形成负反馈作用,使放大器的放大系数大打折扣.
二.交流电压负反馈电路
交流电压负反馈支路由R4,C4组成,输出电压经过这条支路反馈回输入端.由于放大器的输出端的信号与输入信号电压在相位上是互为反相的,所以由于反馈信号的引入削弱了原输入信号的作用.所以是电压负反馈电路.R4是控制着负反馈量的大小,C4起隔直流通交流的作用.当输入的交流信号幅值过大时,如果没有R4和C4的负反馈支路,放大器就会进入饱和或截止的状态,使输出信号出现削顶失真.由于引入了负反馈使输入交流信号幅值受到控制,所以避免了失真的产生.思维稿

阻抗匹配的基本原理
   右图中R为负载电阻,r为电源E的内阻,E为电压源。由于r的存在,当R很大时,电路接近开路状态;而当R很少时接近短路状态。显然负载在开路及短路状态都不能获得最大功率。
根据式:
从上式可看出,当R=r时式中的式中分母中的(R-r)的值最小为0,此时负载所获取的功率最大。所以,当负载电阻等于电源内阻时,负载将获得最大功率。这就是电子电路阻抗匹配的基本原理。
