电位器3266 - 电位器3266和3296区别主要在哪里_3266/3296电位器参数

2018年03月04日 16:30 网络整理 作者: 用户评论(0

电位器3266

3296电位器的威廉希尔官方网站 参数:

电位器性能:

阻值范围(Ohms) :10~2M 欧 Ω

阻值偏差: ±10%

阻值变化特征: B

终端电阻: ≤1%R or 2Ω

接触电阻变化: ≤3%R or 3Ω

绝缘电阻: R1≥1GΩ

耐电压:101.3Kpa 600V,8.5Kpa 250V

有效电行程 : 25± 2turns

环境特征:

额定功率(最高工作电压300V):+70℃ 0.25W,+125℃ ow

工作温度范围: -55℃ ~+125℃

温度系数: ±200ppm/℃

温度变化:△R≤±2%R,△(Uab/Uac)R≤±2%

碰撞:390m/s2,4000次 , △R≤±2%R

振动:10~500Hz,0.75mm or98m/s,6h△R≤±1%R,△(Uab/Uac)≤±2%

气候顺序: △R≤±3%R,R1≥100MΩ 70℃电气耐久性:0.5W,1000h △R≤±3%R

机械耐久性:50cycles,△R≤±3%R

稳态湿热:△R≤±3%R,R1≥100MΩ

物理特征:

总机械性能: 28± 2turns

起动力矩: ≤36mN•m

止档力矩: ≥36 mN•m

标准包装:50pcs/管

3296电位器作用

一、用作电流控制

二、用作变阻器

三、用作分压器

3296电位器引脚接法:

所有电位器引脚接法都可以通过对应的规格书很直接的体现出来,3296电位器也不例外,3296电位器引脚接法跟3296系列下面对应的型号规格书是相对应的。3296电位器一共包括3296w、3296X、3296Y、3296Z等四个型号,每个型号对应的规格书如下:

电位器3266和3296区别主要在哪里_3266/3296电位器参数

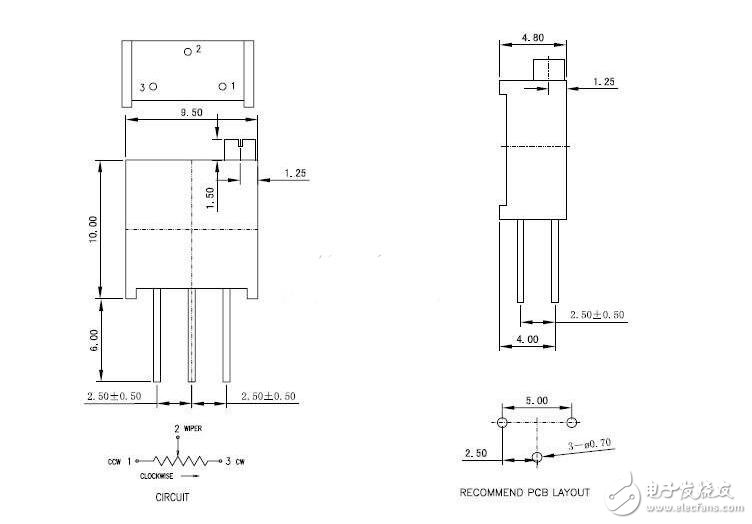

3296Y引脚接法

电位器3266和3296区别主要在哪里_3266/3296电位器参数

3296Z引脚接法

电位器3266和3296区别主要在哪里_3266/3296电位器参数

3296X引脚接法

电位器3266和3296区别主要在哪里_3266/3296电位器参数

3296Z引脚接法

电位器3266和3296区别主要在哪里

通过了解电位器3266和3296的参数封装以及引脚接法等等,电位器3266和3296区别主要是3296是精密多圈电位器,而3266不是。
