(一)合成碳膜电位器:是目前使用最多的一种电位器。其电阻体是用碳黑、石墨、石英粉、有机粘合剂等配制的混合物,涂在胶木板或玻璃纤维板上制成的。
优点:分辨率高、阻值范围宽;
缺点:滑动噪声大、耐热耐湿性不好。
品种:有普通合成碳膜电位器、带开关小型合成碳膜电位器、单联带开关(无开关)电位器、双联同轴无开关(带开关)电位器、双联异轴无开关(带开关)电位器、小型精密合成碳膜电位器、推拉开关合成碳膜电位器、直滑式合成碳膜电位器、精密多圈合成碳膜电位器等。
(二)金属膜电位器:其电阻体是用金属合金膜、金属氧化膜、金属复合膜、氧化钽膜材料通过真空威廉希尔官方网站 沉积在陶瓷基体上制成的。
优点:分辨率高、滑动噪声较合成碳膜电位器小;
缺点:阻值范围小、耐磨性不好。
(三)线绕电位器:其电阻体是由电阻丝绕在涂有绝缘材料的金属或非金属板上制成的。
优点:功率大、噪声低、精度高、稳定性好;
缺点:高频特性较差。
品种:有普通线绕电位器、普通多圈线绕电位器、精密多圈线绕电位器、直滑式精密多圈线绕电位器、函数式精密多圈线绕电位器等。
(四)实心电位器:是用碳黑、石墨、石英粉、有机粘合剂等配制的材料混合加热后,压在塑料基体上,再经加热聚合而成。
优点:分辨率高、耐磨性好、阻值范围宽、可靠性高、体积小;
缺点:噪声大、耐高温性差。
品种:可分为小型实心电位器、直线式实心电位器、对数式实心电位器。
(五)单圈电位器与多圈电位器:
单圈电位器:它的滑动臂只能在不到3600的范围内旋转,一般用于音量控制;
多圈电位器:它的转轴每转一圈,滑动臂触点在电阻体上仅改变很小一段距离,其滑动臂从一个极端位置到另一个极端位置时,转轴需要转动多圈。一般用于精密调节电路中。
(六)单联电位器与双联电位器:
单联电位器:由一个独立的转轴控制一组电位器;
双联电位器:通常是将两个规格相同的电位器装在同一转轴上,调节转轴时,两个电位器的滑动触点同步转动。也有部分双联电位器为异步异轴。
(七)带开关电位器:在电位器上附加有开关装置。开关与电位器同轴,开关的运动与控制方式分为旋转式和推拉式两种。
用途:多用于黑白电视机中作音量控制兼电源开关。小型旋转式带开关电位器主要用于半导体收音机或其它小型电子产品中作音量控制(或电流、电压调节)兼电源开关。
种类:开关位数有单刀单掷、单刀双掷和双刀单掷。
(八)直滑式电位器:其电阻体为长方条形,它是通过与滑座相连的滑柄作直线运动来改变电阻值的。
用途:一般用于电视机、音响中作音量控制或均衡控制。
(九)贴片式电位器:也称片状电位器,是一种无手动旋转轴的超小型直线式电位器,调节时需使用螺钉旋具等工具。
种类:分为1. 单圈电位器;
2. 多圈电位器 ——属精密电位器,有立式与卧式两种结构。
(十)步进电位器:由步进电动机、转轴电阻体、动触点等组成。动触点可以通过转轴手动调节,也可由步进电动机驱动。
常用电位器的结构特点二
电 位 器
电位器是一种可调电阻,也是电子电路中用途最广泛的元器件之一。它对外有三个引出端,其中两个为固定端,另一个是中心抽头。转动或调节电位器转动轴,其中心抽头与固定端之间的电阻将发生变化。2.2.1 电位器的性能指标
电位器与电阻器的性能指标含义在标称阻值、允许偏差、额定功率等方面是一致的,除此之外还有如下指标。
1. 阻值变化规律
阻值变化规律是指电位器旋转角度(或行程)与作为分压器使用时输出电压的关系。常见电位器的阻值变化规律有线性变化型、指数变化型、对数变化型。
2.滑动噪声
当电刷在电阻体上滑动时,电位器中心端与固定端之间的电压出现无规则的起伏,这种现象称为电位器的滑动噪声。它是由材料电阻率分布的不均匀以及电刷滑动时接触电阻的无规律变化引起的。
3.分辨力
对输出量可实现的最精细的调节能力。线绕电位器的分辨力较差。
4.极限电压
电位器在短时间内能承受的最高电压。
5.机械耐久性
通常以旋转(或滑动)多少次为标志,是表示电位器使用寿命的指标。
2.2.2 几种常用电位器型号与规格
1.有机实芯电位器

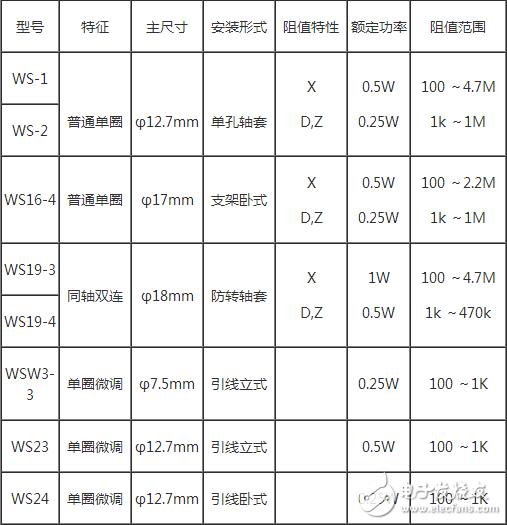

由导电材料与有机填料、热固性树脂配制成电阻粉,经过热压,在基座上形成实芯电阻体。该电位器的特点是结构简单、耐高温、体积小、寿命长、可靠性高,广泛用于焊接在电路板上作微调使用;缺点是耐压低、噪声大。几种常用的有机实芯电位器性能指标见表2-6所示。
表2-6 常用有机实芯电位器的性能指标
2.线绕电位器

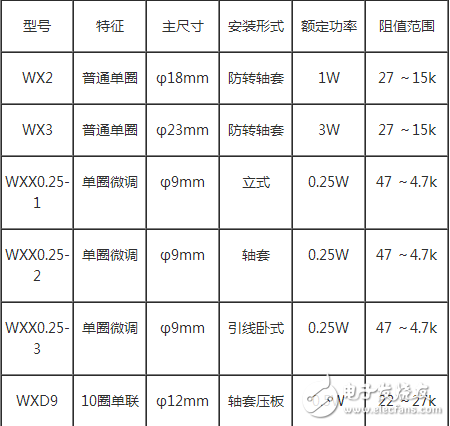

用合金电阻丝在绝缘骨架上绕制成电阻体,中心抽头的簧片在电阻丝上滑动。线绕电位器用途广泛,可制成普通型、精密型和微调型电位器,且额定功率做的比较大、电阻的温度系数小、噪声低、耐压高。常用的线绕电位器性能指标见表2-7。
表2-7 常用线绕电位器的性能指标
3.合成膜电位器

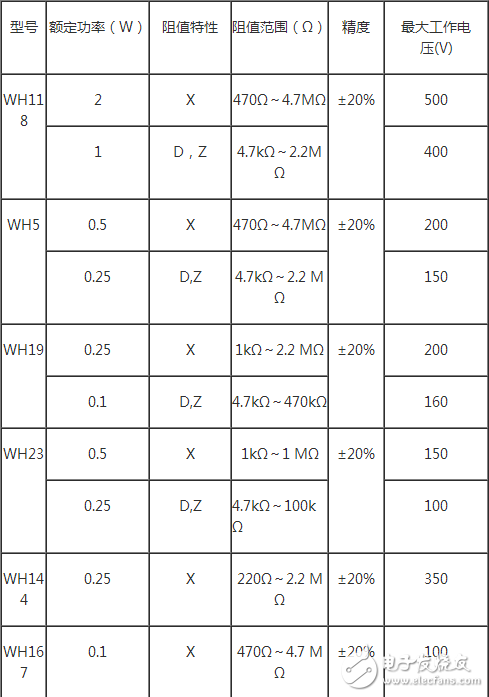

在绝缘基体上涂敷一层合成碳膜,经加温聚合后形成碳膜片,再与其他零件组合而成。这类电位器的阻值变化连续、分辨率高、阻值范围宽、成本低。但对温度和湿度的适应性差,使用寿命短。常用合成膜电位器的性能指标见表2-8。
表2-8 常用合成膜电位器的性能指标
4.多圈电位器
多圈电位器属于精密电位器。它分有带指针、不带指针等形式,调整圈数有5圈、10圈等数种。该电位器除具有线绕电位器的相同特点外,还具有线性优良,能进行精细调整等优点,可广泛应用于对电阻实行精密调整的场合。
