1、概述
电力变送器是一种将电网中的电流、电压、频率、功率、功率因数等电参量,经隔离变送成线性的直流模拟信号或数字信号装置。产品符合GB/T13850-1998、IEC-688标准。
2、国内主要品牌及型号
国内电力变送器生产厂家、型号品牌繁多,主要常见的产品有:深圳亚特尔PROEXS32,PROU31/U32/U33、PROi31/i32/i33、PROF31、PROL31、PROP31/Q31、PROS32、PRODi31/Du31;丹东华通测控ET-700、ET-700 P1/Q1、ET-700 P3/Q3、ET-700 P4/Q4、ET-700 I1/V1、ET-700 I2/V2、ET-700 I3/V3;昆明阳光PM9871A、PM9873A、PM9873WH、PM9871C;上海二工BA800-A/I、BA800-A3/I3、BS800-A3/A4、BQ800-A3/A4、BH800-A、BF800-A;南自电力仪表S3(T)、S4(T)、N3、N4系列电量及非电量变送器0.2级、0.5级;上海安科瑞BD-AI电流变送器、BD-AV电压变送器,BD-3I3三相电流变送器、BD-3V3、BD-4V3三相电压变送器、BD-3E、BD-4E、BD-4EA电能脉冲变送器(综合电量变送器)、BD-F频率变送器、BD-3P、BD-4P有功变送器、BD-3Q、BD-4Q无功功率变送器、BD-3P/Q、BD-3P/Q/I组合电力变送器、BD-PF功率因数变送器;杭州祥正海盐涵普FP0W201、FPK201、FPW/K201、FPWA201、FPKA201、FPVX/FPAX、FPVR/FPAR、FPPF、FPPL、FPF、FPD-1、FPD-2、FPDH-1、FPDH-2、FPT-1、FPT-2、GPW201、GPK201、GPW/K201、GPWH201、GPKH201、GPWWH201、GPKKH201、GPWK201,GPV/GPA、GPVX/GPAX、GPPF、GPF、GPWKA201、GPWA201、GPKA201;斯菲尔JD194-BS4I、JD194-BS4I3T、JD194-BS4P、JD194-BS4U、JD194-BS3/4P、JD194-BS4P/4Q、JD194-BS4H;江阴东瑞JD204I、JD204I2、JD204I3、JD204U、JD204U2、JD204U3、JD204P、JD204Q、JD204F、JD204H;江阴科达KDY-1IB、KDY-1UB、KDY-1FB、KDY-1IB3、KDY-2IB、KDY-2UB、KDY-1HB、KDY-1QB、KDY-1PB、KDY-1UB3、KDY-1P/QB4、KDY-1EB4;广州汉光JA866-AI、JA866-DI、JA866-AU、JA866-DU、JA866-3I3、JA866-3U3、JA866-4U3、JA866-3P、JA866-3Q、JA866-3P/Q/I、JA866-4P4、JA866-4Q、JA866-PF、JA866-H;斯贝特SAA单相交流电流变送器、SAA3三相交流电流变送器、SDA直流变送器、SAV单相交流电流变送器、SAV3、SAV4三相交流电压变送器、SDV直流电压变送器、SAP有功功率变送器、SAQ无功功率变送器、SAPQ有功无功组合变送器、SWH、SQH有功无功电度变送器、SACOS功率因数变送器、SAF频率变送器等等。
3、主要威廉希尔官方网站 指标
型号 威廉希尔官方网站 |
BD-DI BD-DV |
BD-TR BD-TRA |
BD-AI BD-AV |
BD-3I3 BD-3V3 BD-4V3 |
BD-3P BD-3Q BD-3P/Q/I |
BD-4P BD-4Q BD-4P/Q/I |
BD-3E BD-4E BD-4EA |
BD-PF BD-F |
||
精度等级 |
0.5级,0.2级 |
|||||||||
输入 |
信号 |
DC 4~20mA, 0~20 mA DC 0~10V, 0~75mV DC 0~300V |
PT100 |
AC 0~1A、0~5A AC 0~120V、0~300V、0~500V |
AC 1A、5A AC 100V、220V、380V |
|||||
过载 |
电流:持续1.2倍,瞬时电流10倍/1秒;电压:持续1.2倍,瞬时电压2倍/1秒 |
|||||||||
频率 |
45Hz~65Hz |
|||||||||
输出 |
信号 |
DC 4~20mA、0~20mA、0~5V、0~10V、 |
||||||||
负载 |
电流输出时&le600&Omega,电压输出时&ge1000&Omega |
|||||||||
选配功能 |
/ |
/ |
RS485通讯 |
/ |
/ |
/ |
RS485 通讯 |
/ |
||
AC 85V~265V/DC 100V~350V |
||||||||||
温度漂移系数 |
0.5级时&le200ppm/℃,0.2级时&le100ppm/℃ |
|||||||||
响应时间 |
<400ms |
|||||||||
绝缘电阻 |
&ge100M&Omega |
|||||||||
工频耐压 |
辅助电源/输入/输出2kV/1min,50Hz |
|||||||||
环境 |
温度 |
工作:-10℃~55℃ 储存:-25℃~70℃ |
||||||||
湿度 |
&le93%RH,不结露,无腐蚀性气体场所 |
|||||||||
海拔 |
&le2500m |
|||||||||
安装方式 |
TS35mm导轨或螺钉固定 |
|||||||||

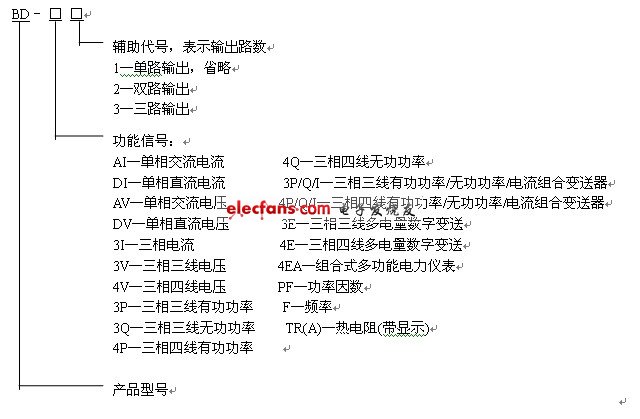

4、型号说明

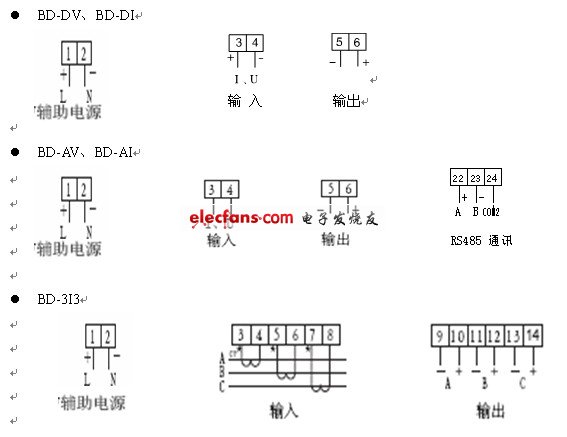

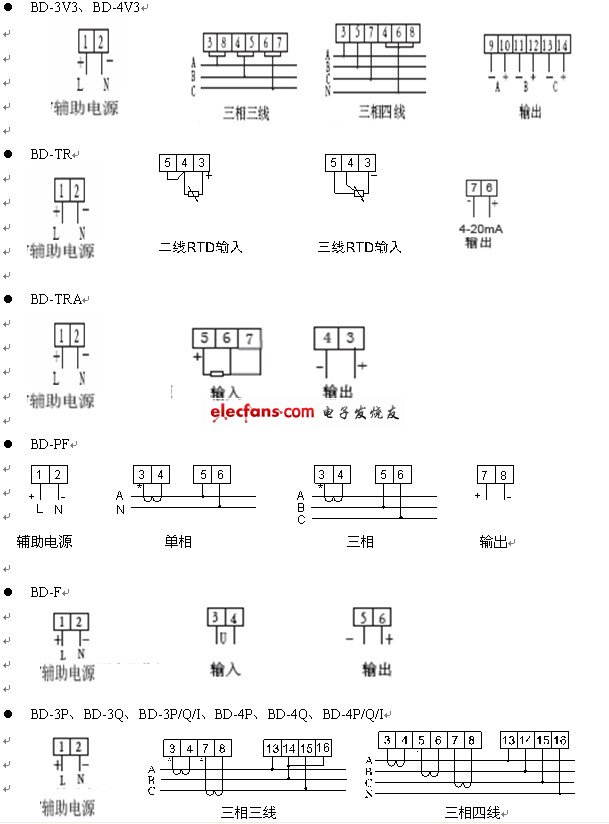

5、接线端子
附件:4路变送输出对应关系
变送输出 |
测量对象 |
对应关系 |
A01 |
P |
4-20mA对应0-866W |
A02 |
Q |
4-20mA对应0-866Var |
A03 |
Ia |
4-20mA对应0-5A |
A04 |
PF |
4-20mA对应0-1 |
6、外形尺寸
BD-AI、BD-AV、BD-DI、BD-DV、BD-TR外形尺寸如图1所示:

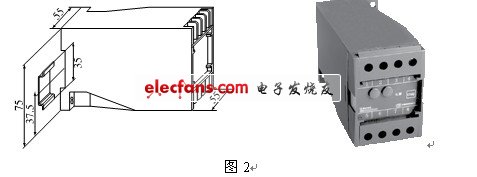

BD-PF、BD-F、BD-TRA外形尺寸如图2所示:

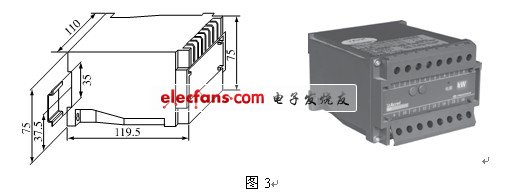

BD-3I3、BD-3V3、BD-4V3、BD-3P、BD-3Q、BD-3P/Q/I、BD-4P、BD-4Q、BD-4P/Q/I、BD-3E、BD-4E的外形尺寸如图3所示:
BD-4EA外形尺寸如图4所示:
注:BD-4EA组合式多功能电力仪表主要适合于GCK、GCS、MNS等低压抽屉柜的出线回路中,特别是电器元件排列较为紧凑的场合。产品由信号采集处理部分(即BD-4E)和显示器组成,BD-4E安装在内部导轨上,显示器安装在柜体面板上。功能与ACR220E一致。
