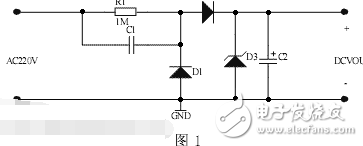

图１是电容降压电源中的基本形式。C1是降压电容，R1是关断电源后C1的储存电荷释放电阻，D2是半波整流二极管，D1在市电的负半周时给C1提供放电回路，D3是稳压二极管，C2是滤波电容。
图２是另一种电容降压电源的基本形式。它实际上是用图１中的稳压二极管直接取代了二极管D1，这样在市电负半周时稳压二极管正向导通给C1提供放电回路；在市电正半周时稳压二极管反向工作将输出电压稳定在允许范围内。
图３是采用全波整流的电容降压电源，它将市电的正负半周都利用起来，效率更高，可以提供比半波整流更大的电流
