2-2.电容器的发热特性数据

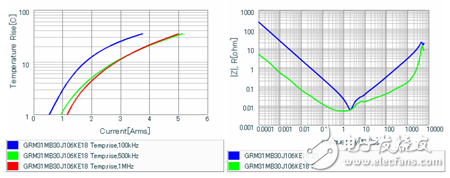

作为高介电常数的片状多层陶瓷电容器系列发热特性的测量数据,3216型10uF的B特性6.3V的发热特性数据、阻抗和ESR的频率特性如图.4所示。
图.4
表示100kHz、500kHz、1MHz中交流电流与温度上升的关系和阻抗(Z)及ESR®与频率的关系。可确认发热特性按100kHz》500kHz》1MHz的顺序逐渐变小。此外,ESR在100kHz时为10mΩ,在500kHz时为6mΩ,在1MHz时为5mΩ,可确认ESR与发热特性的密切关系。
3.发热特性数据的获取方法
发热特性数据可通过本公司的Web网站确认。

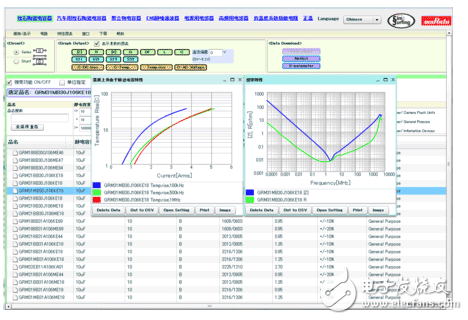

图.5为本公司提供的设计支援工具----“SimSurfing”的画面。可以通过选取型号和希望确认的项目,显示特性。还可以下载SPICE网络清单或S2P数据作为interwetten与威廉的赔率体系 用数据。请务必灵活运用到各种电子电路设计中去。
图.5
