1.利用电容器放电测电容实验原理
电容器充电后,所带电量Q与两极板间电压U和电容C之间满足Q=CU的关系。U可由直流电压表测出,Q可由电容器放电测量。使电容器通过高电阻放电,放电电流随电容器两极板间的电压下降而减少,通过测出不同时刻的放电电流值,直至I=0,作出放电电流I随时间变化的曲线,曲线下的面积即等于电容器所带电量。由C=Q/U可求出电容器的电容值。
2.利用放电时间比率来测电容
其测量原理是把被测电容和基准电容连接到同一电阻上,构成RC网络。通过测量两个电容放电时间的比率,就可以求出被测电容的电容值。测量范围从pF(10-12F)到几十个nF(10-9F),并且在寄生电容的抑制和温度稳定性方面具有极很大的优势。
3.利用单片机测脉冲来测时间常数RC再计算电容
其测量原理是把被测电容和电阻串联,构成RC网络,然后可利用这个时间常数去弄个振荡器,调好振荡信号的波形然后开始计数脉冲值,可能的周期为T=A0×RC,A0为一个常数,可通过周期可以计算出C的值。这个可以用单片机来测,理论上可以从测的值可以为N多个,大大超过前面所讲述的。

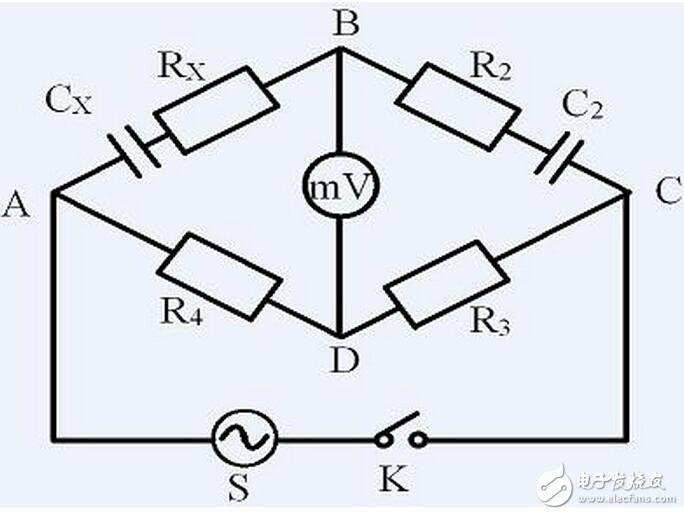

4.较为经典的,可以测电容或者电感的

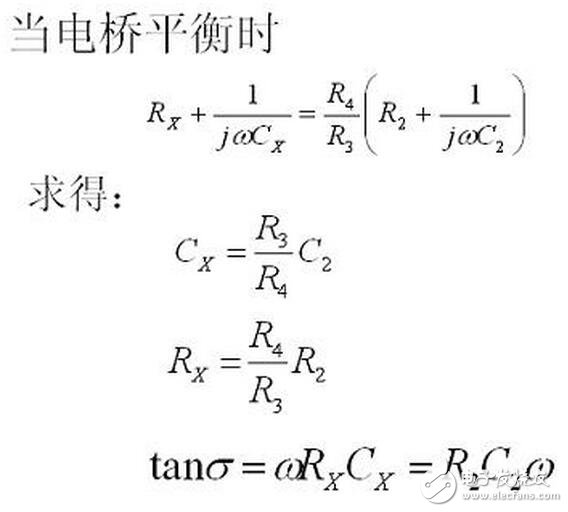

利用交流电桥的平衡原理,可以得到
RX为电容的漏电阻,CX为电容量 ,那个像6样子的东东称为电容器的损耗角,而tan6常用来表示电容器的损耗

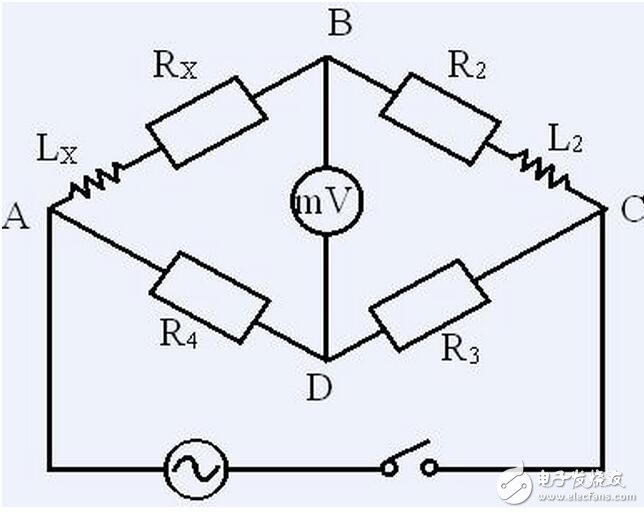

5,电感的测量
还是电桥

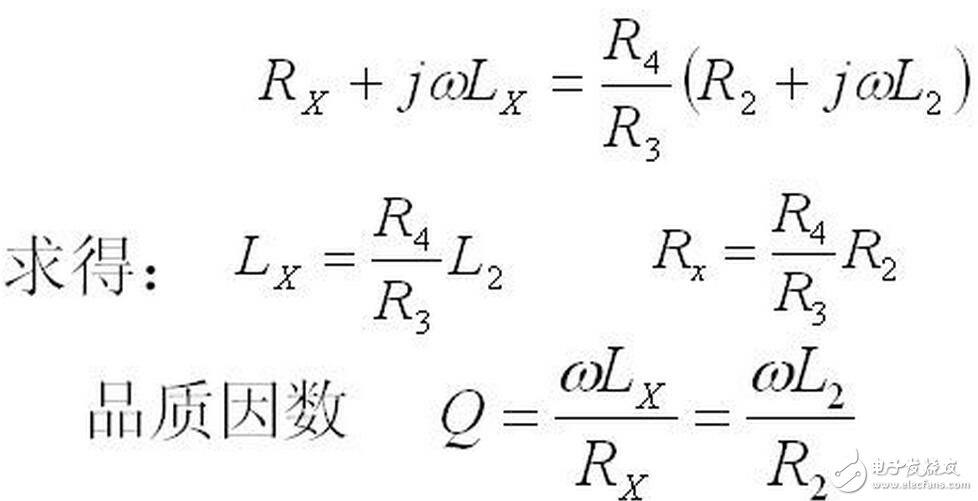

此时有
暂时收下这么多
电感短路测试设计
将常用的555集成电路接成问接反馈型无稳电路,装于万用表内的空间中,用来判断电感(如电视机的高压包)是否短路,非常方便。

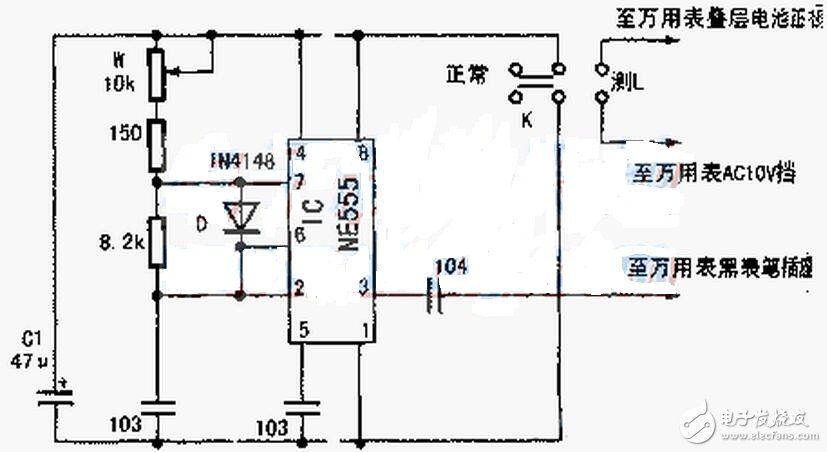

测试器电路原理如图所示。为节约空间,尽量选用小型或微型的元件。在表壳的适当位置开两个孔,安装双刀双掷开关K和电位器W。万用表本身电路不作任何改动。笔者将整个电路焊在1.5×3cm的绝缘板上.装于MF-47型万刚表内表头的一侧并用热熔胶固定,表内空间绰绰有余。
使用方法:平时,将开关K置于“正常”位置,本电路不工作,对万千表的正常使用无任何影响。当需测电感时.将万用表置AC10V挡,K拨至“测L”位置。此时,调节电位器W,万用表可有最大4~5V的电压指示,可称之为“空载电压”。将表笔接至待测电感的两端,调节电位器,使显示的电压值最大。因电感的不刚这个最人值可能大于也可能小于空载电压。实测一只25英寸彩电完好的高压包初级,谐振时最大值可至40V,可稍调偏便为测量程10V。实测一只17英寸黑自机完好的高压包初级,最大电压始终低于空载电压。测试时,再用一根导线穿过电感的磁心绕一圈,当短路这一圈导线时,显示的电压应有很明显的下降,如果下降很小甚至不下降,则可判断所测电感内部有短路。
