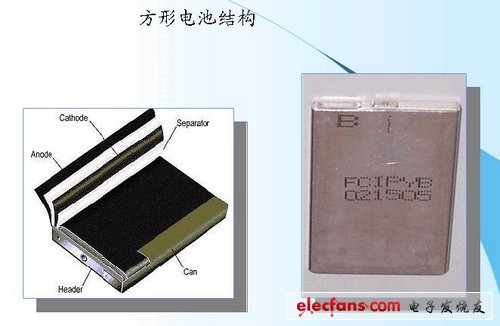

七、方形锂离子电池的结构
应用较普遍的液态锂离子电池形态，广泛的应用在各个移动电子设备的电池组里面，特别是手机电池。图右面的是sanyo生产的UP383450，即3.8mm*34mm*50mm，标称容量已经达到650mAh。
八、纽扣型锂离子电池的结构
此种可充电的锂离子电池不常见，容量不大，在几个到几十mAh之间，应用领域也不广泛。类似的产品都是采用一次性的锂电池或黄金电容。国内武汉力兴曾有类似产品，只见其介绍，本人未测试过，不知性能如何？
九、聚合物锂离子电池的结构
这就是聚合物锂离子电池的典型结构，图中的结构称为卷绕式，也有层叠式的，其外面包裹上一层复合铝箔后基本形状就象右面的图片。（注右面的聚合物锂离子典型为sony生产的UP293559，即厚度为2.9mm，长宽为35mm*59mm，不算两个极耳的尺寸）
