本文中，我们将举例说明如何使用锂离子威廉希尔官方网站 来实现电池充电器。锂离子电池充电器通常采用恒流（CC） — 恒压（CV）充电曲线。充电过程会经历几个不同的阶段，在确保电池容量充满的同时要符合特定的安全规则。CC-CV曲线包括以下几个阶段：
1. 预充
2. 激活
3. 恒流
4. 恒压
充电开始为预充阶段，以检查电池状况是否良好。在此阶段中，通常给电池提供电池容量5%到15%的少量电流，如果电池电压上升到2.8V以上，则认为电池状况良好，可以进入到激活阶段。在此阶段中，给电池提供相同的电流，但会持续更长的时间。当电池电压上升到3V以上，则启动快充，并提供等于或低于电池容量的恒定电流。当电池电压上升到完全充电电压（4.2V） 时或出现超时情况（不管哪一种情况先出现），恒流阶段结束。电池电压到达完全充电电压时，充电进入到恒压阶段，且电池电压保持恒定。要做到这一点，充电电流必须随着时间的推移而降低。这一阶段的充电过程相比于其它充电阶段而言所需的时间最长。在这个过程中，当充电电流降到“结束电流”限度以下，通常为电池容量的2%，则电池充满，充电过程结束。请注意，充电过程中每个阶段都有一个时间限制，这是一个重要的安全特性。

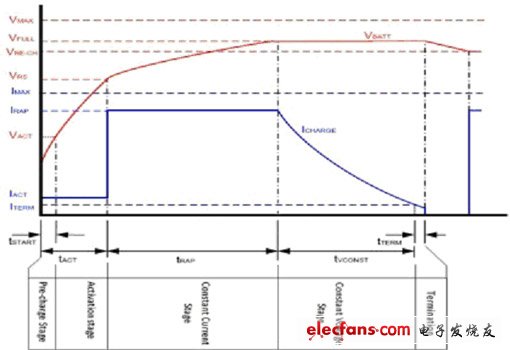

图1：锂离子电池充电曲线
为了实施这一充电曲线，必须随时了解电池电压和充电电流。此外，还要检查电池的温度。因为在充电时，电池往往会变热。如果温度超过电池的规定限额，就可能对电池造成损害。
就电池充电器的实现方案而言，用户可有两个选择。一是采用专门的电池充电器IC，二是采用更加通用的微控制器。第一种方案能快速解决问题，但其可配置性和用户界面选项（LED指示灯）有限。第二种方案采用微控制器，设计的时间会稍微长一些，但能提供可配置性选项，并且还能集成其它功能，如电池充电状态（SOC）计算以及通过通讯接口向系统中的主机处理器发送信息等。此外，微控制器不能提供充电器所必需的电源电路系统，而且还需要外部BJT或MOSFET。不过这些电源组件的成本相比于微控制器或专门的充电器IC 而言要低得多。
