锂离子电池的工作原理之图解篇

2009年11月03日 11:45 本站原创 作者:佚名 用户评论(0

锂离子电池工作原理之图解篇

锂离子电池的工作原理(1)
   从下图发现锂离子电池系统可以说是一个浓度电池,因为锂离子会由一极经由电解液跑到另一极,因此要设计一个成功的锂离子电池并使之与锂金属电池的效益相当必须符合以下几项原则:
1、在阳极的锂活性须接近1,以确定此电池的开路电位与原锂金属电池接近
2、两极的等效重量须低,如此才有应用的价值
3、锂离子在两极的扩散系数须高,以使电池在充放电时能够实时快速反应
4、两极须容易制作且无毒性,以确保价格低廉与环境保护。

此主题相关图片如下:
按此在新窗口浏览图片

锂离子电池的工作原理(2)
    在已商业化成功的锂离子电池中,其正极与负极皆使用层状化合物,而这些层状化合物必须要能够容许锂离子的进出,而不使材料结构发生不可逆的变化,如此才能让锂离子在充放电过程中往返于正负极之间。

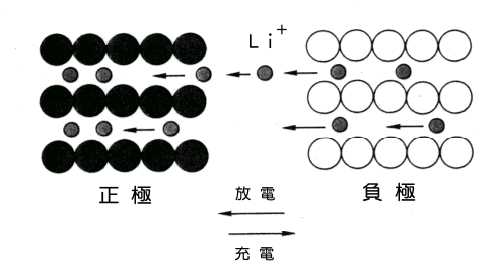

    由下图可适切地表达出这样的概念,当充电时由外界输入电能,锂离子由能量较低的正极被赶往负极中而成为能量较高的状态。进行放电时,锂离子自然地出能量较高的负极移往能量较低的正极而对外释放电能。另外,从全反应式中也可了解到整个反应过程中没有锂金属的存在,因此称之为锂离子电池。

此主题相关图片如下:
按此在新窗口浏览图片锂离子电池的工作原理(3)

此主题相关图片如下:
screen.width-333)this.width=screen.width-333" border=0>
