　　电子发烧友网核心提示：本文介绍了采用自带24位A/D转换器的MSC1210微处理器为核心器件，小波分析算法处理数据为威廉希尔官方网站 关键，并通过比较分析监护指标，利用报警、界面提示和启动声振器方式来提醒和自动采取相应措施的智能电脑胎儿监护系统。临床实验表明：该系统具有较高的检测精度、较好的实时性和精确、友好的智能控制。

　　1.引言

　　围产期和分娩过程中对胎儿进行监护，可以及时发现胎儿宫内缺氧、窘迫等危重症状，降低胎儿死亡率，提高分娩质量。传统胎儿监护系统较为复杂，功耗较高，人为干扰多，不便于家庭监护和自我监护。

　　智能胎儿监护系统选用TI公司生产的带24位A/D转换器并具有较强的interwetten与威廉的赔率体系 性能和数字处理能力的MSC1210微处理器，该微处理器把输入通道选择、缓冲、放大、增益调整、A/D转换和数字处理集成到单片电路上，仅用一片集成电路即可实现胎心率、宫缩压力和胎动次数等监护指标的数据采集和对语音器、声振器的控制。智能胎儿监控的控制依据是胎心率，如何精确及时得到胎心率是智能胎儿监护系统的控制前提。针对胎心多普勒信号具有信噪比低、非平稳的随机性特点，计算胎心率时出现1/2、2/3和2倍心率，导致控制失误，这里运用小波分析结合双重阈值算法，准确、实时得到胎心率，确保了智能控制的有效进行。

　　2.智能电脑胎儿监护系统硬件设计

　　2.1智能电脑胎儿监护系统结构

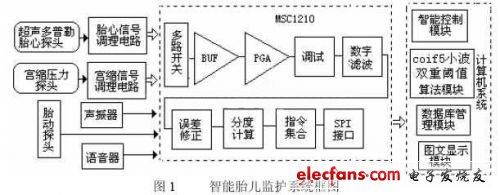

　　智能电脑胎儿监护系统框图如图1所示。主要由超声多普勒胎心探头、宫缩探头、胎动探头，胎心信号调理电路(低通滤波、绝对值运算和包络提取等)、宫缩压力信号调理电路、语音控制、声振器、MSC1210微处理器和计算机处理系统组成。以MSC1210和计算机处理系统为核心。

　　MSC1210控制监护指标的采集和通信，接收电脑命令控制语音器和声振器。计算机系统实现智能控制、通信控制、数据处理算法、监控显示等功能模块。
