全新高性能STM32 F-2微控制器产品系列

　　意法半导体(ST)日前宣布针对工业控制、消费电子、医疗电子、智能楼宇等众多市场应用，推出全新STM32 F-2微控制器产品系列。旨在通过整合90nm制程与自适应实时存储器加速器(ART Accelerator)，实现处理器与存储器之间的互动优化以及闪存代码执行零等待状态，从而将Cortex-M3架构的处理性能发挥到极致。

　　ST全球微控制器市场部经理Renaud Bouzereau介绍说，当以120MHz速度从闪存执行代码时，STM32 F-2的处理性能最高可达150 DMIPS，动态功耗188uA/MHz，相当于在120MHz时消耗22.5mA电流。为了进一步降低功耗，F-2还采用了宽电源电压范围，以及先进的低功耗模式和VBAT支持功能，实时时钟(RTC)开启时的功耗小于1uA，备用电池供电的4KB SRAM存储保护功能开启时的功耗小于1uA。此外，WLCSP64小封装1.65V至3.6V，其它四种封装(LQFP64、LQFP100、LQFP144、UFBGA176)1.8V至3.6V。

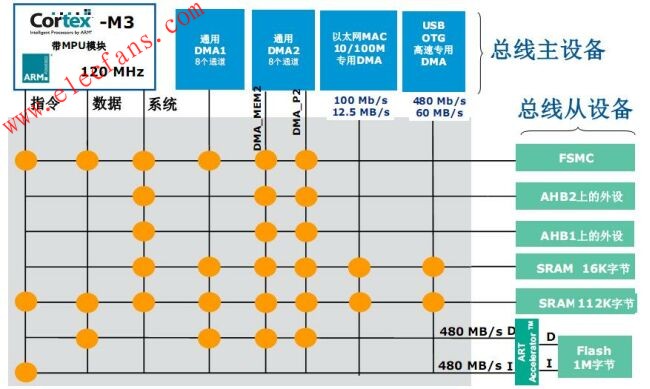

　　值得关注的是，此次ST在F-2系列中采用了7层多路AHB总线矩阵和16条DMA通道，并在总矩阵上配置两个独立的SRAM存储器，可以从不同的总线主设备同时访问存储器。意在确保在多个高速外设同时工作时，架构也能连续地高效运行。

　　“这是Cortex-M3处理器在这个频率下的最高性能。”ST华东地区微控制器与微处理器市场部经理曹锦东表示，“除内置现有Cortex-M3市场上最大容量的闪存外，F-2系列还加强了对视频影像、设备互连、安全加密、音频以及控制应用的支持。”

　　外设方面，F-2系列采用音频级架构，内置先进锁相环(PLL)和数据同步电路的I2S和USB接口，以及528字节一次性编程(OTP)存储器，可存储重要数据，如以太网MAC地址或密钥;同时，F-2还支持CMOS成像传感器并行接口、2个USB 全速 OTG接口(其中一个通过专用DMA支持USB高速)、具有IEEE1588 PTP硬件支持的以太网 10/100 MAC层接口、 2个CAN 2.0B active、可支持Compact Flash、SRAM、PSRAM、NOR闪存、NAND闪存的60MHz外部存储器接口以及液晶显示器。

　　为了进一步增强性能，F-2还配置了2个电机控制定时器、12个通用定时器、2个32位定时器、3个每秒200万次采样速率的12位模数转换器和1个12位数模转换器;以及加密/哈希加密处理器、interwetten与威廉的赔率体系 真随机数发生器和加密模块，包括AES 128、192、256、Triple DES、HASH(MD5, SHA-1)硬件加速。

　　F-2产品子系列

　　STM32F205提供128 KB至1 MB的闪存、最高128KB的SRAM、USB On-The-Go(OTG)全速/高速接口以及LQFP64、LQFP100、LQFP144或WLCSP64封装选项。除主要外设外，该系列还整合多个定时器、模数转换器、数模转换器、串行接口、2个CAN2.0B端口、液晶显示器接口、可支持Compact Flash、SRAM、PSRAM、NOR闪存和NAND闪存的60MHz外部存储器接口、实时时钟(RTC)、CRC计算单元以及模拟真随机数发生器。

　　STM32F207 整合了全速USB OTG接口、以太网10/100 MAC以及8-14位相机传感器并行接口。其中以太网MAC支持MII和RMII接口协议，硬件支持 IEEE1588精确时间协议;相机并行接口在27MHz下支持27 MB/s，在48MHz频率下支持48 MB/s，可以连接一个CMOS相机传感器。STM32F207采用LQFP100、LQFP144和UFBGA176封装。

　　STM32F215和STM32F217内置加密安全处理器，提供AES 128/192/256、Triple DES和HASH(MD5, SHA-1)协议的硬件加速功能。拥有512 KB和1 MB两种闪存容量选择。

　　F-2不但与现有的STM32 F-1和L-1两大系列的引脚和软件相互兼容，还可使用STM32系列产品广泛的开发工具、软件以及支持，包括各种编译器和集成开发环境(IDE)。目前，STM32 F-2系列已开始提供样片，产品预计于2011年第一季度全面供货。与此同时，ST还决定进一步扩展基于ARM Cortex-M架构的32位STM32系列产品发展蓝图，计划于2011年推出基于ARM Cortex-M4和Cortex-M0架构的新型微控制器系列。
