AD9268: 16位、125 MSPS/105 MSPS

AD9268: 16位、125 MSPS/105 MSPS/80 MSPS、1.8 V、双通道模数转换器

AD9268是一款双通道、16位、125 MSPS模数转换器(ADC)，设计用来支持需要高性能、低成本、小尺寸且具多功能性的通信应用。

这款双通道ADC内核采用多级、差分流水线架构，并集成了输出误差校正逻辑。每个ADC均具有宽带宽、差分采样保持interwetten与威廉的赔率体系输入放大器，支持用户可选的各种输入范围。集成基准电压源可简化设计。占空比稳定器可用来补偿ADC时钟占空比的波动，使转换器保持出色的性能。

ADC输出数据可以直接路由至两个外部16位输出端口，这些输出可以设置为1.8 V CMOS或LVDS。

需要时，灵活的省电选项可以明显降低功耗。

设置与控制编程利用三线式SPI兼容型串行接口来完成。

AD9268采用64引脚LFCSP封装，额定温度范围为−40°C至+85°C工业温度范围。

产品聚焦

片内抖动选项通过低功耗模拟输入改善SFDR性能。
专有差分输入在最高300 MHz的输入频率下仍保持出色的信噪比(SNR)性能。
采用1.8 V单电源供电，而数字输出驱动器采用一个独立的电源供电，以支持1.8 V CMOS或LVDS输出。
标准串行端口接口(SPI)支持各种产品特性和功能，例如：数据格式化（偏移二进制、二进制补码或格雷码）、时钟DCS使能、省电模式、测试模式以及基准电压模式等。
与AD9258引脚兼容，使16位产品可轻松迁移至14位产品。AD9268还与面向较低采样速率、低功耗应用的AD9251、AD9231和AD9204系列产品（计划于2009年5月发布）引脚兼容。

应用

通信
分集无线电系统
多模式数字接收机(3G)
GSM、EDGE、W-CDMA、LTE、
CDMA2000、WiMAX、TD-SCDMA
I/Q解调系统
智能天线系统
通用软件无线电
宽带数据应用
超声设备

AD9268,pdf datasheet (Analog-to-Digital Converter (ADC))

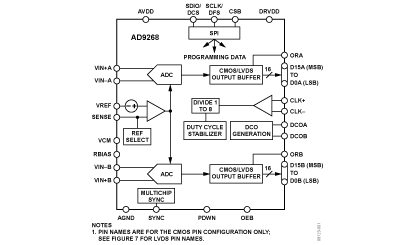

AD9268功能框图
