IC-ICE2QS02 Infineon高性能数字PWM

IC-ICE2QS02  Infineon高性能（真正实现高效）数字PWM IC

ICE2QS02数字控制功能简介：
与interwetten与威廉的赔率体系 电源管理IC相比，数字IC 可以实现设计更灵活、集成度更高且允许更大生产公差的系统解决方案。本文将介绍可提高系统性能的用于准谐振反激式控制器的数字电路，在能源问题受到越来越广泛关注的今天，大部分电源标准不仅规定了满载时的效率‧而且还规定了整个负载范围内的平均效率。例如，(1)能源之星2.0（Energy Star 2.0）：规定的平均效率为87%、数字降频方法可以更方便地提高平均效率，另外，数字电路可以更精确地模拟非线性的最大输入功率极限曲线。(2)英飞凌新型ICE2QS02G 控制器：将这些数字特性与其他必要功能融合在一起，为客户提供卓越的系统解决方案。

在满载和轻载工作条件下，MOSFET分别在电压Vds的第一个和第七个波谷的谷底导通，如图1所示，在轻载工作条件下，开关频率被有效地降低到一个相当低的水平，同时谷底的开关动作仍可有效进行，从而确保了轻载时的高效率。

ICE2QS02功能特点：
‧内建数字式软启动电路
‧准谐振工作模式
‧负载的变化依靠数字式控制方式
‧输入欠压保护电路
‧过载保护时间调节电路
‧过载保护间歇时间调节电路
‧输出过压保护琐死功能可选

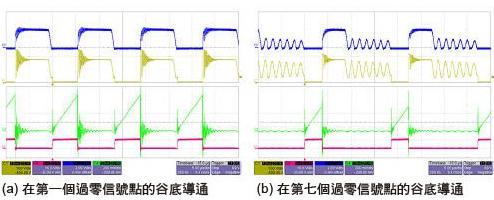

图 1：数字降频使MOSFET在不同的过零信号点导通

设计实例：
介绍了一个采用ICE2QS02G的80W准谐振反激式开发板，其输入电压范围为交流85~265V，输出额定功率为80W，输出电压/电流为20V/4A，在低电压和满载条件下的开关频率设定为67kHz。

设计技巧：
除ICE2QS02G中采用的数字降频策略外，较高的反射电压也对准谐振反激式产品设计比较有利，因为较高的反射电压可以在降低峰值电流的同时提供更长的占空比、实现真正的零电压开关并显著降低次侧电压应力。英飞凌的800V CoolMOS产品在提高阻断电压的同时，降低了传导损耗和开关损耗，从而可以优化变压器的设计，在实现更高效率的同时，改善其EMI性能。

效率测试效果：

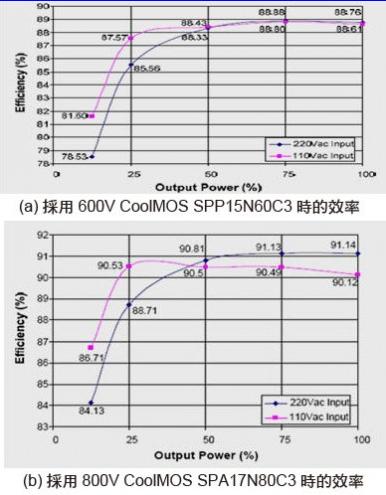

图 2： 采用不同电压等级的CoolMOS®的变换器的效率

典型应用电路介绍：
