魅蓝Note5拆解：魅族如何兼顾外观与做工？

　　近日，魅族发布了新一代魅蓝Note5智能手机，主打“快的更漂亮，薄的更持久”，售价899元起，是一款兼顾外观与性价比的出色千元机。那么，魅蓝Note5做工怎么样？作为Note3的升级版，做工工艺有所提升，今天我们就来通过魅蓝Note5拆机图解评测，深入手机内部看做工、结构与产品质量吧。

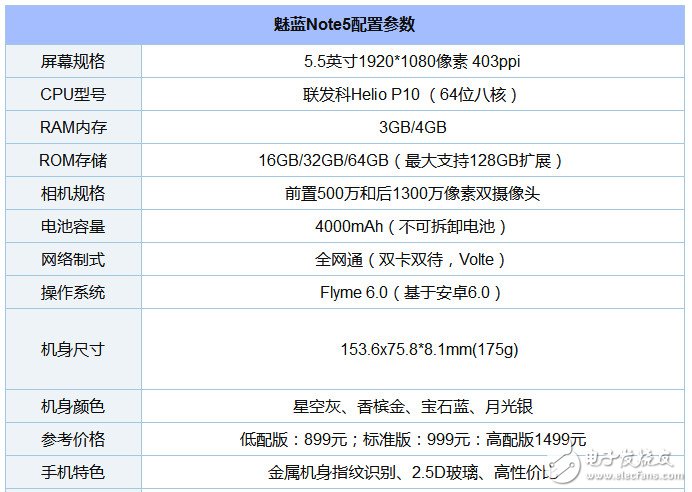

　　拆机之前，简单了解下魅蓝Note5的配置与外观部分，具体如下。

　　作为经典前作魅蓝Note3的升级版，新一代魅蓝Note5虽然处理器没变，不过升级了内存，另外还加入了快充支持，此外外观工艺采用了类似魅蓝E的CNC金属+纳米注塑天线设计，一体感更强，手感也有所提升。

　　正面

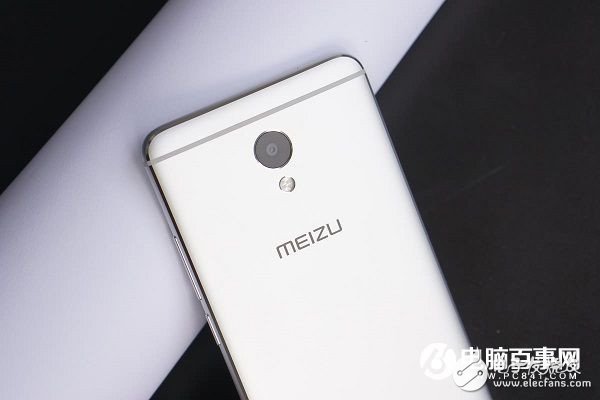

　　魅蓝Note5正面外观变化不大，依旧是2.5D弧形玻璃+mBack Home键设计，背面则配备CNC金属与纳米注塑天线设计，外观虽然变化不大，但机身硬度更高，并且手感更好。

　　背面

　　侧面

　　以下是魅蓝Note5拆机图解全过程：

　　拆机工具：

　　螺丝刀、吸盘、撬棒、拨片、自带卡针等。

　　拆机全过程：

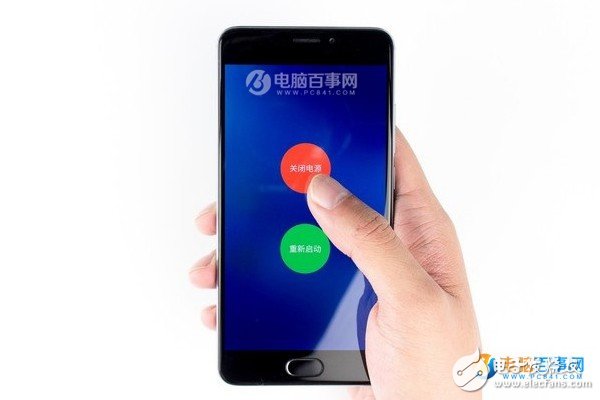

　　1、首先将魅蓝Note5关机，如图所示。

　　关机

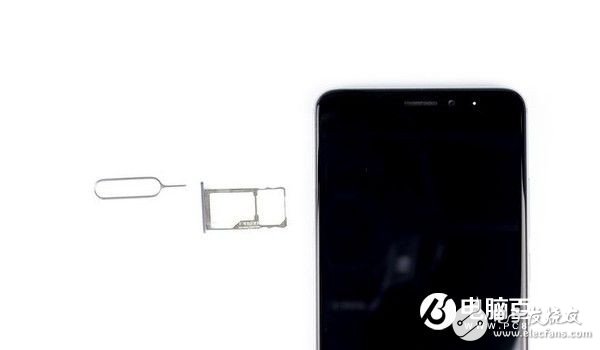

　　2、然后使用卡针，将魅蓝Note5机身侧面的SIM卡托取下来，如图所示。

　　去卡托

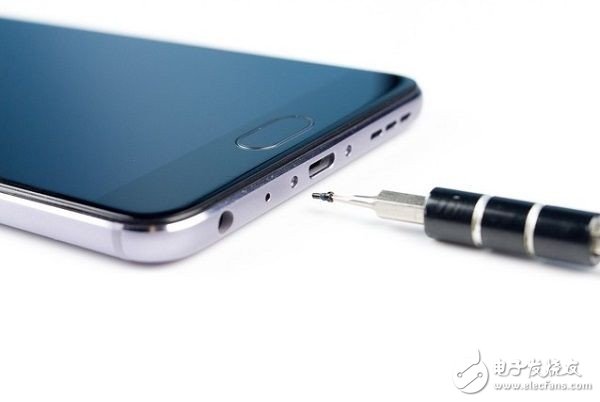

　　3、魅蓝Note5和Note3类似，底部有2颗固定螺丝，之后需要借助螺丝刀将底部2颗五角螺丝拆卸下来，如图所示。

　　拆卸底部螺丝

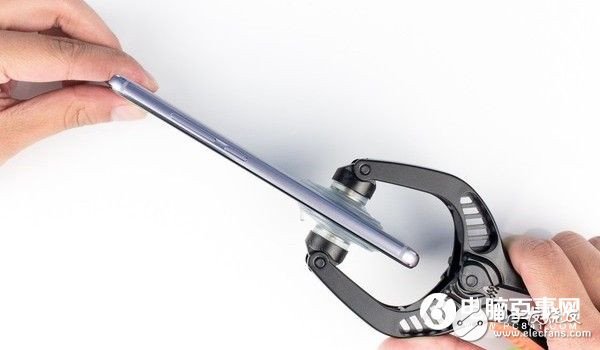

　　4、接下来使用专业吸盘工具辅助开启分离屏幕，没有专业吸盘的用户，也可以使用普通吸盘+翘棒协助拆机。

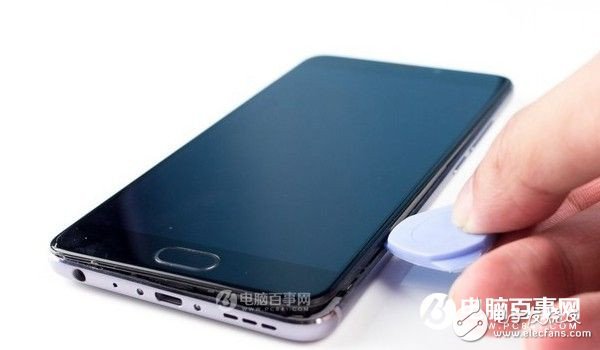

　　具体的思路是，先使用吸盘从魅蓝Note5屏幕底部附近拉起一条缝隙后使用拨片插入，慢慢的沿着缝隙划开，就可以分离后盖了，如图所示。

　　注意：千万不可硬翘、硬掰，这样可能会损害内部部件或者损坏屏幕及划伤机壳影响使用和美观度。

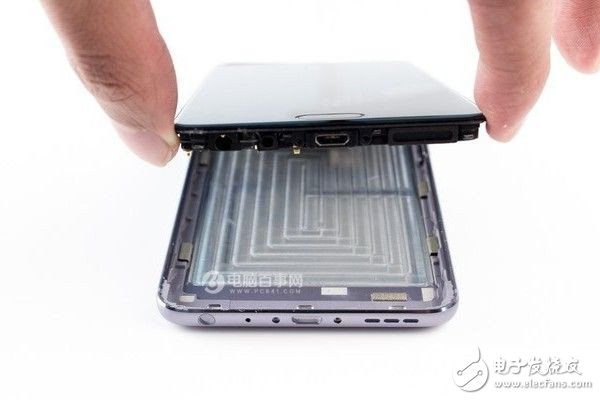

　　5、等固定的扣卡都划开后便可以轻松打开，使机壳分离了，如图所示。

　　打开后盖

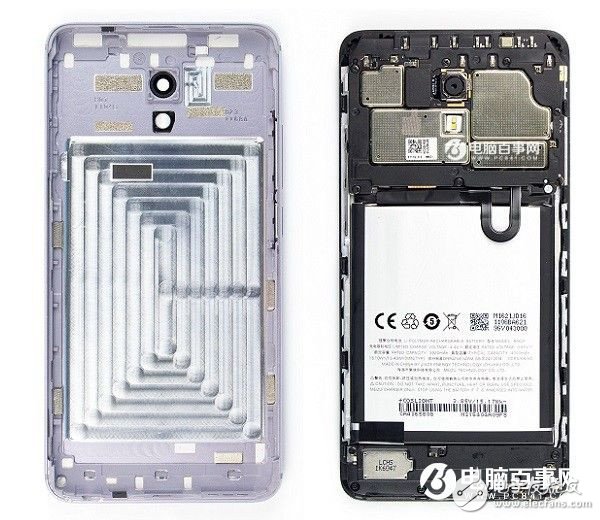

　　6、之后就可以看到内部结构了，魅蓝Note5机身设计依然采用三段式设计，顶部主板，中部电池，底部小板。该机采用纳米全金属一体机身设计，机壳的结构强度使得与屏幕的衔接更为紧固，为了增大空间在电池对应的地方还做了CNC工艺做薄处理。全金属后盖上光秃秃的，除了必要的信号溢出塑料，没有别的东西。

　　魅蓝Note5内部结构

　　魅蓝Note5金属后盖采用纳米全金属一体机身设计，机壳内部四周都注塑了塑料，这可能是为了使得机壳与屏幕衔接更加紧密牢固，还有就是加固了机身的硬度，及对摔落减少撞击对主板的冲击了，为了增大空间在电池对应的地方还做了CNC工艺做薄处理。

　　后盖特写

　　魅蓝Note5后盖上的按键设计也非常合理，金属按键黏贴在硅胶垫上，然后固定在机壳相应的凹槽中，这样按键既不会出现晃动，也不会使用起来那么僵硬，同时拆解维修也不会出现掉落带来困扰。

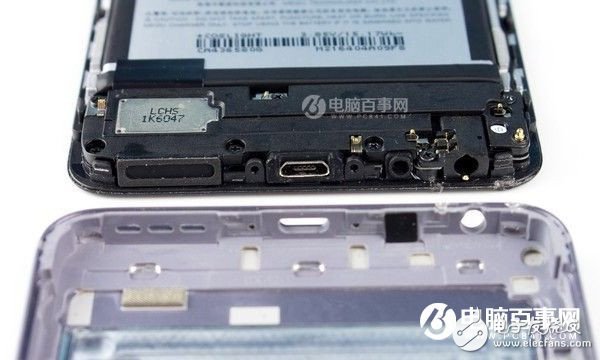

　　魅蓝Note5内部采用了常见的三段式设计，上部为大板，下部小板与小组件部分，机身底部主要有扬声器、数据口、麦克、耳机孔等小部件，如图所示。

　　7、主板拆解

　　魅蓝Note5的主板采用了七颗梅花螺丝固定，而且主板上螺丝固定的还有一个塑料挡板。这东西可以保护主板上的电子元件不和金属后盖进行接触，防止短路，也能在手机摔落的时候，对电子元件进行一定程度的保护。挡板成本不高，高的是形状、厚度、位置的设计，千元机上根本没多少有，大部分会出现高端机上——毕竟那上面的原件贵的多了。能配一块这东西，就证明两点：一，这手机内部做工比其他同级别手机要好一到两个档次；二，手机更加稳固耐用。

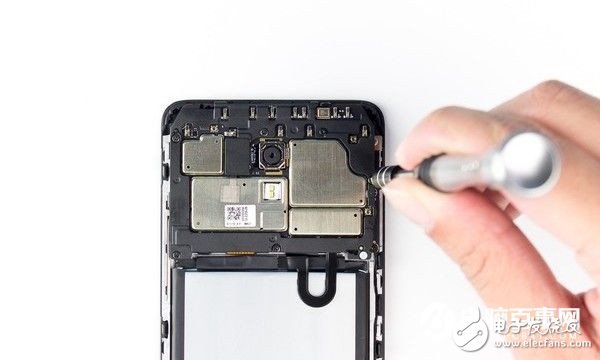

　　接下来我们用准备好的螺丝刀一一卸下主板上的固定螺丝，其中一颗螺丝上有易碎贴，这说明继续拆机会失去保修服务，普通用户请慎重。

　　主板螺丝拆卸

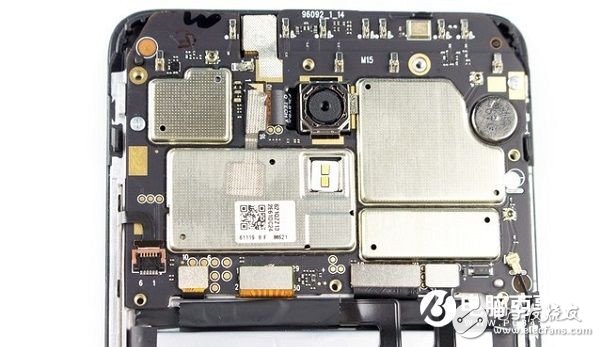

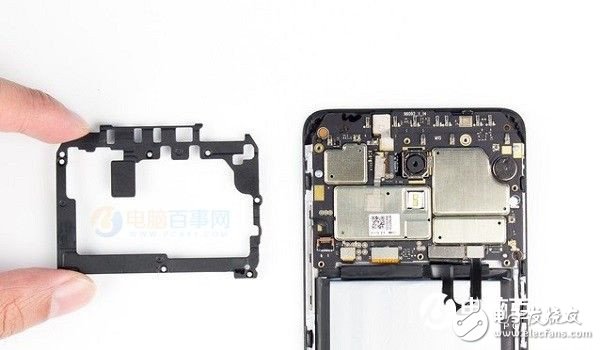

　　螺丝卸掉后用手取下这块塑料挡板，取下挡板后可以看到主板上的裸露的元件和BTB以及ZIF连接座，如图所示。

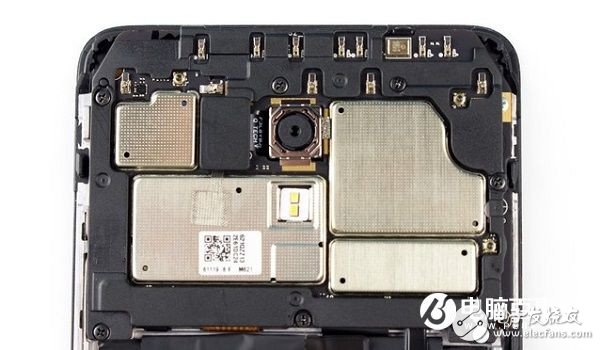

　　主板上btb和zif连接器一共有七处，从右到左分别为：电池、尾插、显示屏、触控芯片、按键、剩下两处就是摄像头。电池的排线使用了U型设计，过渡更缓，对于比用90度直角设计的更安全，能减少排线出现的接触不良、排线折断等问题。尾插的btb接口是不是这些连接器中最大的？那是因为魅蓝Note5支持快充，尾插排线除了需要负责数据传输之外，还得负责传输充电进来的高电压、传输到主板上进行转换，所以，尾插排线比普通的千元机更宽、尾插接口更大。

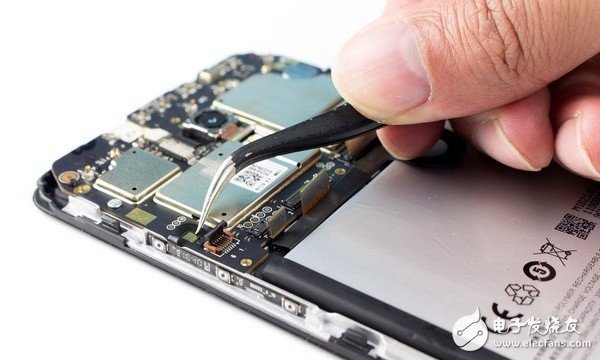

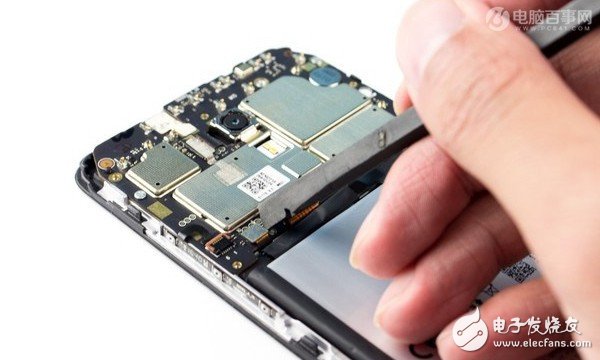

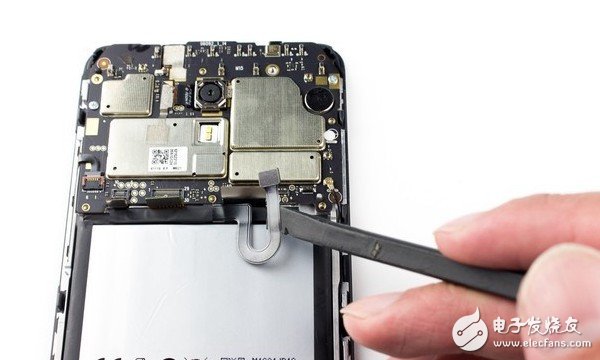

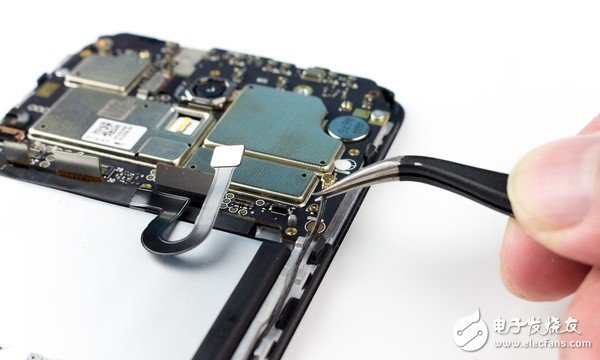

　　接下来我们使用绝缘撬棒一一断开这些btb和zif连接器，如图所示。

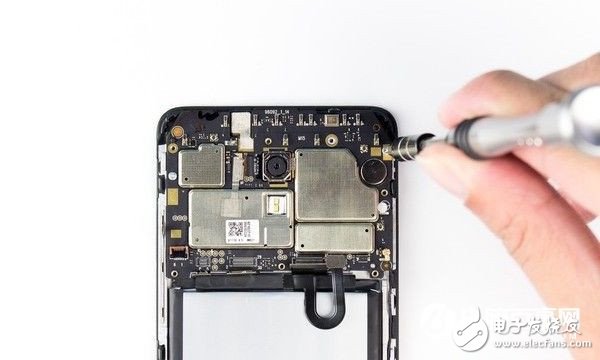

　　继续拆卸主板上的一颗比较隐藏的内部固定螺丝，如图所示。

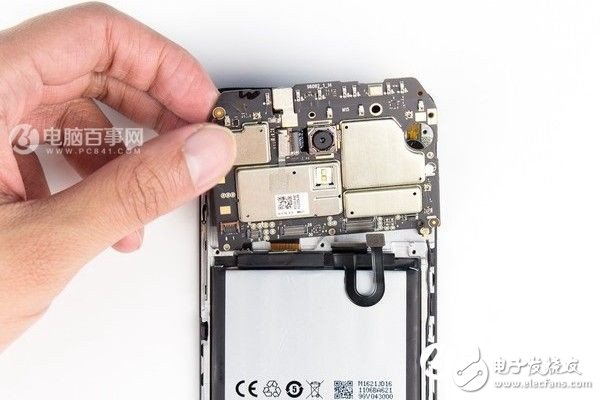

　　之后就可以轻松的将魅族Note5内部上部核心大主板直接取下来了，如图所示。

　　图为拆卸下来的主板正面特写，CPU芯片屏蔽罩上方有散热石墨，对手机散热有所帮助。

　　接下来我们拆卸主板上的摄像头。前置摄像头和后置摄像头，只需要撬起接口就能卸下来。后置摄像头好像比普通的1300万摄像头要大一圈。值得一提的是，这两个摄像头，接口位置都有一块延伸出来的薄胶纸，前置摄像头更是后面也有一块。这胶纸的用处就是更好的固定摄像头，让摄像头接口不会因为某些情况而接触不良。虽然这一块胶纸挺小的，不太起眼，不过这样的细节魅族都注意到了，对于产品的态度也没谁能比了。

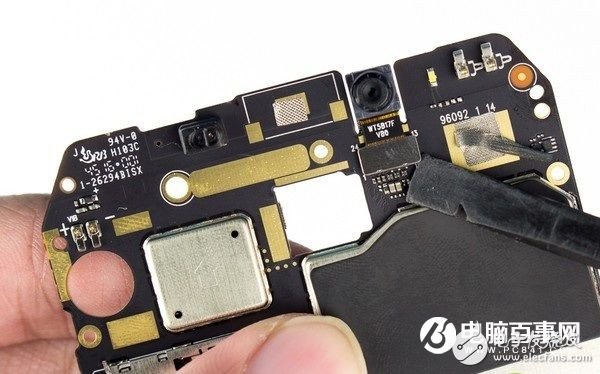

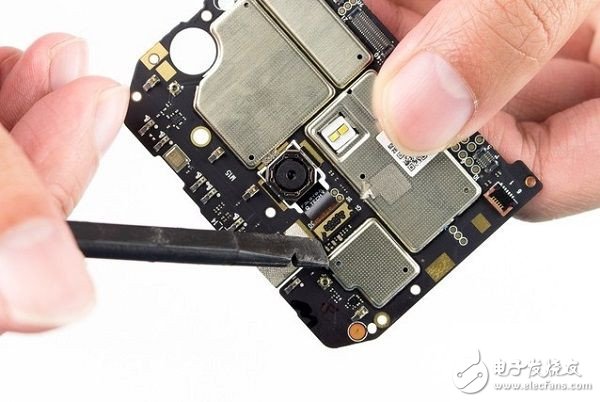

　　下面是魅蓝Note5前后摄像头拆卸，这个比较简单，使用翘棒撬开即可，如图所示。

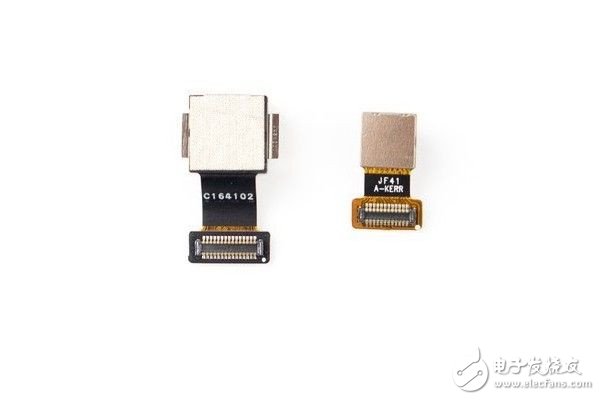

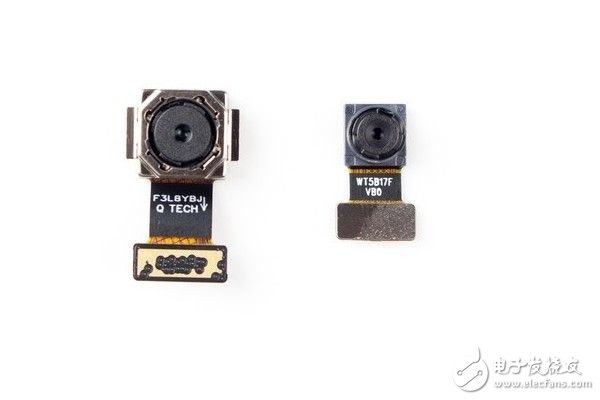

　　下图为拆卸下来的魅蓝Note5前后摄像头特写，前置500万和后置1300万像素（索尼IMX258传感器，支持PDAF相位对焦）。

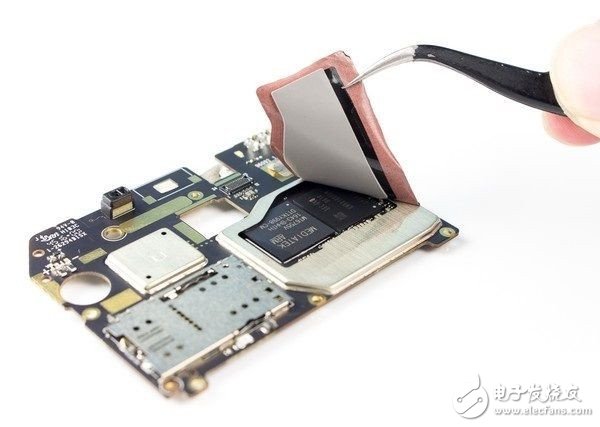

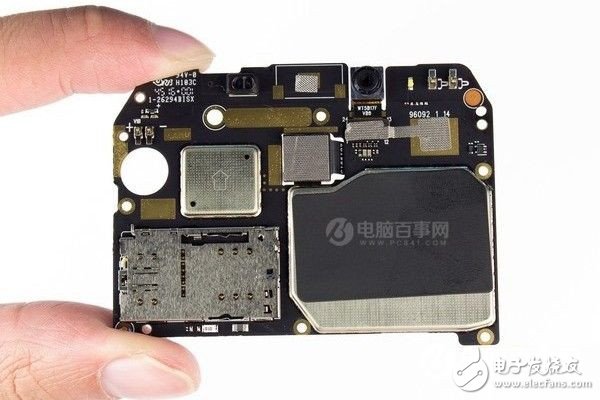

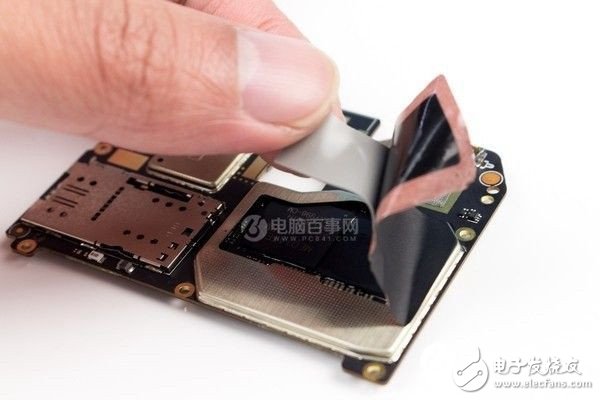

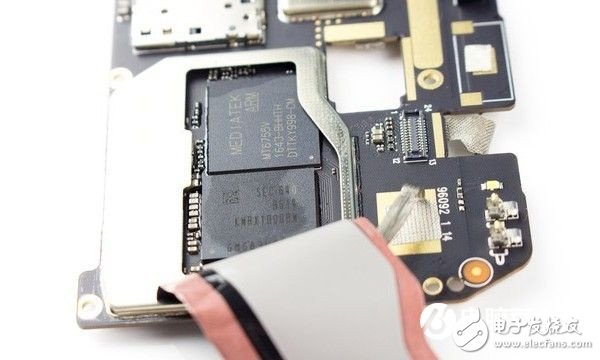

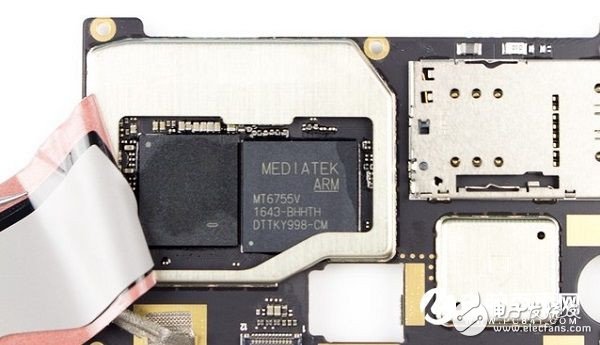

　　取下摄像头后我们来看看主板背面都有什么，主板的背面有一块sim卡/内存卡卡槽，可以读取sim卡或者内存卡。右边这块屏蔽罩内应该就是处理器/运存了，这个地方采用的不是封闭金属盖，而是金属镂空罩，用镊子掀开后可以看到，使用石墨烯贴纸和导热硅脂覆盖保护，处理器发热大加了一块导热硅脂和石墨散热膜上去辅助散热。

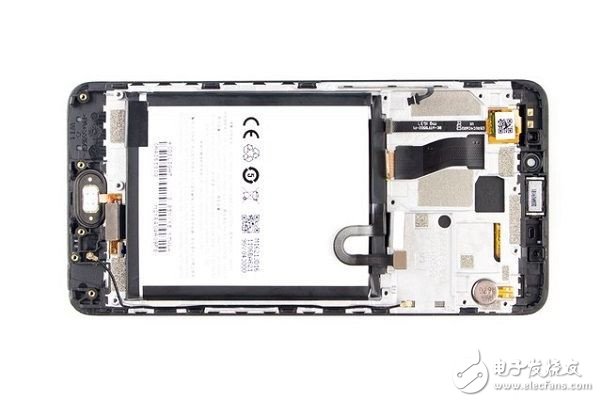

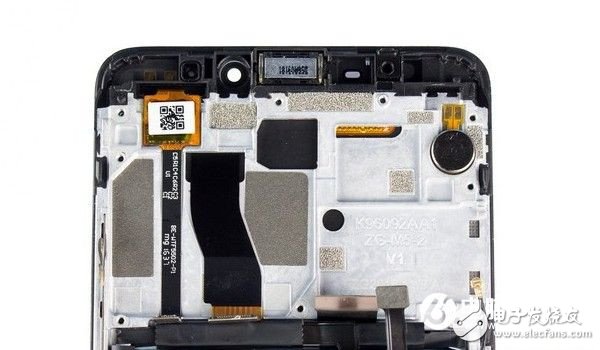

　　8、取下主板可以看到主板底部的部分，屏幕排线和触控排线都走了一段路，右边的震子牢牢的固定在对应的凹槽中，采用触点和主板相连，顶部的扬声器也固定在相应的凹槽中，除此没有多余的部件。

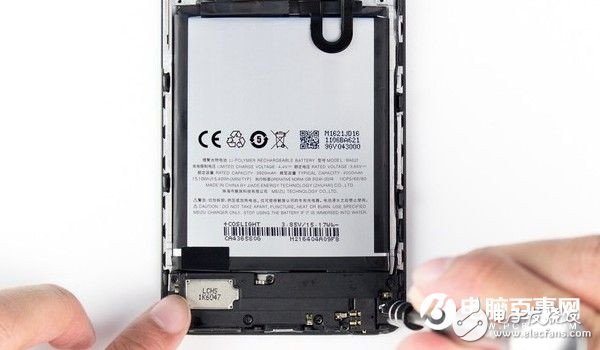

　　首先使用螺丝刀一一拆卸固定的十字螺丝

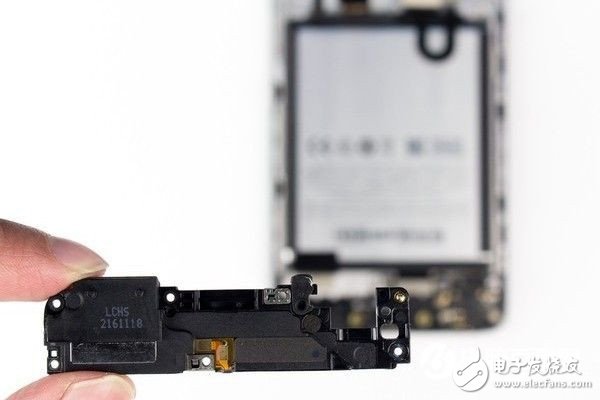

　　取下后的音腔保护挡板；

　　取下后的音腔保护挡板反面，如图所示。

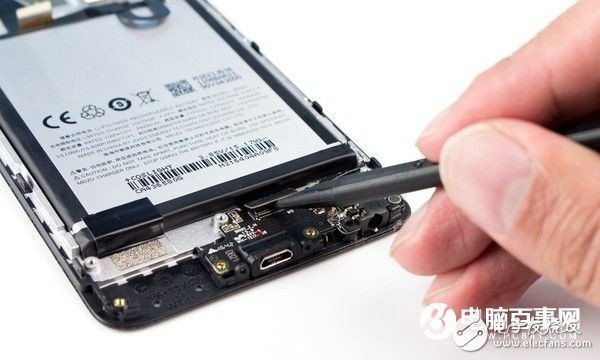

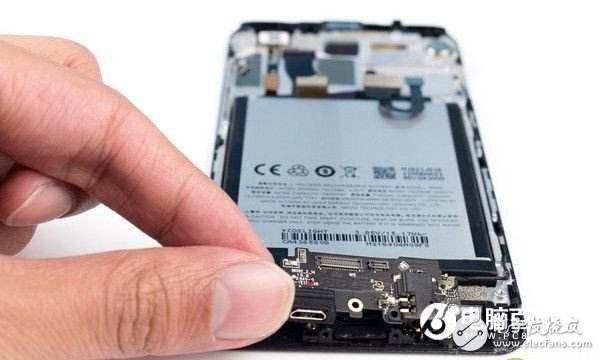

　　使用绝缘撬棒断开尾插btb连接器，接下来用手取出小板。

　　取下小板后可以看到Micro usb插口上有一个保护胶套，可以辅助固定插口、保护插口使用时不和其他原件进行接触。耳机插口直接焊接整合到尾插上了，没有采用触点或者btb/zif连接。

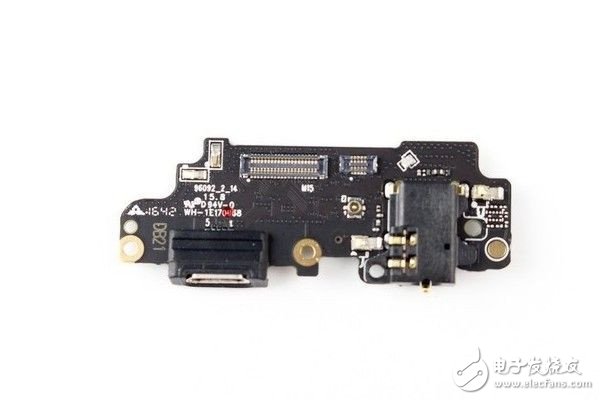

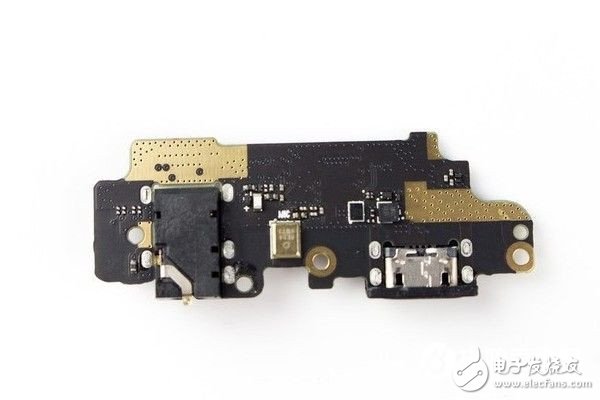

　　魅蓝Note5底部小板正反面特写

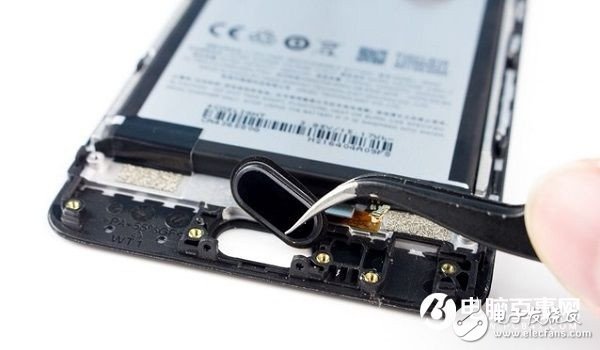

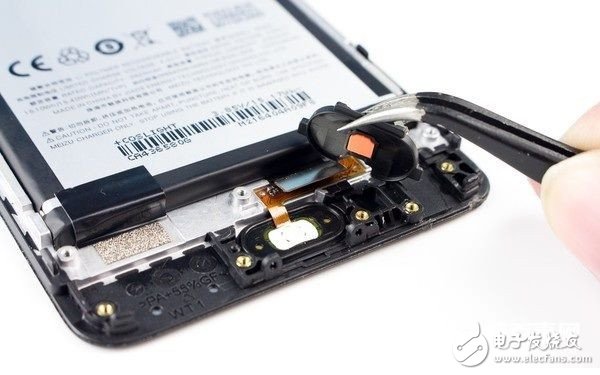

　　9、接下来拆解Home键，Home键在尾插下。这个Home键还有一块塑料块进行固定，并且作为按压时的支撑物品、保护尾插不受力。Home键动作的相关信号如轻触、按压、识别指纹等，通过排线传输到尾插上，再通过尾插排线传输给主板。由于Home键黏贴在屏上面这里就不拆下了。

　　10、接下来就是拆解电池部分了，电池设计采用了易拉胶带，拆解更为方便。

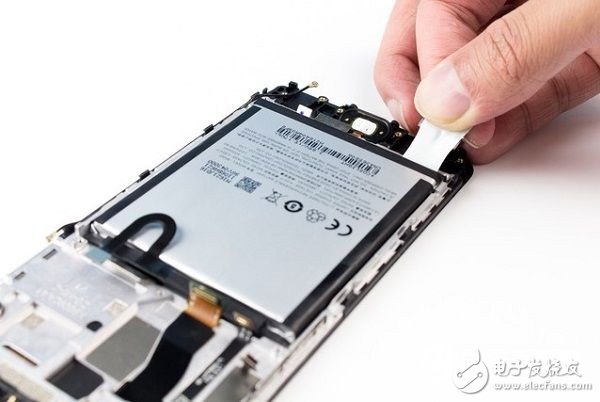

　　用手撕开魅蓝Note5内部电池底部的易拉胶带的贴纸头，然后用力向外拉。待所有的易拉胶带全部拉出，电池就可以轻松取出来了。

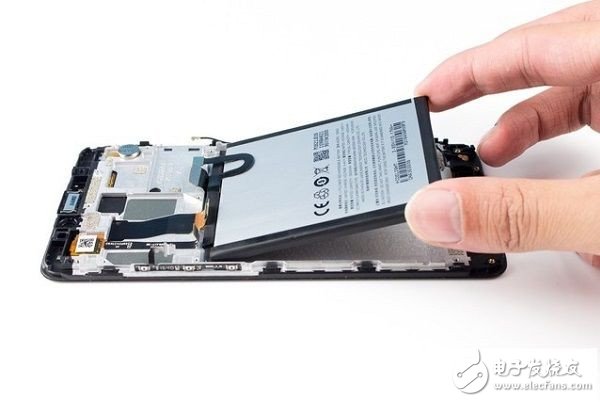

　　拉出易拉胶带后用手取出电池。

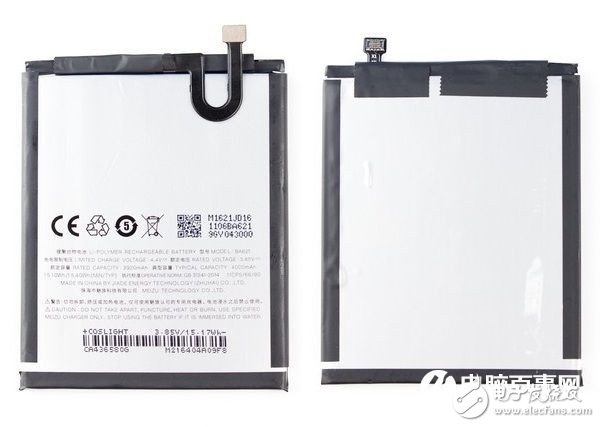

　　魅蓝Note5内置了4000mAh大容量电池，并支持18W大功率快充，对于一款千元机来说，既具备长续航，有配备高效快充，这点还是非常难得的。

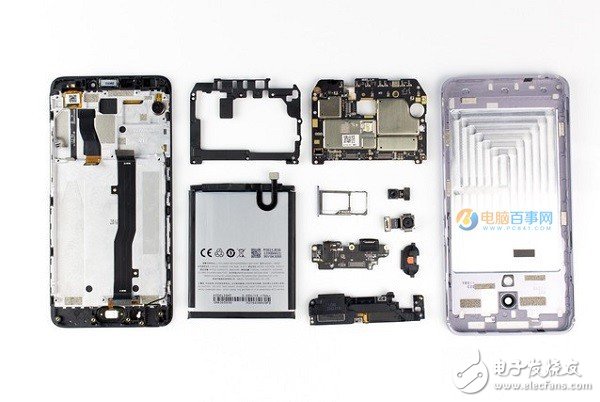

　　文章最后来一张魅蓝Note5拆机全家福，如图所示。

　　魅蓝Note5拆机全家福

　　拆机评测总结：

　　通过拆解评测不难发现，魅蓝Note5的纳米全金属一体机身令整机的结构强度以及与屏幕的衔接更为紧固，为了增大电池的空间甚至还把对应位置通过CNC工艺做薄处理，不过我们在其内部也发现了一些节约成本的设计，例如摄像头连接器与主板的固定就是通过一块导电胶带来实现的，可靠性有些让人担心，但总的来说该机的用料在同级别的手机中算很优秀的了。整机的结构布局设计也非常不错。综合来看这部机器在千元集中真的算是优秀的了。但是话又说回来了，千人千面，萝卜白菜各有所爱，喜欢的总会觉得好，不喜欢的觉得一般般。至于这款机器到底好不好用，还是要待时间和用户口碑的沉淀，小编觉得这款机型在外观与做工方面在千元机中做到了良好的平衡，稍微有点让人吐槽的是万年联发科P10。
