FFS（边缘场切换）广视角威廉希尔官方网站

FFS（边缘场切换）广视角威廉希尔官方网站
如同PVA模式跟MVA模式的关系一样，FFS（Fringe Field Switching）严格来说应该IPS模式的一个分支，主要改进是采用透明电极以增加透光率。相对于已经比较完美的IPS模式，FFS可谓是"百尺竿头，更进一步"。

第一代FFS威廉希尔官方网站 主要解决IPS模式固有的开口率低造成透光少的问题，并降低了功耗。第二代FFS威廉希尔官方网站 （Ultra FFS）改善了FFS色偏现象，并缩短了回应时间。第三代FFS威廉希尔官方网站 （Advanced FFS）则在透光率、对比度、亮度、可视角度、色差上均有明显提高。
FFS一个致命的缺陷就是由於电场的畸变导致灰阶逆转，但新一代的FFS威廉希尔官方网站 AFFS（Advanced Fringe Field Switching）通过修改楔状电极和黑矩阵解决了这一问题。AFFS拥有极高的透光率，可以最大限度的利用背光源得到高亮显示。无论是水平还是垂直方向，AFFS都能实现惊人的180°视角。如图，如果在其他方向的视角也能有效得到提高的话，那液晶显示器可视角度不如CRT的说法就要成老皇历，也许以後的液晶显示器参数上再也不用标可视角度一项。

由於AFFS具自补偿特性，在不同视角下不会发生色差变化。采用透明电极和舍弃黑矩阵有利提高开口率和高清晰度。事实上AFFS除了回应时间稍逊之外，在其他方面它都代表着目前液晶显示器高画质和广视角兼得的最高水准。

FFS广视角威廉希尔官方网站 原理分析

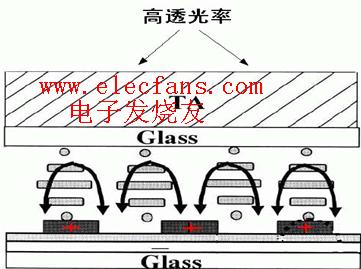

如图，FFS结构跟IPS模式大同小异，正负电极不再是间隔排列。透明电极不会遮挡光线，所以可以实现达到较高的开口率。新一代的FFS威廉希尔官方网站 在其他方面也有革命性的改进，譬如负型液晶光效率高，但扭转黏性较大，回应时间慢；而正型液晶回应时间虽然较快，但光效率很低。FFS威廉希尔官方网站 通过优化液晶，在正型液晶上也获得了负型液晶90％左右的光效率，使得透光率和回应时间可兼得。优化後的楔形电极可以自动抑制光泄露，这样连滤色片固有的黑矩阵也可以舍去，这又大大增加了透光率。所以，相对其他广视角模式的液晶极低的背光利用率，FFS模式是非常"环保"的。
