　　3.测试结果

　　3.1 探测器阵列与读出电路对接测试

　　采用CSMC 0.6μm DPDM工艺设计并流片2×8读出电路，CTIA积分电容设计为6pF.通过Si转接基板实现读出电路与2×8元探测器阵列对接，如图5所示。对接样品安装在杜瓦内加液氮制冷后固定在光学平台上，采用He-Ne激光器作为光源，发出的光经过衰减聚焦照射到器件表面。电路的工作电源和各个interwetten与威廉的赔率体系 电压通过外部测试电路提供，测试中探测器单元电极电位设定为2.5V，公共电极设定为3.5V，探测器工作电压为-1V.

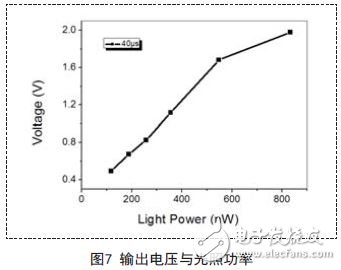

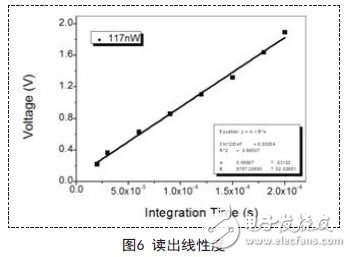

　　图6显示了光照功率为117nW，积分时间从20μs变化到200μs时读出电路输出电压的变化，结果读出电路的线性度好于99.5%，输出信号摆幅为2V，电荷容量为7.5×107.输出电压与光照功率的关系如图7所示，光照功率大于800nW时读出电路饱和。

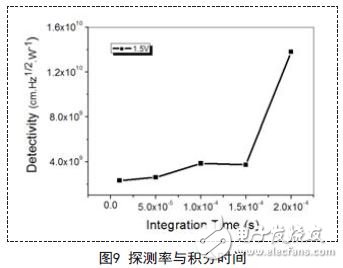

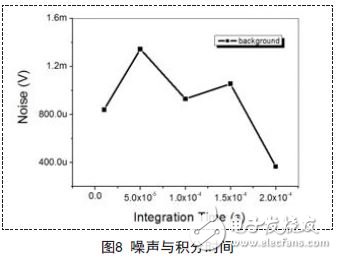

　　探测器阵列与读出电路对接后测试得噪声特性如图8所示，噪声随积分时间增大减小，平均噪声为 0.91mV，对接后样品的信噪比为67dB.噪声的特性与读出电路输入端探测器和列放大器工作频率相关，输入端探测器工作频率为1/2Tint［2］。 当积分时间增大，探测器和列放大器的工作频率下降，减小了噪声带宽，读出电路的输出噪声减小，因此延长积分时间有利于提高焦平面的探测率。图9是探测率与积分时间的关系，随积分时间增大，噪声减小，因此探测率增大。探测器偏压为-1.5V，积分时间为200μs时探测器率达到 1.38×1010cmHz1/2/W，达到实际应用的要求，为进一步大面阵读出电路和探测器阵列的研制提供了依据。

　　3.2 数据采集与成像系统

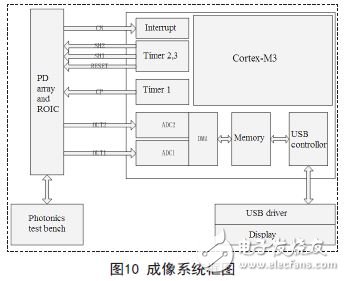

　　为了验证对接后样品的工作性能，进一步设计了数据采集电路和成像系统，系统框图如图10所示。系统包括stm32处理器、上位机和显示器、对接后的焦平面阵列和光电测试平台。Stm32处理器输出读出电路驱动控制信号，并利用自身集成的ADC完成读出电路输出模拟信号的数字化，然后通过USB接口把数字化的信号传输到上位机。通过VisualStudio6.0设计可视化图形界面，用灰度图显示表示16个探测器单元的响应。

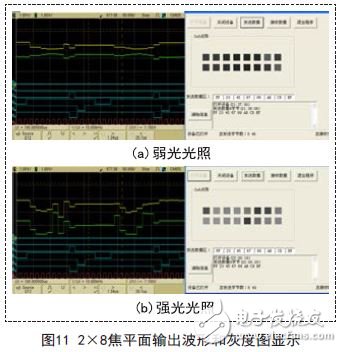

　　图11分别给出了弱光条件和强光条件时2×8焦平面输出波形和灰度图显示。

　　探测器工作偏压为- 1 。 5 V ， 积分时间为100μs，当光照较弱时输出电压较小，16探测器单元显示的相应的点亮度较低，光照较强时，相应点的显示亮度变亮。

　　4.结论

　　测试分析了一种新型量子光电探测器特性，探测器有一个-0.8V的阈值电压，偏压大于阈值电压后器件响应率远大于1A/W，且响应率随光照功率增大减小。2×8探测器阵列与设计的读出电路通过Si基板对接，对接后的焦平面阵列线性度好于99.5%，信噪比达到67dB，探测器偏压为-1.5V，积分时间为200μs时探测器率达到1.38×1010cmHz1/2/W，达到实际应用的要求。采用设计的数据采集卡和成像系统验证了对接样品的实用性，为进一步大面阵读出电路和探测器阵列的研制提供了有益的参考。
