基于TMS320LF2407A控制SED1335液晶显示方案

　　1 硬件设计

　　1.1 TMS320LF2407A的特点

　　TMS320LF2407A芯片作为DSP控制器24x系列的新成员，是TMS320C2000平台下的一种定点DSP芯片，也是目前 TMSC2000家族中集成度高，性能最强的芯片，它与现存的24xDSP控制器芯片代码兼容，但是资源更加丰富、功能更强，其特点是：采用高性能静态CMOS威廉希尔官方网站 ，使得供电电压将为3.3V，减小了控制器的功耗，40MIPS（百万条指令每秒）的执行速度使得指令周期缩短到25ns，从而提高了控制器的实时控制能力，片内有32KB的Flash程序存储器，高达1.5KB的数据/程序RAM，544B双口RAM（DRAM）和2KB的单口 RAM（SARAM）。TMS320LF2407A芯片集成了16通道10位500ns的高性A/D转换器；CAN2.0模块；串行通信接口（SCI）模块，16位SPI（串行外部设备接口）模块，WD（看门狗）定时器模块，基于PLL（锁相环）的时钟发生器，高达41个可单独编程和复用的GPIO（通用输入/输出）引脚，5个外部中断（2个驱动保护、复位和2个可屏蔽中断），电源管理具有3种低功耗模式等。并且，TMS320LF2407A具有2个事件管理器模块EVA和EVB，每个事件管理器包括：2个16位通用定时器，8个16位PWM（脉宽调制）通道，可以实现三相反相器控制、PWM的中心或边缘校正，当外部引脚PDPINTX出现低电平时快速关闭PWM通道，防止击穿故障的可编程的PWM死区控制，对外部事件进行定时捕捉的3个捕获单元，片内光电编码器接口电路，如此功能强大使得TMS320LF2407A大大简化了外部硬件电路的设计。

　　1.2 SED1335的性能特点

　　SED1335是SEIKDEPSON公司出品的LCD控制器，具有较强功能的I/O缓冲器，指令功能丰富，4位数据并行发送，在同类产品中是功能最强大的，SED1335硬件结构可分为MPU接口、控制部分和驱动LCM部分，结构如图1所示。

　　DSP或单片机可以随时访问SED1335而不需要判别其当前的工作状态，SED1335及时地把DSP送来的指令代码和参数或显示数据到位，或把显示数据送到系统的数据总线供DSP读取，SD3335的忙标志寄存器仅有1位“忙”标志位BF，当BF＝1时，表示SED1335正在向LCD模块传送有效显示数据，在传送完一行有效显示数据到下一行传送开始之间的间歇时间内BF＝0，在向SED1335进行大数据量传输时，还需要加入判忙状态位BF 的检测，否则有可能使显示出现“雪花”现象。

　　SED1335的软件功能非常强，共有14条指令，且多数指令都带有若干参数，参数值由使用者根据需要设置［2］，DSP访问SED1335首先将指令代码写入指令缓冲器（A＝1），随后将该指令所需参数按顺序通过数据输入缓冲器（A＝0）写入相应的功能寄存器内。SED1335指令代码既可设置功能位、又是参数寄存器的选通码。除了SLEEP IN指令，CSRDIR指令，CSRR指令和MREAD指令外，所有的指令执行都将在其参数的输入完成后。SED1335控制部拥有一个内部字符发生器，具有160种5×7点阵字体的字符，控制部能分区管理64KB的显示存储器，可以同时管理3个或4个显示区，并同时管理自定义字符发生器。

　　1.3 硬件接口电路

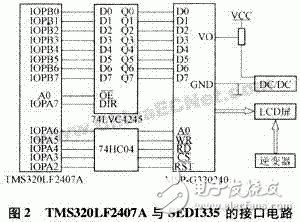

　　SED1335控制部是SED1335的核心，主要作用是接收主机的指令和数据，产生相应的时序及数据来控制LCD模块，TMS320LF2407A与SED1335的接口电路如图2所示，其中D0－D7为数据中线，WR为写选通信号，RD为读选通信号，CS为器件选通信号，RST为复位信号，A0决定是数据还是指令，VO为LCD驱动电压，TMS320LF2407A是3.3V电源器件，而MSPG320240是5V 电源供电，所以它们不能直接相连。

　　由于在显示过程中，TMS320LF2407A需要将数据写入控制器，有时又要从控制器中读数据，因此数据总线上的信号流是双向的，如果把两者直接相连，数据的流向可能会对TMS320LF2407A造成损害，所以在设计中采用74LVC4245进行总线电平转换，为解决此问题，也可以使用兼容3.3V和 5V的CPLD（复杂可编程逻辑器件），例如MAX7000，通过它来连接SED1335与TMS320LF2407A，同时为了提高 TMS320LF2407对控制器的驱动能力，且适合电平要求，SED1335的5个控制端口通过非门74HC04分别与TMS320LF2407A的输入/输出端口A相连，通过对这个控制口不同的信号组合可以实现写指令代码、 写参数、读参数及显示数据等，由于LCD模块需要负电压驱动才能工作，所以必须有负压产生电路，常用的负电源产生方法有以下2种，一种是采用79系列三端集成稳压器，可产生－18V（7918）、－24V（7924）等电源，另一种是再生DC/DC模块或采用DC/DC集成电路制造负电源。SD1335有时需要配有CCFL（冷阴极发光）器件，有背光灯管，在点背光时需要逆变器，型号为CAX L10A或QPY－L10A，逆变器供点为5V直流电源，输出交流电压在驱动背景光，输出管脚OUT1、OUT2中任选一脚与OUT GND组成两端接至LCD的背光引脚。
