用于音频功放的过温保护电路设计

　　在集成电路芯片工作的过程中，不可避免地会有功率损耗，而这些功率损耗中的绝大部分将转换成热能散出。在环境过高、短路等异常情况下，会导致芯片内部的热量不能被及时散出，从而不可避免地使芯片工作温度上升。过高的工作温度对芯片工作性能、可靠性和安全性都有很大的影响。研究表明，芯片温度每升高1℃，MOS管的驱动能力将下降约为4％，连线延迟增加5％，集成电路失效率增加一倍，因此芯片内部必须要有过温保护电路来保障芯片安全。

　　文中将介绍一种可用标准CMOS工艺实现的过温保护电路。在电路设计上，使用了与温度成正比的电流源（PTAT电流）和具有负温度系数的PNP管（CMOS 工艺中寄生）结电压作为两路差动的感温单元。这种差动的传感方式，可以提高电路对温度变化反应的灵敏度，同时，其具有的迟滞功能，可以有效的避免热振荡对芯片的损坏。

　　1 架构原理分析

　　1．1 工作原理分析

　　图1为本设计的原理架构，Q1为NWELLCMOS工艺中寄生PNP三极管，其集电极是必须与地点位连接，为了利用寄生PN结导通正向导通电压的负温度特性，把Q1做二极管连接（基集也接到地），这样A点和地之间的电压VA就具有了PN结正向电压的与温度成反比的性质。由于基准电路输出的偏置电压加在M0、M1、M5的栅极上，则其所在支路上都会产生PTAT电流 （Proportional to Abso-lute Temperature）；在提供偏置的同时，也在电阻R0上产生了与温度成正比的电压VB即B点电压随之增大。当达到某一温度TH（设定的关断温度） 后，VH≥VA、比较器Comp输出高电平，经过倒相器INV后，输出TSD为低电平；此信号作用于电路的其它模块后，使整个芯片停止工作，实现热保护功能。同时，TSD信号正反馈作用于M2栅上，开启M2，加大了电阻R0上电流，使VB更高。

　　在芯片被热保护，停止工作后，芯片上的温度会从TH下降，使得A点电压VA慢慢上升，B点电压VB慢慢下降。由于先前TSD的正反馈作用已经使VB 升高，因此在这种状态下，要出现VA≥VB使比较器输出翻转情况就需要A点有比先前的电压VA更大的电压，相应地使得下降时翻转点对应的恢复温度TL也会比TH低。当温度低于TL后，VB≥VA，通过比较器作用后，会使TSD输出高电平，使芯片恢复工作。同时，TSD信号仍然会再次正反馈作用于M2栅上，关断M2，进一步减小了电阻R0上的电流，使VB更低。

　　整个工作过程中，TSD的正反馈起到了迟滞的作用。使得正常工作时，TSD输出高电平作用于电路其它模块。当温度过高时，TSD输出低电平作用于电路其它模块，使芯片停止工作，保护芯片。

　　1．2 温度翻转点的计算

　　A点的电压VA为PN结两边电压，PN结电压的表达式可写为

　　式中VG为带隙电压，γ和α为器件参数，A代表了那些方程推到过程中与温度无关的常量。因为Vt=kt／q，可以得到VBE随温度上升是降低的。其关于温度变化的方程为

　　如果忽略由温度变化引起lnT项变化对式（2）的影响，dVBE／dT可近似等于常数C0。常温下C0约为－2 mV／K。为了简化计算，则PN结关于温度的变化方程可近似线性为

　　B点的电压为电阻上的电压，可由欧姆定理计算得到。计算温度上升翻转点TH，当温度上升时，由前分析可知，TSD为高电平，M2截止。因此流入R0的电流只有I1一路。此状态下VB电压的表达式为

　　翻转点（VA=VB）时的对应方程为

　　计算温度下降翻转点TL当从高于TH温度下降时，由前分析可知，TSD为低电平，M2开启。因此流入电阻R的电流有I1，I2两路。此状态下VB电压的表达式为

　　翻转点（VA=VB）时对应方程为

　　式（10）即为过温保护工作时的迟滞量。

　　2 实际电路设计

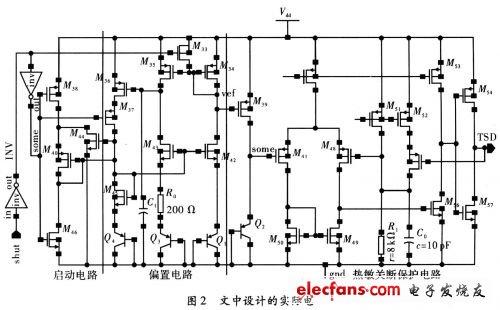

　　设计的过热保护电路大体上分为3个部分，如图2所示。

　　启动电路：启动电路只有在刚上电的时候才会工作，当电源电压从0 V慢慢升高，同时输入信号Shut为低电平时，开关管 M37就会被打开，MOS管M38也会导通，这样就会使得在M38这条支路上的电压慢慢升高。以二极管形式连接的M40的栅端也会随之升高，也为右端的 M45，M43，M42提供栅极电压，从而破坏了基准电路的平衡，使之能够启动起来。当M40的栅极电压上升到M44的阈值电压时，就会将其导通，使得产生了一个有电源到地的通路，这样也就完成了启动电路的功能。

　　偏着电路：此部分电路的工作原理与产生PTAT电流电路的原理基本相同，输出端的电压为其它电路提供偏置。M36、M45、Q4组成的支路将在右端支路的电流取出，经过滤波、放大后又镜像回去，在M34、M42、Q1的支路上输出一个偏置电压信号。由于电流镜的工作原理，所以要求M34~M36和 M42～M45均为相同的对管。另外，此电路中M33作为关断管，当Shut信号为高电平时，M33就会处于导通状态，这样这届就会将M34、M35关断，使得整个电路关断。

　　热敏关断保护电路：由于基准电路输出的偏置电压加到M39、M51、M52栅极上，所以在这两条支路上都会产生PTAT电流。采用M41、M47、M48、M49、M50构成的两级比较器来实现原理等效图中Comp的功能。此比较器的第一级为PMOS差动输入。

　　用 PMOS做差动输人的作用：（1）降低了输入的噪声。正常情况下，温度不可能有很剧烈的变化，因此温度波动的频率不可能很高，所以闪烁噪声1／f将成为噪声的主要成分。由于PMOS输入可降低噪声对电路的影响；（2）PMOS输入使共模输入范围的下限降低。此电路比较器要比较是接近于PN结VBE的电压，用PMOS构成的输入端可更好的满足这种低共模输入电压的要求。比较器的第二级为共源放大器，作为比较器的第二级，其主要作用增大了输出摆幅、提高了增益和输入的分辨率，加快了高低电平的转换速率。电路中电容C0的作用：电容C0可以抑制一些干扰量在比较器通向输入端电阻风上产生的电压波动，以防止系统被扰动引起的误动作。

　　3 仿真测试

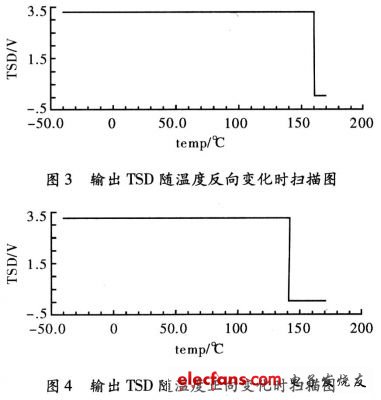

　　按 照以上设计的电路。用Cadence Specture对其进行仿真，器件的模型参数采用0．35μm CMOS工艺。图2为过温保护电路的输出控制信号TSD，随温度上升和下降的曲线。电源电压取3．3 V。从仿真结果可以看出，该电路实现了良好的“温度迟滞”特性。迟滞功能有效的避免了芯片出现热振荡问题。关断温度TH160°和恢复温度TL140°。

　　4 结束语

　　文中设计的过热保护电路，利用PTAT电流来检测温度的变化，并转换成电压信号输入两级比较器进行比较，从而产生过热保护信号。比较器的迟滞效应能有效防止热振荡现象的发生。该电路对温度感应灵敏度高，非常适合集成在集成电路芯片中。
