hdcp功能及原理介绍

　　HDCP简介

　　HDCP（High -bandwidth Digital Content Protection）：高带宽数字内容保护威廉希尔官方网站 。HDTV（高清电视）时代即将来临，为了适应高清电视的高带宽，出现了HDMI。HDMI是一种高清数字接口标准，它可以提供很高的带宽，无损地传输数字视频和音频信号。为了保证HDMI或者DVI传输的高清晰信号不会被非法录制，就出现了HDCP威廉希尔官方网站 。HDCP威廉希尔官方网站 规范由Intel领头完成，当用户进行非法复制时，该威廉希尔官方网站 会进行干扰，降低复制出来的影像的质量，从而对内容进行保护。

　　HDCP前景

　　坦白地讲，HDCP尽管受到业内广泛关注，普及之势已成定局，但从HDCP原理上看，保护过程实在过于简单，只是在外部传输过程实现保护，这在计算机普遍应用的时代是相当局限的，这不仅让人感觉制定者有骗取高昂授权费的嫌疑。而且一旦数字信号本身被采用二进制的方式读入计算机，那复制过程仍然可以实现，可以采用类似DVD影碟的RIP方式进行分离。

　　HDCP有什么功能

　　HDCP从始到终都保护视频信号，也就是说整套播放系统中每一个环节都必须支持HDCP协议，如果显示器不支持HDCP协议，那么就无法正常播放高清节目，只能看到黑屏或者低画质的节目。

　　HDCP的基本原理

　　1、HDCP的基本原理

　　HDCP（High-bandwidth Digital Content Protection宽带数字视频保护）是用来对具备HDMI功能的发射端和具备HDMI功能的接收端的传输保护，为了保护版权，更是得到了运动图像业界（如FOX、Universal、Warner Bros等）的认可。它是基于HDMI这种传输高速、高带宽的数字内容保护，其它的防拷贝威廉希尔官方网站 不适合HDMI，如Macrovision只适合interwetten与威廉的赔率体系 信号，DCTP只支持100~400M的带宽，只适应IEEE-1394。

　　要获得这种威廉希尔官方网站 和生产带HDCP功能的产品，必须从Digital Content Protection LLC获得许可才能得到HDCP所需的设备密匙（device key），它具有唯一性，一个设备一个key。

　　Licence的缴费情况如下：

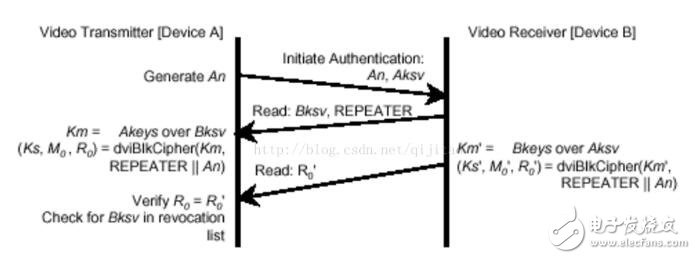

　　首先要得到HDCP的确认（Authentication）才能进行HDMI数据传输，其过程如下：

　　当发射端和接收端从Digital Content Protection LLC得到有效的device key，就会有相应的识别器（Identifier）即KSV（Key Selection Vector密匙选择矢量）。

　　1． 确认初始化，由发射端A的HDCP密码引擎产生一个64bit的伪随机序列An，连同自己的

　　KSV（Aksv），传给接收端，接收端向发射端传输自己的KSV（Bksv）和REPEATER bit进行响应。

　　2． 发射端由Akey和Bksv进行算法得到Km，再由Km、REPEATER、An得到Ks、Mo、R0，

　　同样接收端由Bkey和Aksv进行算法得到Km’，再由Km、REPEATER、An得到Ks’、Mo’、Ro’。

　　3． 当R0= R0’时，HDCP的初始确认通过。

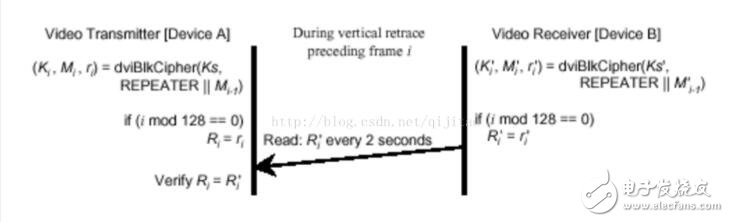

　　4 . 以后在场消隐期间，从第128 帧开始，每隔2秒，Mi（初始化值，想相当于前面的An）

　　变为一个新的值，从而计算出新的Ri和Ri’，也就是说Ri和Ri’ 每隔2秒就升级。 5 。当Ri= Ri’时，HDCP的确认通过，继续进行HDMI的连接。

　　2、HDMI+HDCP+HPD+EDID的工作原理

　　1．HPD

　　（Hot Plug Detect热插拔检测）是检测接收端是否连上的一种方法，而不管接收端是否上电。

　　2．EDID

　　当检测到接收端已连上，就从接收端的EEPROM中读EDID信息，EDID（Extended display Identification Data 扩展显示识别数据）是在接收端的EEPROM存放monitor的显示格式，发射端（PC主机）需要读出EDID信息，从而确定输出的格式。

　　3. HD CP的确认

　　检测接收端是否上电

　　》 建立HDMI连接

　　》 HDCP的确认 ，重试三次 》

　　4. HDMI数据传输和TMDS的解码。
