爱普科斯抗电磁干扰MEMS麦克风解决方案

　　MEMS麦克风改善音质尺寸小，性能优越来越多的移动设备，如手机、耳机、相机和MP3，采用了先进的降噪威廉希尔官方网站 ，以消除背景音，提高声音质量。要使这种先进威廉希尔官方网站 付诸实施，所采用的多个麦克风不仅需具有抗射频和电磁干扰的能力，还必须具有极小的尺寸。爱普科斯生产的MEMS麦克风是符合此要求的理想解决方案。作为目前市场上体积最小的麦克风，MEMS麦克风不仅提供极佳的音频质量，而且具有优良的抗电磁干扰功能。

　　性能优良，占用面积小

　　2009年5月，由于采用了Technitrol 的MEMS(微电子机械系统)麦克风威廉希尔官方网站 ，一系列极具创新性的MEMS产品得以投放到在硅麦克风市场。首批上市的产品为爱普科斯T4000 and T4010系列，在它们身上，汇聚了先进的MEMS和ASIC威廉希尔官方网站 的设计能力、对用途的深入了解以及各种专利。 现在，产品系列中增加了数字输出的麦克风，即T4030。新产品体积小，灵敏度为-26 dB FS(全量程)，信噪比为60 dBA。即使声级为100 dB，失真度也低于1%。其频率响应特点是高带宽、低振幅波动(见图1)。由于采用了PDM(脉冲密度调制)输出，T4030对电磁干扰基本无反应。电源噪音抑制为-82 dB FS。可通过一根信号线进行双声道传输，这使得立体声或多麦克风应用变得容易，比采用模拟威廉希尔官方网站 简便得多。电源电压在1.64V至2.86V之间。电力消耗为650 μA，在待机模式下则低于10 μA。

　　产品结构紧凑

　　T4030性能优良，尺寸极小，它最适合在移动设备中作降噪用途，因为在这些设备中，空间占用往往是首要考虑的问题。这方面很好的例证是大北欧(GN Netcom)公司研制的捷波朗STONE蓝牙耳机。大北欧是一家丹麦耳机生产商，其产品用于手机、联络中心和办公室(见图2)。捷波朗STONE是一款结构极紧凑的耳机，其特点是在噪音清除和自然声音之间找到最佳的平衡，提供完美的音质。而要达到这种效果，只有采用双麦克风捕捉声音，同时仅对背景噪音进行智能过滤。正是出于这一目的，厂家选择了尺寸小、性能优的T4000系列产品。

　　大北欧认为捷波朗STONE是一款革命性的产品，必将颠覆消费者对蓝牙耳机的固有看法。“它造型独特，降噪威廉希尔官方网站 先进，不需要横臂，是一个全新的产品概念，” 大北欧移动通信部的副总裁安娜-R-拉斯穆塞这样说道。

　　先进的降噪威廉希尔官方网站

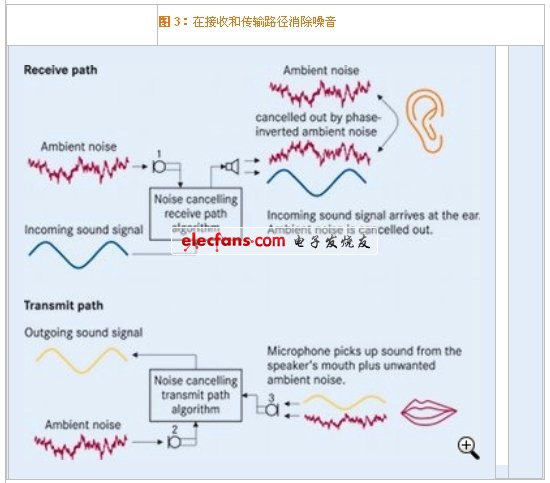

　　在中高端移动设备中，消除噪音正日益变成一项标准要求。在接收路径和传输路径中，两种降噪功能可以合并(见图3)。如下图所示，在接收路径(蓝色)中，麦克风1位于喇叭的旁边，接收噪音，此噪音信号反相后添加到传入的声音中。反相的噪音信号与周围噪音信号相消。这样，用户可以更清晰理解对方的话音，即便在嘈杂的环境里亦如此。

　　在传输路径(黄 色)中，麦克风2背对着口部，接收周围噪音。麦克风3正对着口部，它同时接收周围噪音和说话者的话音。在此，通过添加反相噪音信号，噪音被消除。此时，通话对方受到的周围噪音干扰将减小。

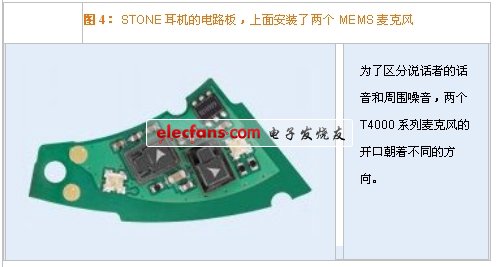

　　使用三个以上的麦克风，可以设计出功能更强大和更复杂的降噪系统。随着更多的麦克风植入到小型移动设备内，产品的尺寸大小已变得越来越重要。图4展示了两款安装在电路板上的小型T4000麦克风。与此同时，用户对声音质量的期望更高。将来麦克风的信噪比(SNR)将达到62 dB，高出今天的一般水平55-59 dB。如今，爱普科斯的T4020 MEMS性能优良，信噪比已达到62 dB，而且信噪比更高的产品正在研制之中。
