竹筒音箱制作方法

     喇叭质量的提高，许多大功率、小口径、宽频带优质喇叭不断推出，从根本上提高了小体积音箱的音响效果。本人制作的竹筒音箱就是基于喇叭的这些优点，同时根据竹制乐器原理自行设计制作的。用竹筒做箱体，不仅取材方便，造价低廉，工具很简单，制作工艺更为简便。

　　一、音箱的功率与尺寸 本人采用直径１５２ｍｍ、长３４８ｍｍ的竹筒，选用５英寸、最大功率１００Ｗ的低音喇叭，设计制作成一对主音箱，与一台奇声功放机驳接，实听效果不亚于专业制造的木质ｆｉｄｅｋ音箱。此外，还根据不同需要设计制作了不同式样的小竹筒音箱，如随身听、多媒体等双声道连体音箱，效果都不错。

　　二、竹筒的选取与喇叭固定 本人是根据喇叭直径选取竹筒的。也可根据竹筒直径选择喇叭，只要所取竹筒的内径等于或大于喇叭直径即可。选成“Ｕ”型（即竹节在一端自然封闭）的竹筒，喇叭安装于另一端，便于制作单声道音箱。选成“Ｈ”型（即竹节在中间）的竹筒，以便制作双声道连体音箱，喇叭安装于竹筒两端，中间自然隔离。取成“Ｕ”型竹筒时，竹节以外延长１００ｍｍ，作用是增加箱体长度和增加箱体重量。关于喇叭的固定问题，如竹筒内径小于喇叭直径不多，可将竹筒内壁去掉一层，至喇叭装进去。如竹筒内径大于喇叭直径不多，用热熔胶将喇叭固定于竹筒内，如果竹筒的外径与喇叭直径相等，就用螺丝将喇叭固定于竹筒顶端为好。

　　三、倒相孔与支架设置 竹筒音箱的倒相与其他音箱不同。根据实验，若在竹筒音箱的不同位置开一个大小不同的孔，其音响效果即有明显变化，本人制作的竹筒音箱就是依此作倒相孔的。经多方实验，倒相孔的位置及尺寸是：从有效箱体尾部起算等于竹筒直径的位置开一长等于竹筒半径、宽等于竹筒半径一半的长方形孔，即可达到倒相目的。支架是用来支撑音箱的脚架，取与音箱直径相等、长度比音箱短１５０ｍｍ的竹筒，剖成两半，用一半来与音箱一侧背靠背固定起来，支架的高度和角度可根据需要制作。

　　四、吸音材料与箱体加重 音箱内的吸音物及箱体的加重等问题处理，在有效箱体内装放吸音材料（如海绵），数量根据实际听觉调整，竹筒音箱因体积小、重量轻，容易振动，加之喇叭设在竹筒的一端，整体重量不平衡，要进行适当的加重处理，方法是在音箱尾部延长部分中灌入沥青和石头。对双声道连体音箱，分别灌入左右音箱的“底部”，重量根据需要而定。制作好后，刷两道清光漆，使表面更加滑亮。

　　由于竹筒音箱具有上述特点，尤其是倒相孔的位置、设计尺寸以及吸音材料的调整，都能有效改变音响效果，只要调整好这些“参数”，即能达到最佳。

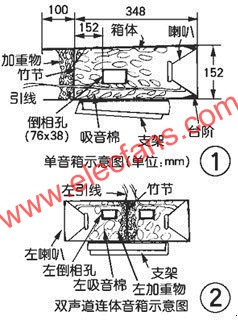

　　图１为单音箱示意图。图２为双声道连体音箱示意图。
