以FPGA为基础的Σ-∆ 转换中抽取滤波器的设计过程详解

1 Sinc3 Filter的结构原理

近年来，高精度Σ-∆ 模数转换器成为集成电路设计的研究热点，其应用领域包括：电机电枢电流测量、通用电流测量、精密转换测量、工 业过程控制、重量测量、印刷和便携仪器、压力传感器测量等。Σ-∆ ADC前端的调制器利用过采样的方法将量化噪声搬移到高频段，后端的数字抽取滤波器必须再将高频噪声滤除，所以数字抽取滤波器的性能在整个Σ-∆ ADC中起着非常重要的作用。我们选用了一种抽取滤波器Sinck数字滤波器，它可以有效的滤除高频噪声满足设计的需要，并且这种滤波器的算法中不需要乘法。

Σ-∆调制器的时钟频率 、抽取率M和输出速率 三者之间的关系为

Sinc滤波器阶数k的选择必须先知道滤波器前端 调制器的阶数，Sinc滤波器的阶数至少要比Σ-∆调制器的阶数大于1，必须满足

Sinc滤波器输出数据的位数、滤波器的阶数k和抽取率M三者之间满足

因为滤波器内部有累加器，所以经过多级累加器之后，内部总线位数就会比输出数据的位数宽。又由于在滤波器内部有累加器也有差分器，所以内部总线的位数需要大于输出数据位数1位。

Sinc滤波器在抽取数据滤波的同时也会产生直流增益GainDC=Mk。

2 Sinc3 Filter设计与实现

虽然Sinc3滤波器算法中没有复杂的乘除，但是滤波要求处理速度较快，需要达到10MHz或者更高，对于采样频率高的Σ-∆调制器要求滤波的速度就更快了。本文利用Xilinx的Spartan-3E系列的XS3S500E-FG320实现该设计。

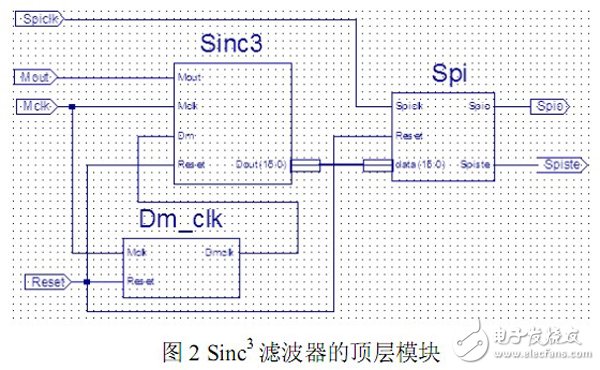

图2所示为Sinc3滤波器的顶层模块。本设计顶层模块利用原理图输入的方式，各个底层模块采用Verilog HDL语言编写。顶层模块包含三个子模块分为：抽取时钟信号发生模块、Sinc3滤波模块及与DSP进行串行通信的模块。每一个模块单独完成一个功能，由Σ-∆调制器产生的Mout、Mclk（Mclk的频率为Σ-∆调制器的采样频率）信号作为滤波器的信号输入，经过Sinc3滤波模块后，输出一个并行数据，对于不同抽取率可以根据式（4）计算出输出并行数据的位数。抽取时钟信号DMclk的频率由抽取率M和Mclk决定，大小为Mclk频率的M次分频。 Spio、Spiclk和Spiste是FPGA与DSP进行SPI通信的接口，Spi模块的作用是将Sinc3滤波模块输出的并行数据转换为SPI的通信模式与DSP通信，将采集的interwetten与威廉的赔率体系 量数据送入DSP进行处理。Reset信号是AD采样的同步信号，保证所有模块在每一个采样周期开始时都进行初始化。

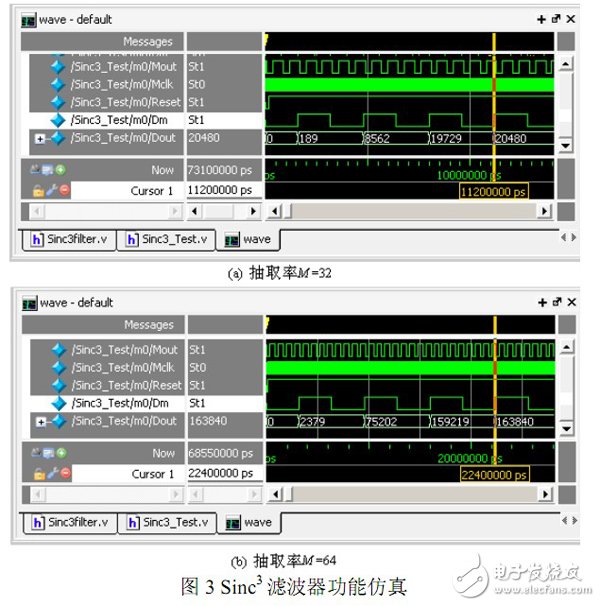

完成系统的功能设计和输入后，利用Modelsim SE软件对Sinc3滤波模块做了功能仿真。在仿真测试文件中产生一个时钟激励信号模拟Mclk信号，同时产生一个和Mclk信号对应占空比可调的激励信号模拟Mout信号，模拟Σ-∆调制器测量恒定模拟量时产生的信号。将Mclk信号的频率设定为10MHz，并把Mout信号的占空比定为5/8，周期定为800ns。编写好测试文件后，将测试文件添加到所设计模块的工程文件中，利用编写好的测试文件分别对抽取率为32和64的Sinc3滤波器进行测试分析，仿真输出信号波形如图3所示。由前文可知32和64时对应的直流增益分别为32768和262144，滤波器的输出结果Dout分别为20480和163840，比上滤波器对应的直流增益都等于5/8，与Mout信号的占空比相等，因此所设计的滤波器在功能上满足滤波要求。比较（a）和（b）两图可以发现抽取率变大时，抽取的采样点数增多，滤波器的直流增益增大，这样可以更准确的还原采样结果，但是会导致采样滤波的响应时间变长，输出数据速率降低。因此滤波器抽取率的选择需要根据实际情况决定，合理选取抽取率。

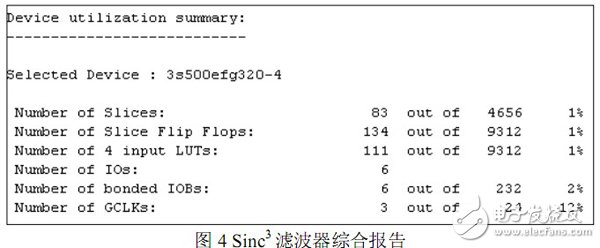

功能仿真验证结束，对系统综合，加载约束条件，成功综合后得到综合信息报告如图4所示。实验中只设计了一路滤波器，从综合信息报告中可以看出消耗资源较少。在实际应用中一片FPGA可以设计多路滤波器，如果采用的Σ-∆调制器的阶数较高，需要的滤波器的阶数也就越高，滤波器阶数升高后消耗FPGA的资源会成倍的增加。

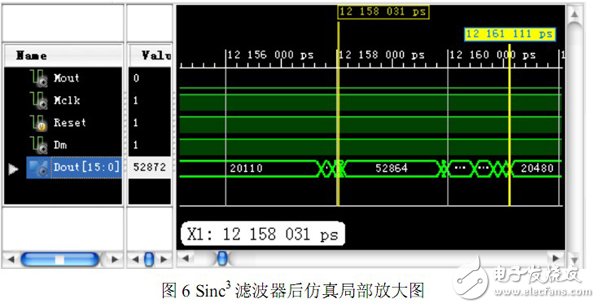

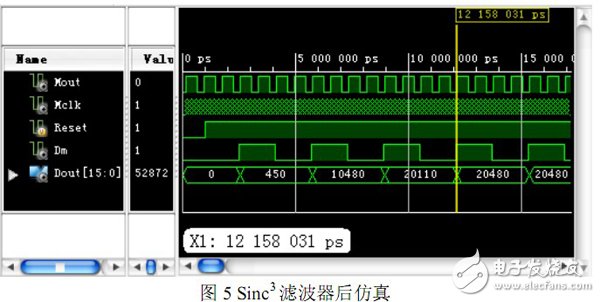

为了估计门延时给系统带来的影响，利用ISim对系统做了综合后仿真。仿真波形如图5所示。可以看出，加入延时文件后，输出结果变化时，在抽取时钟的边沿处产生毛刺，出现了错误的数据。图中的标线处输出结果Dout中出现了52872错误的数据。将仿真波形局部放大如图6所示，从图中可以看出在边沿处出现的毛刺持续时间都很短，所有毛刺数据持续时间都小于3ns，对于这样短暂的毛刺信号，在FPGA内部是无法捕捉到的，因此产生的这些毛刺信号不会对最终的输出结果产生影响，所以后仿真实验结果证明所设计的系统可以正常工作。

仿真结束，生成下载文件下载到芯片内，通过调试验证，实验结果正确，符合设计要求。
