基于无线通信系统的无极荧光灯照明应用

　　本文首先介绍了目前国内市场上主要的无极荧光灯产品，并分析了此类产品的实际应用和节能效果。同时，对调光无极灯威廉希尔官方网站 给予了一定阐述，并对其实际应用性给予了分析。

　　其次，通过调光电子镇流器的多个接口与数字化无线通信系统的匹配，可以有效进行集群式的照明控制，做到定时或实时开关、单灯状态检测、群组布置和中央控制台监测控制等集成化操作。真正让智能化照明控制成为提供给市场的方案。

　　最后，对该威廉希尔官方网站 及方案的市场前景进行了一定预期，并对节能效果给予了一定阐述。

　　1 无极荧光灯

　　在光源与照明领域，无极荧光灯以其无电极长寿命的特点而被广泛接受。该光源采用独特的电子镇流器产生射频信号，而通过铁氧体磁芯或特质线圈耦合交变电磁场能量进入等离子体发光管，激发内部汞产生253. 7nm 紫外谱线，并最终激发管壁内部荧光粉材料产生可见光输出。

　　无极荧光灯又根据铁氧体磁芯安装方式的不同而区分为内置式和外置式两种。内置式无极灯以磁芯内插入球形泡腔体内为主，多采用MHz 级的自激式振荡电路产生射频信号进行燃点。此类方式使得光源本身制作难度要求不高，球形灯管利于灯具配光设计，但整灯测试时EMC ( 电磁兼容性) 较难通过国家相关标准。

　　而磁芯外置式无极灯，则由磁芯外置于环形闭合灯管而启动燃点。频率范围一般在几百KHz 级别。在频率的选择上，低频率意味着需加大磁芯尺寸以增加整灯的感抗值; 而高频率则由于传导干扰和辐射干扰较难通过EMC 相关标准而成为瓶颈。同时，外置式无极灯还需要额外注意磁芯实际温度、汞齐点温度等问题。而其发光面积大的特点使得光源表面亮度相对HID 光源低，眩光容易控制;但灯具选型和配光设计成为该类光源的另一威廉希尔官方网站 课题。

　　LVD 无极灯产品及其主要性能如表1 和图1 所示:

　　表1 LVD-200W 无极灯基础性能

　　图1 LVD 无极灯产品实物图

　　将调光威廉希尔官方网站 与无极荧光灯相结合，可以更好地实现节能照明。宏源公司通过自主研发的调光电子镇流器， 可对LVD 无极灯进行功率调节， 范围从100% 到30%。光通总量与功率比例呈线性关系。

　　而客户可通过自行匹配0 ～ 10V 外部DC 电压信号，即可进行连续调光控制。

　　将灯具与照明控制系统相结合，为客户提供整套照明方案是照明领域的发展趋势。上海宏源通过LVD 无极灯电子镇流器内部引出控制接口，与无线通信设备进行有效对接，可以实现由外部信号控制的开关、调光、启动检测、重复启动控制等功能。

　　如图2. c 所示，调光电子镇流器与通讯系统模块( 由无线通讯和MCU 组成) 进行8pin 插针连接，其中对接信号包括:

　　(1) 通信系统需要的5V-DC 工作电压;(2) 单灯开关控制信号;(3) 分档调光控制信号(30% ～ 100% 之间) ;(4) 光源开启检测，未启动时则进行重复关断再开启。

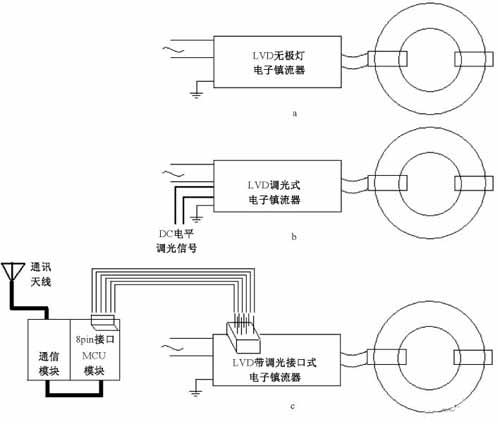

　　图2 LVD 各款电子镇流器示意图

　　a. 普通220V 市电电子镇流器; b. 自配调光控制器的调光电子镇流器; c. 匹配通讯模块的调光电子镇流器

　　2 通讯控制系统

　　数字化无极灯照明中，通过每个调光镇流器与通信部件接口的匹配即可实现单灯的智能化控制和群组化控制。

　　以路灯智能化照明为例，首先划分好路灯群组( 通常以一条马路为一个群组) ， 通过单灯中MCU模块设定该灯的编号( 即ip 地址)。由该群组控制器对最相近的路灯进行开关、调光或定时控制，最相近的路灯中的通信模块检测此信息后即执行该动作，并进一步将此信息传递给与其相邻的其他路灯。

　　最终形成了从群组控制器发出指令，到最相近路灯执行指令并再发送指令到其他相近路灯的循环传递过程。同时，每个路灯的通信模块均为双工通信，它们同样通过传递的方式将每个灯执行指令后的状态信息反馈给群组控制器( 示意图如图3 所示)。

　　图3 单个组群的路灯传递控制方式示意图
